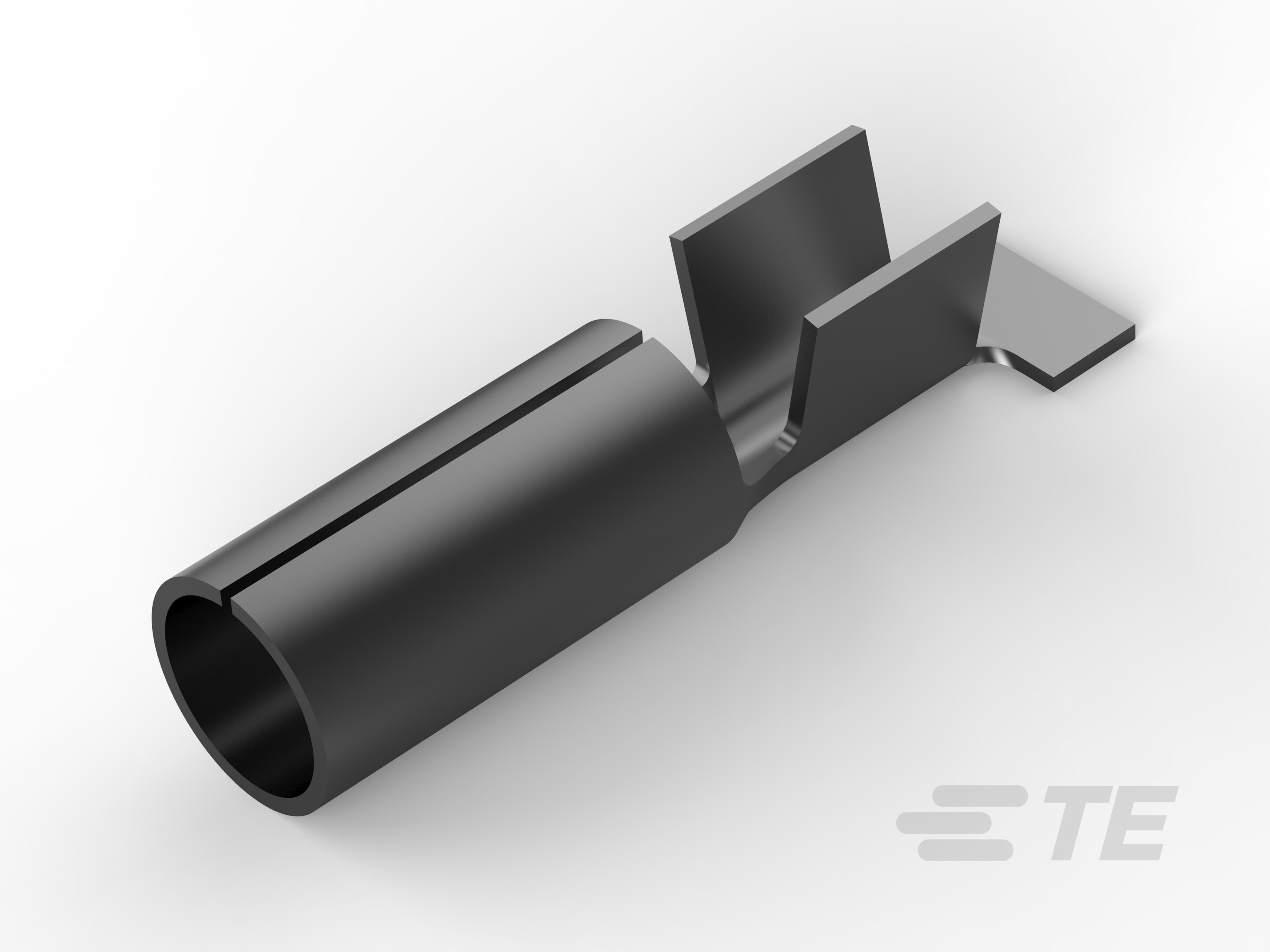

42868-2
Shur-Plug, 4.57 mm [.18 in] Pin Diameter, 14 – 10 AWG, 2 – 6 mm² Wire, 9600 CMA, Open Barrel, Tin Plating, 18.28 mm [.72 in] Length, SHUR-PLUG 180
42868-2
Shur-Plug, 4.57 mm [.18 in] Pin Diameter, 14 – 10 AWG, 2 – 6 mm² Wire, 9600 CMA, Open Barrel, Tin Plating, 18.28 mm [.72 in] Length, SHUR-PLUG 180
-
- SHUR-PLUG 180
- TE 内部编号 42868-2
- TE 内部产品描述 SHUR PLUG 180 RECEPTACLE 14-10 AWG TPBR
-
压接导线端子类型 : Shur 插头
-
接合插针直径 : 4.57 mm [ .18 in ]
-
线径 (AWG): 14 – 10
-
线径 (mm²): 2 – 6
-
线径 (CMA): 9600
文档
产品图纸
- RECEPTACLE,SHUR PLUG, .180 DIA ENG_CD_42868_K.pdf 英文版本
- RECEPTACLE,SHUR PLUG, .180 DIA 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_42868-2_AB.pdf 3D
- 下载查看 ENG_CVM_CVM_42868-2_AB.2d_dxf.zip 英文版本
- ENG_CVM_CVM_42868-2_AB.3d_igs.zip 英文版本
- ENG_CVM_CVM_42868-2_AB.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2017_D1.pdf 英文版本
- 产品规格 ENG_SS_108-1889_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
包装特性
-
封装数量 : 10000
-
封装方法 : Reel
产品类型特性
-
与分离式电线类型兼容 : 实芯, 绞线
结构特性
-
与线缆类型兼容 : 分离式导线
接触件特性
-
压接导线端子类型 : Shur 插头
-
接合插针直径 : 4.57 mm [ .18 in ]
-
压线筒类型 : Open
-
端子电镀材料 : 锡
-
端子方向 : 直式
机械附件
-
带导线绝缘 : 不带
尺寸
-
线径 (AWG): 14 – 10
-
线径 (mm²): 2 – 6
-
线径 (CMA): 9600
-
压线筒内径 : 1.9 mm [ .075 in ]
-
端子材料厚度 : .39 mm [ .016 in ]
-
产品总长度 : 18.28 mm [ .72 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
其他
-
欧盟 RoHS 符合性 : 合规
-
欧盟 ELV 符合性 : 合规
