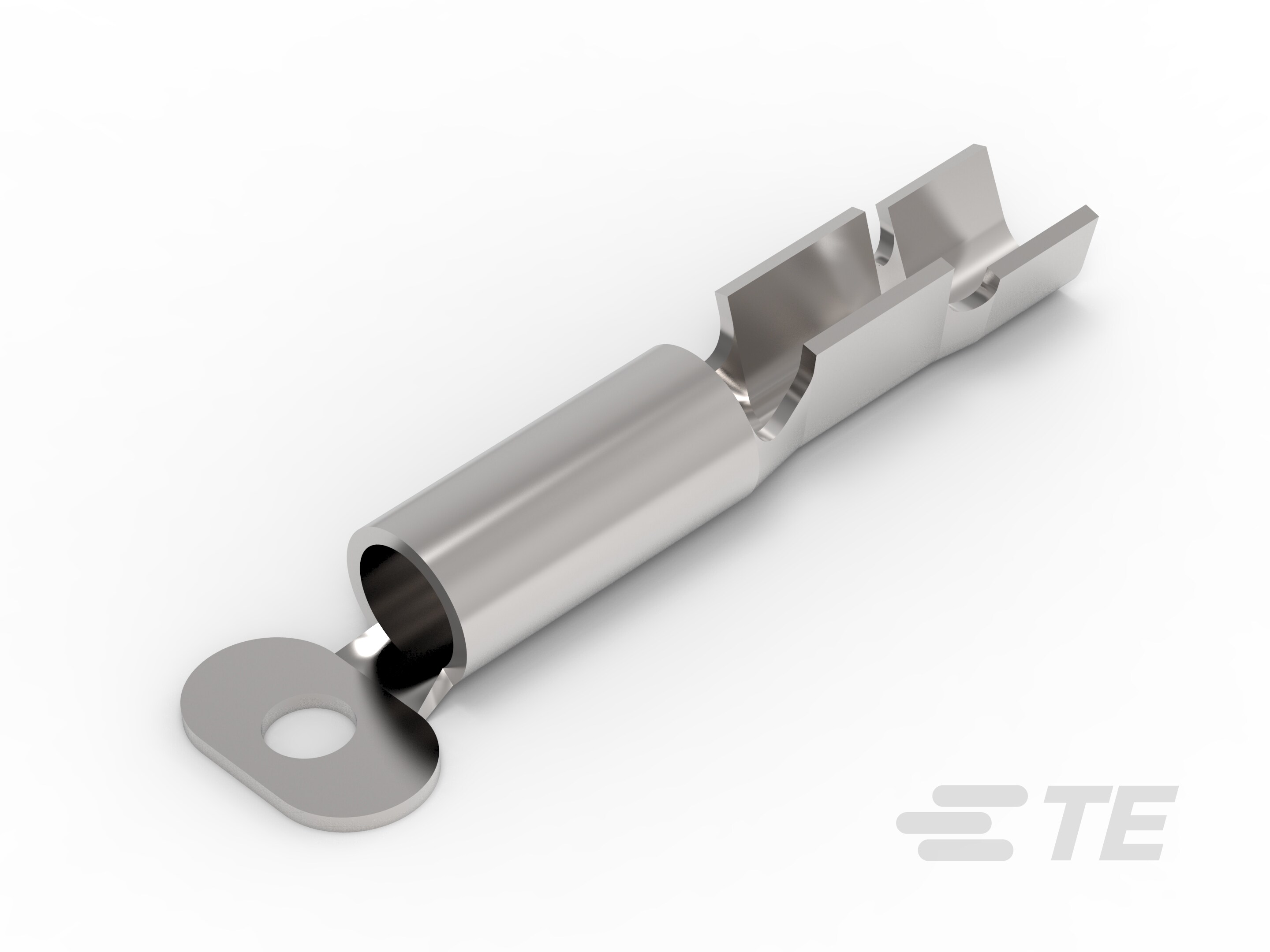

42827-4
Receptacle, 2.36 mm [.093 in] Pin Diameter, 24 – 18 AWG, .2 – .8 mm² Wire, 404 – 1624 CMA, Open Barrel, Unplated Plating, 14.23 mm [.56 in] Length
42827-4
Receptacle, 2.36 mm [.093 in] Pin Diameter, 24 – 18 AWG, .2 – .8 mm² Wire, 404 – 1624 CMA, Open Barrel, Unplated Plating, 14.23 mm [.56 in] Length
- TE 内部编号 42827-4
- TE 内部产品描述 PIN .093 RECEPTACLE 24-18 AWG SST
-
压接导线端子类型 : 母端
-
接合插针直径 : 2.36 mm [ .093 in ]
-
兼容的绝缘直径范围 (mm): 1.14 – 2.16, 2.16
-
兼容的绝缘直径范围 (in): .045 – .085, .085
-
线径 (AWG): 24 – 18
-
线径 (mm²): .2 – .8
文档
产品图纸
- RECEPTACLE, PIN, .093 DIA 英文版本
- RECEPTACLE, PIN, .093 DIA ENG_CD_42827_L1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_42827-4_AC.pdf 3D
- 下载查看 ENG_CVM_CVM_42827-4_AC.2d_dxf.zip 英文版本
- ENG_CVM_CVM_42827-4_AC.3d_igs.zip 英文版本
- ENG_CVM_CVM_42827-4_AC.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2042_C1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
与分离式电线类型兼容 : 实芯, 绞线
结构特性
-
与线缆类型兼容 : 分离式导线
接触件特性
-
压接导线端子类型 : 母端
-
接合插针直径 : 2.36 mm [ .093 in ]
-
压线筒类型 : Open
-
端子电镀材料 : 无镀层
-
端子方向 : 直式
机械附件
-
带导线绝缘 : 带有
尺寸
-
兼容的绝缘直径范围 (mm): 1.14 – 2.16, 2.16
-
兼容的绝缘直径范围 (in): .045 – .085, .085
-
线径 (AWG): 24 – 18
-
线径 (mm²): .2 – .8
-
线径 (CMA): 404 – 1624
-
压线筒内径 (mm): 1.01, 1.65
-
压线筒内径 (in): .04, .065
-
端子材料厚度 : .3 mm [ .012 in ]
-
产品总长度 : 14.23 mm [ .56 in ]
使用环境
-
绝缘选项 : 非绝缘
包装特性
-
封装方法 : Reel
