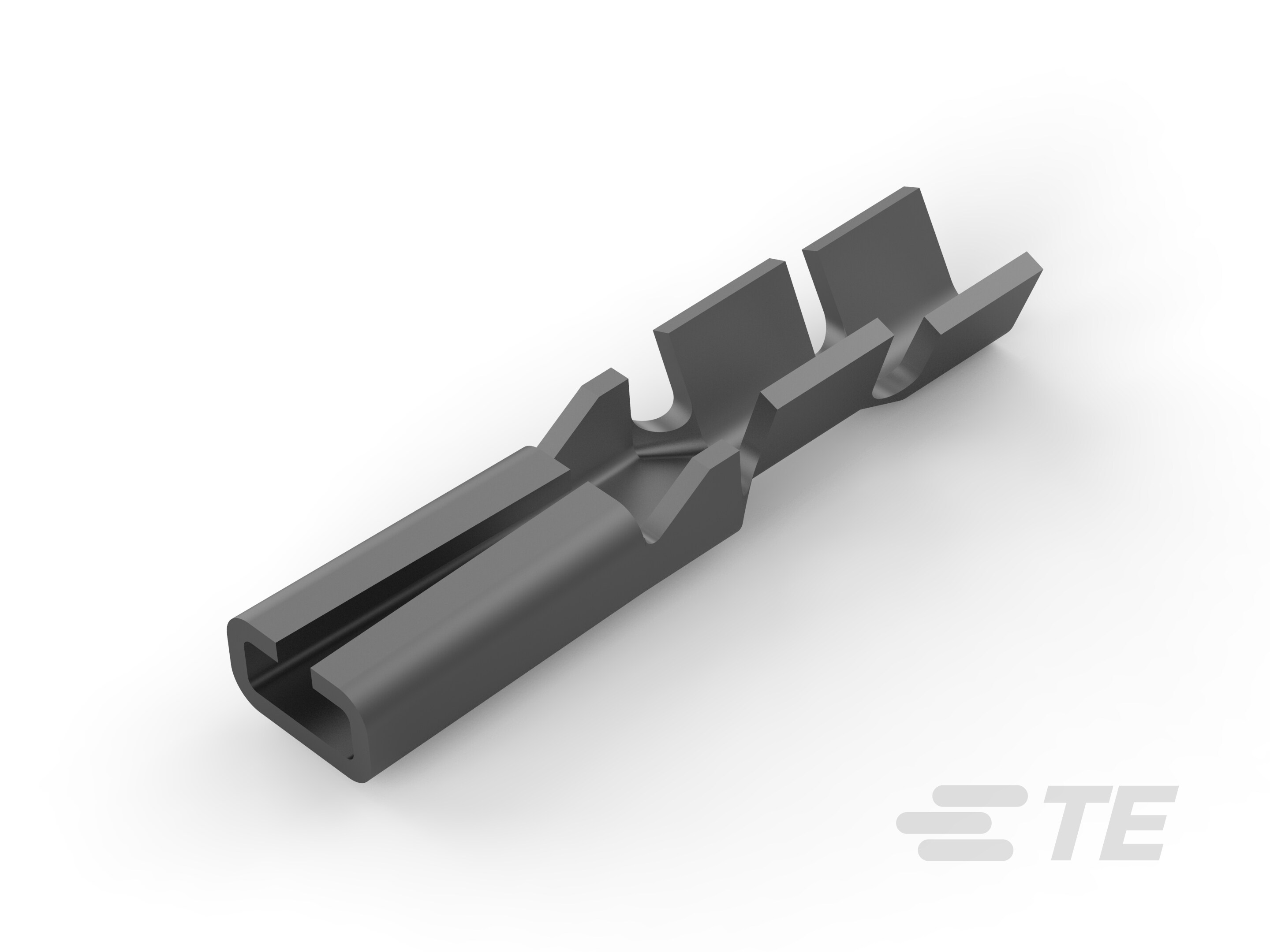

42765-1

Quick Disconnect Receptacle, 24 – 22 AWG, .2 – .35 mm² Wire, 404 – 643 CMA, 1.98 mm [.078 in] Tab Width, Straight, Brass, Tin Plating, Reel, F-Crimp

TAPER TAB 078 REVERSE REEL REC 24-22TPBR-42765-1

42765-1

Quick Disconnect Receptacle, 24 – 22 AWG, .2 – .35 mm² Wire, 404 – 643 CMA, 1.98 mm [.078 in] Tab Width, Straight, Brass, Tin Plating, Reel, F-Crimp

  • TE 内部编号 42765-1
  • TE 内部产品描述 TAPER TAB 078 REVERSE REEL REC 24-22TPBR

  • 快速断开端子类型 : 母端

  • 线径 (AWG): 24 – 22

  • 线径 (mm²): .2 – .35

  • 线径 (CMA): 404 – 643

  • 对接公端宽度 : 1.98 mm [ .078 in ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

结构特性

  • 连接容量 : 单

  • 与线缆类型兼容 : 分离式导线

接触件特性

  • 快速断开端子类型 : 母端

  • 对接公端宽度 : 1.98 mm [ .078 in ]

  • 对接公端厚度 : .58 mm [ .023 in ]

  • 端子方向 : 直式

  • 端子基材 : 黄铜

  • 端子电镀材料 : 锡

  • 压接类型 : F 型压接

  • 压线筒类型 : Open

端接特性

  • 产品端接到 : 线缆

机械附件

  • 接合固定类型 : 凹点

  • 带导线绝缘 : 带有

尺寸

  • 端子材料厚度 : .36 mm [ .014 in ]

  • 兼容的绝缘直径范围 : 1.52 mm [ .06 in ]

  • 产品长度 : 12.7 mm [ .5 in ]

  • 线径 (AWG): 24 – 22

  • 线径 (mm²): .2 – .35

  • 线径 (CMA): 404 – 643

使用环境

  • 绝缘选项 : 非绝缘

  • 工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

行业标准

  • 与机构/标准产品兼容 : UL

包装特性

  • 封装数量 : 15000

  • 封装方法 : Reel

其他

  • 线路 : 预算
