42745-2

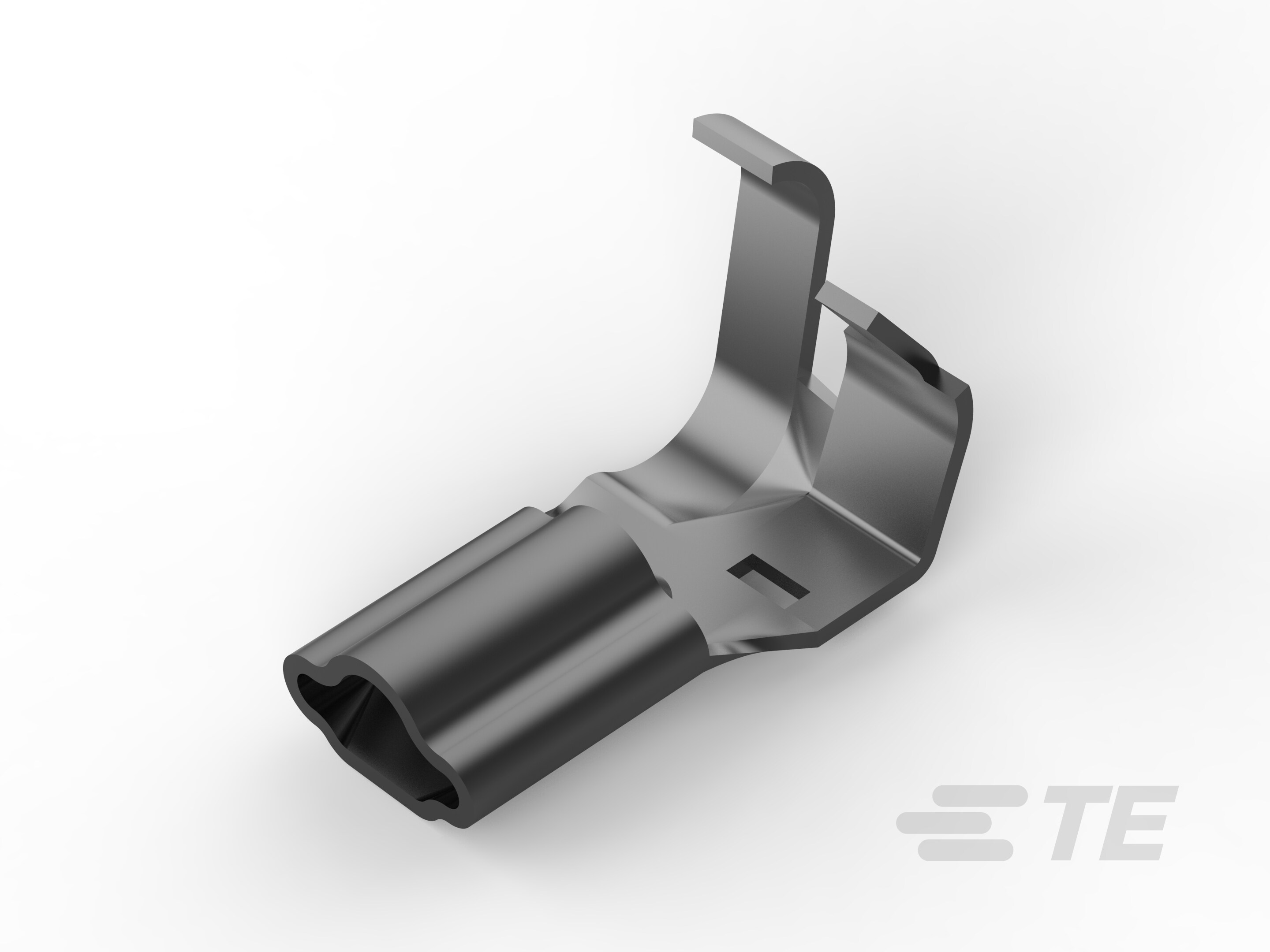

Receptacle Terminal, 2.28 mm [.09 in] Pin Diameter, 20 – 14 AWG, .5 – 2.27 mm² Wire, 1021 – 4106 CMA, 13.97 mm [.55 in] Length, Open Barrel
42745-2
Receptacle Terminal, 2.28 mm [.09 in] Pin Diameter, 20 – 14 AWG, .5 – 2.27 mm² Wire, 1021 – 4106 CMA, 13.97 mm [.55 in] Length, Open Barrel
- TE 内部编号 42745-2
- TE 内部产品描述 PIN 090 FLAG RECEPTACLE 20-14 AWG TPPHBZ
-
压接导线端子类型 : 母端
-
接合插针直径 : 2.28 mm [ .09 in ]
-
兼容的绝缘直径范围 (mm): 3.05 – 4.32 | 4.32
-
兼容的绝缘直径范围 (in): .12 – .17 | .17
-
线径 (AWG): 20 – 14
-
线径 (mm²): .5 – 2.27
文档
产品图纸
- 090 pin receptacle flag ENG_CD_42745_V.pdf 英文版本
- 090 pin receptacle flag 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_42745-2_BR.pdf 3D
- 下载查看 ENG_CVM_CVM_42745-2_BR.2d_dxf.zip 英文版本
- ENG_CVM_CVM_42745-2_BR.3d_igs.zip 英文版本
- ENG_CVM_CVM_42745-2_BR.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2080_O.pdf 英文版本
- S_114-2080_O.tif 英文版本
机构认证
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
与分离式电线类型兼容 : 实芯 | 绞线
结构特性
-
与线缆类型兼容 : 分离式导线
接触件特性
-
压接导线端子类型 : 母端
-
接合插针直径 : 2.28 mm [ .09 in ]
-
压线筒类型 : Open
-
端子电镀材料 : 锡
-
端子方向 : 标志
机械附件
-
带导线绝缘 : 带有
尺寸
-
兼容的绝缘直径范围 (mm): 3.05 – 4.32 | 4.32
-
兼容的绝缘直径范围 (in): .12 – .17 | .17
-
线径 (AWG): 20 – 14
-
线径 (mm²): .5 – 2.27
-
线径 (CMA): 1021 – 4106
-
端子材料厚度 : .46 mm [ .018 in ]
-
产品总长度 : 13.97 mm [ .55 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
包装特性
-
封装数量 : 5000
-
封装方法 : Reel
