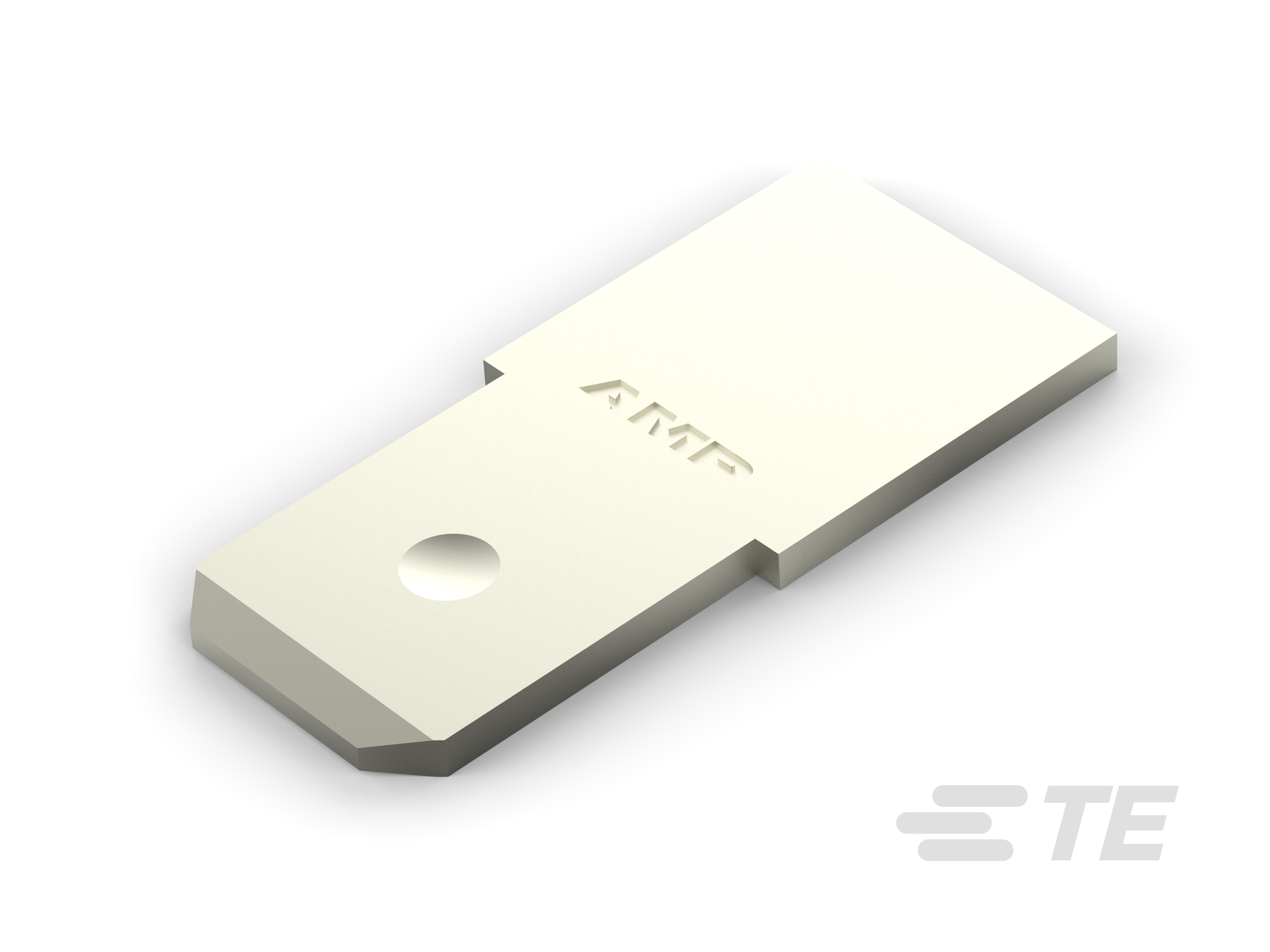

42559-1
Quick Disconnect Tab, Uninsulated, 6.35 mm [.25 in] Tab Width, F-Crimp, Straight, Steel, Nickel Plating, Loose Piece/Carton, Open Barrel, FASTON 250
42559-1
Quick Disconnect Tab, Uninsulated, 6.35 mm [.25 in] Tab Width, F-Crimp, Straight, Steel, Nickel Plating, Loose Piece/Carton, Open Barrel, FASTON 250
-
- FASTON
- FASTON 快接端子 250
- TE 内部编号 42559-1
- TE 内部产品描述 250 FASTON TAB NPST
-
快速断开端子类型 : 公端
-
对接公端宽度 : 6.35 mm [ .25 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
-
端子方向 : 直式
-
端子基材 : 钢
文档
产品图纸
- TAB, FASTON, .250 SERIES 英文版本
- TAB, FASTON, .250 SERIES ENG_CD_42559_F1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_42559-1_F1.pdf 英文版本
- 3D_CVM_CVM_42559-1_N.pdf 3D
- 下载查看 ENG_CVM_CVM_42559-1_N.2d_dxf.zip 英文版本
- ENG_CVM_CVM_42559-1_N.3d_igs.zip 英文版本
- ENG_CVM_CVM_42559-1_N.3d_stp.zip 英文版本
- ENG_CVM_42559-1_F1.3d_igs.zip 英文版本
- ENG_CVM_42559-1_F1.3d_stp.zip 英文版本
- ENG_CVM_42559-1_F1.2d_dxf.zip 英文版本
数据表/目录页
- FASTON Tabs ENG_CS_82004_FASTON_Tabs_0311.pdf 英文版本
机构认证
- CSA 认证 ENG_AAD_CSA_164196_6227_1080983_A.pdf 英文版本
- ENG_AAD_CSA_CERT_1080983_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
插入力 : 正常
结构特性
-
连接容量 : 单
-
与线缆类型兼容 : 分离式导线
接触件特性
-
快速断开端子类型 : 公端
-
对接公端宽度 : 6.35 mm [ .25 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
-
端子方向 : 直式
-
端子基材 : 钢
-
端子电镀材料 : 镍
-
压接类型 : F 型压接
-
压线筒类型 : Open
端接特性
-
产品端接到 : 线缆
机械附件
-
接合固定类型 : 凹点
-
带导线绝缘 : 不带
尺寸
-
端子材料厚度 : .3 mm [ .012 in ]
-
产品长度 : 16.13 mm [ .635 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 250 °C [ -40 – 482 °F ]
行业标准
-
与机构/标准产品兼容 : CSA | UL
包装特性
-
封装数量 : 1000
-
封装方法 : 零散零件/箱
