42531-3

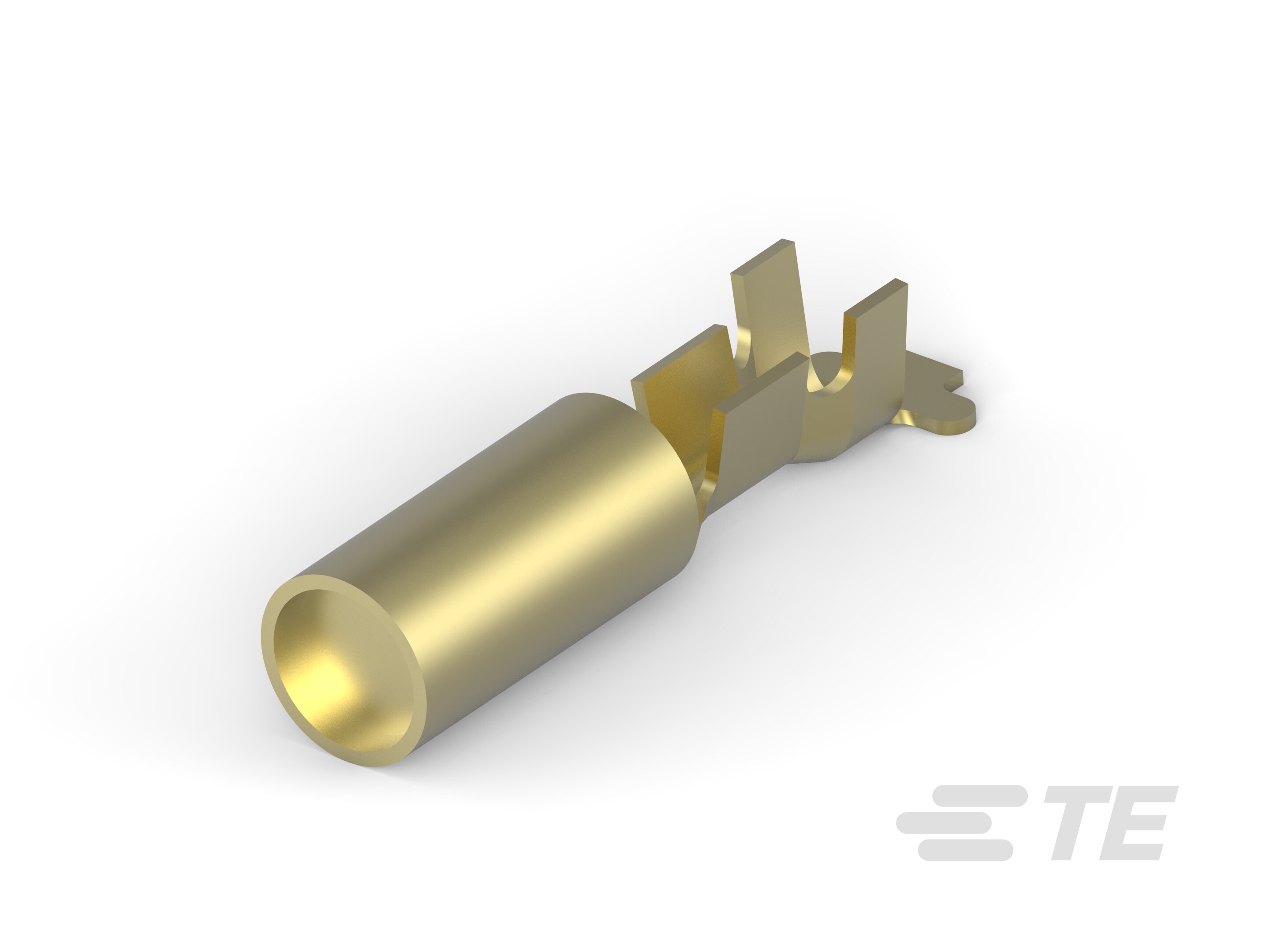

Receptacle Terminal, 4.57 mm [.18 in] Pin Diameter, 20 – 16 AWG, .5 – 1.4 mm² Wire, 1021 – 2582 CMA, 19.94 mm [.785 in] Length, Open Barrel
42531-3
Receptacle Terminal, 4.57 mm [.18 in] Pin Diameter, 20 – 16 AWG, .5 – 1.4 mm² Wire, 1021 – 2582 CMA, 19.94 mm [.785 in] Length, Open Barrel
- TE 内部编号 42531-3
- TE 内部产品描述 180 SHPL REC 20-16 016PHBZ
-
压接导线端子类型 : 母端
-
接合插针直径 : 4.57 mm [ .18 in ]
-
兼容的绝缘直径范围 (mm): 2.29 – 3.05 | 3.05
-
兼容的绝缘直径范围 (in): .09 – .12 | .12
-
线径 (AWG): 20 – 16
-
线径 (mm²): .5 – 1.4
文档
产品图纸
- RECEPTACLE SHUR PLUG, 4.57 [.180] DIA ENG_CD_42531_U2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_42531-3_BC.pdf 3D
- 下载查看 ENG_CVM_CVM_42531-3_BC.2d_dxf.zip 英文版本
- ENG_CVM_CVM_42531-3_BC.3d_igs.zip 英文版本
- ENG_CVM_CVM_42531-3_BC.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2017_D2.pdf 英文版本
机构认证
- 机构批件 ENG_AAD_UL_E13288_19961202_A_surplug.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
与分离式电线类型兼容 : 实芯 | 绞线
-
电线绝缘支持固定类型 : 绝缘支撑
结构特性
-
与线缆类型兼容 : 分离式导线
接触件特性
-
端子接触部长度 (in): .42
-
端子电镀涂层 : 无
-
压接导线端子类型 : 母端
-
接合插针直径 : 4.57 mm [ .18 in ]
-
压线筒类型 : Open
-
端子电镀材料 : 无镀层
-
端子方向 : 直式
机械附件
-
带导线绝缘 : 带有
尺寸
-
剥线长度 (in): .156
-
兼容的绝缘直径范围 (mm): 2.29 – 3.05 | 3.05
-
兼容的绝缘直径范围 (in): .09 – .12 | .12
-
线径 (AWG): 20 – 16
-
线径 (mm²): .5 – 1.4
-
线径 (CMA): 1021 – 2582
-
压线筒内径 (mm): 1.29 | 2.54
-
压线筒内径 (in): .051 | .1
-
端子材料厚度 : .41 mm [ .016 in ]
-
产品总长度 : 19.94 mm [ .785 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
包装特性
-
封装数量 : 6000
-
封装方法 : Reel
