该产品目前暂无库存。如需了解库存或其它产品信息，请与我们联系。

42531-2

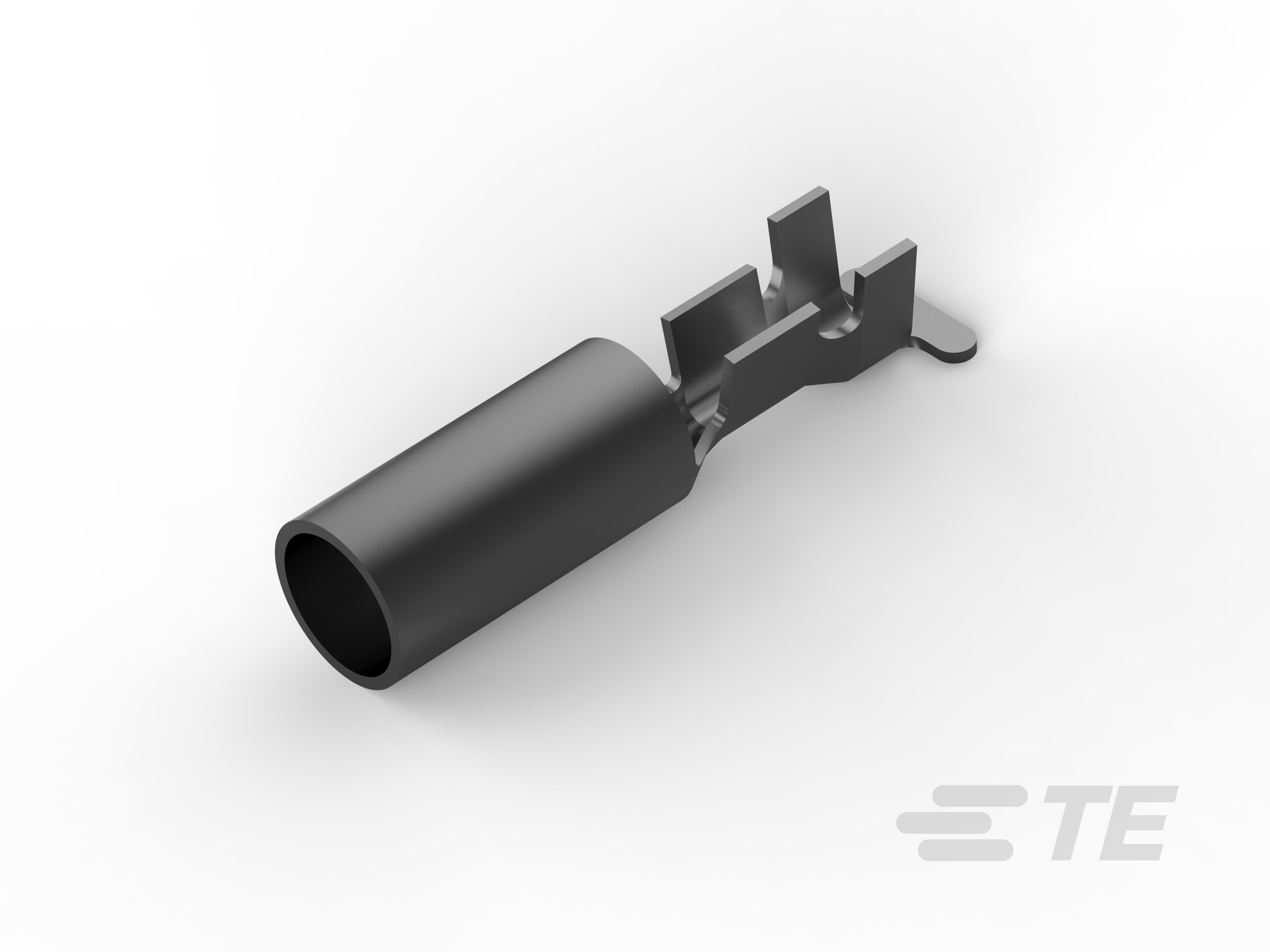

Shur-Plug Terminal, 4.57 mm [.18 in] Pin Diameter, 20 – 16 AWG, .5 – 1.3 mm² Wire, 1021 – 2582 CMA, 19.94 mm [.785 in] Length, SHUR-PLUG 180

SHUR PLUG 180 RECEPTACLE 20-16 AWG TPBR-42531-2

42531-2

Shur-Plug Terminal, 4.57 mm [.18 in] Pin Diameter, 20 – 16 AWG, .5 – 1.3 mm² Wire, 1021 – 2582 CMA, 19.94 mm [.785 in] Length, SHUR-PLUG 180

    • SHUR-PLUG 180
  • TE 内部编号 42531-2
  • TE 内部产品描述 SHUR PLUG 180 RECEPTACLE 20-16 AWG TPBR

  • 压接导线端子类型 : Shur 插头

  • 接合插针直径 : 4.57 mm [ .18 in ]

  • 兼容的绝缘直径范围 (mm): 2.29 – 3.05 | 3.05

  • 兼容的绝缘直径范围 (in): .09 – .12 | .12

  • 线径 (AWG): 20 – 16

  • 线径 (mm²): .5 – 1.3

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

机构认证

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 与分离式电线类型兼容 : 实芯 | 绞线

结构特性

  • 与线缆类型兼容 : 分离式导线

接触件特性

  • 压接导线端子类型 : Shur 插头

  • 接合插针直径 : 4.57 mm [ .18 in ]

  • 压线筒类型 : Open

  • 端子电镀材料 : 锡

  • 端子方向 : 直式

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 兼容的绝缘直径范围 (mm): 2.29 – 3.05 | 3.05

  • 兼容的绝缘直径范围 (in): .09 – .12 | .12

  • 线径 (AWG): 20 – 16

  • 线径 (mm²): .5 – 1.3

  • 线径 (CMA): 1021 – 2582

  • 压线筒内径 (mm): 1.29 | 2.54

  • 压线筒内径 (in): .051 | .1

  • 端子材料厚度 : .41 mm [ .016 in ]

  • 产品总长度 : 19.94 mm [ .785 in ]

使用环境

  • 绝缘选项 : 非绝缘

  • 工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

包装特性

  • 封装数量 : 12500

  • 封装方法 : Reel
