42428-8

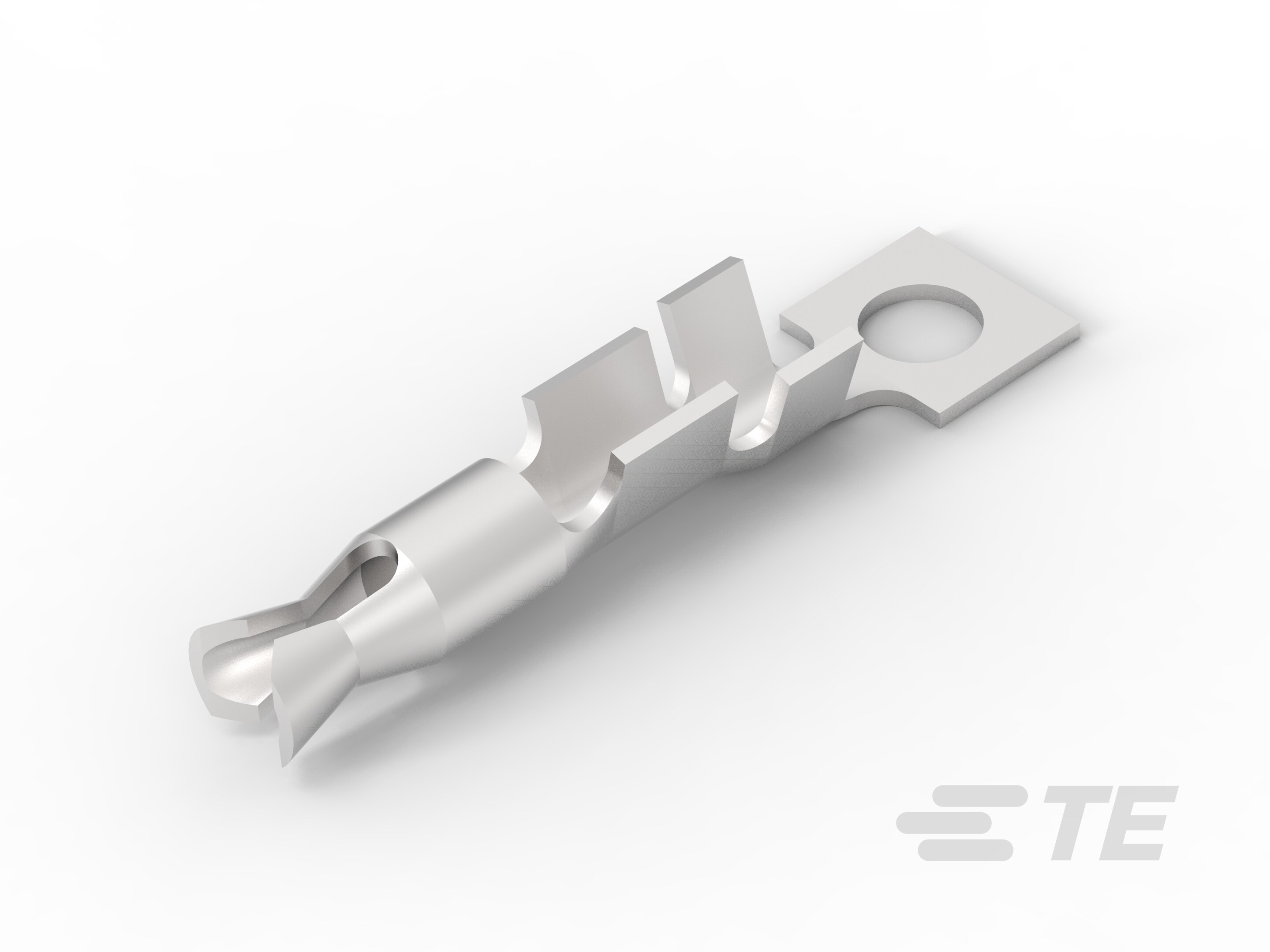

Receptacle Terminal, 5.3 mm [.21 in] Tab Width, 1.02 mm [.04 in] Pin Diameter, 24 – 20 AWG, .2 – .6 mm² Wire, 404 – 1021 CMA, 11.43 mm [.45 in] Length

040 PIN REC IS 24-20 SPPHBZ-42428-8

42428-8

Receptacle Terminal, 5.3 mm [.21 in] Tab Width, 1.02 mm [.04 in] Pin Diameter, 24 – 20 AWG, .2 – .6 mm² Wire, 404 – 1021 CMA, 11.43 mm [.45 in] Length

  • TE 内部编号 42428-8
  • TE 内部产品描述 040 PIN REC IS 24-20 SPPHBZ

  • 压接导线端子类型 : 母端子

  • 对接公端宽度 : 5.3 mm [ .21 in ]

  • 接合插针直径 : 1.02 mm [ .04 in ]

  • 兼容的绝缘直径范围 (mm): 1.22 – 1.8 | 1.8

  • 兼容的绝缘直径范围 (in): .048 – .071 | .071

  • 线径 (AWG): 24 – 20

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 与分离式电线类型兼容 : 实芯 | 绞线

  • 电线绝缘支持固定类型 : 绝缘支撑

结构特性

  • 与线缆类型兼容 : 分离式导线

接触件特性

  • 端子接合区域电镀材料厚度 (µin): 200

  • 端子接触部长度 : 5.59 mm [ .218 in ]

  • 压接导线端子类型 : 母端子

  • 对接公端宽度 : 5.3 mm [ .21 in ]

  • 接合插针直径 : 1.02 mm [ .04 in ]

  • 压线筒类型 : Open

  • 端子电镀材料 : 银

  • 端子方向 : 直式

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 兼容的绝缘直径范围 (mm): 1.22 – 1.8 | 1.8

  • 兼容的绝缘直径范围 (in): .048 – .071 | .071

  • 线径 (AWG): 24 – 20

  • 线径 (mm²): .2 – .6

  • 线径 (CMA): 404 – 1021

  • 压线筒内径 (mm): .89 | 1.39

  • 压线筒内径 (in): .035 | .055

  • 端子材料厚度 : .3 mm [ .012 in ]

  • 产品总长度 : 11.43 mm [ .45 in ]

使用环境

  • 绝缘选项 : 非绝缘

包装特性

  • 封装数量 : 20000

  • 封装方法 : Reel
