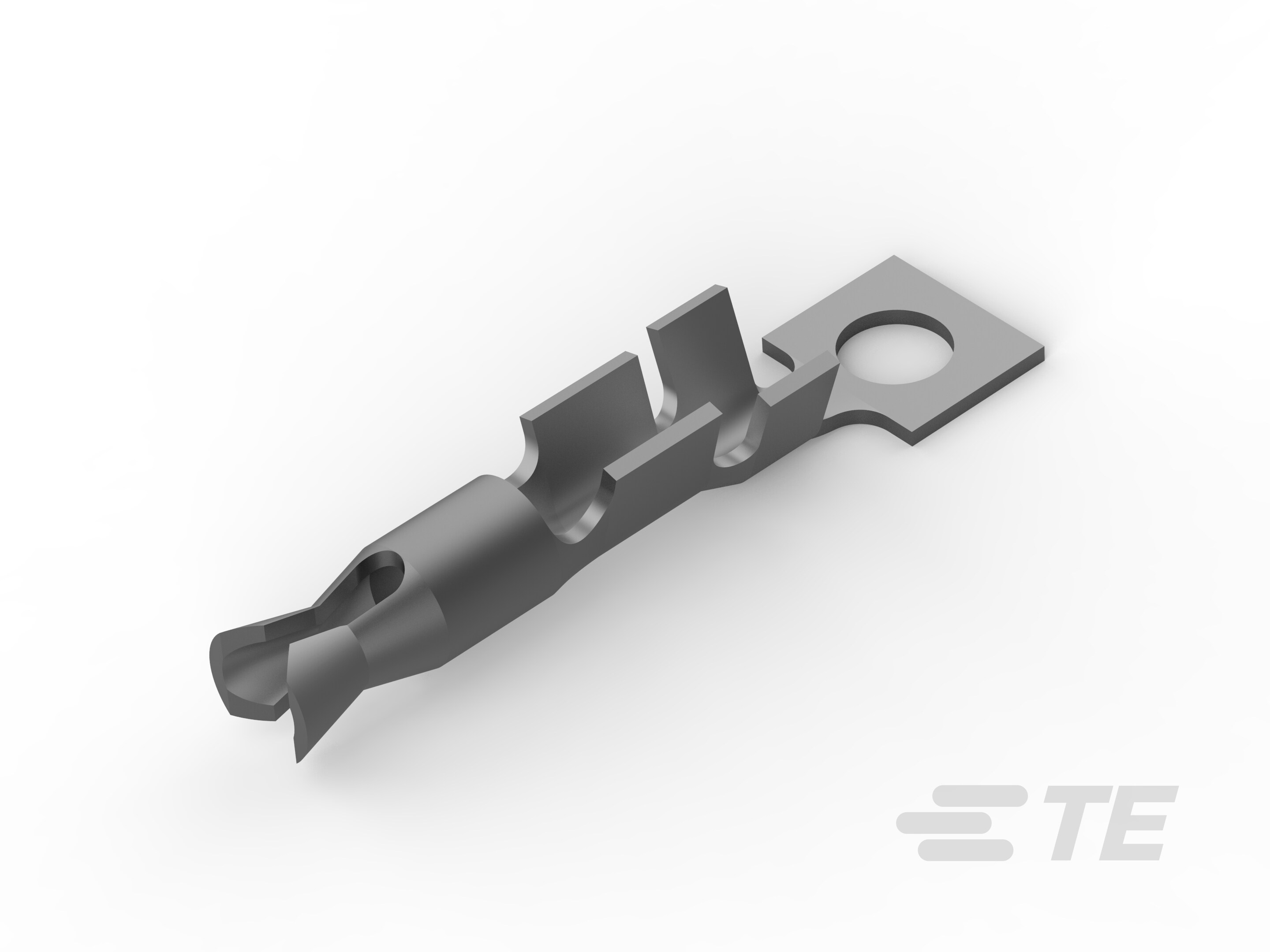

42428-5
Receptacle Terminal, 1.02 mm [.04 in] Pin Diameter, 24 – 20 AWG, .2 – .6 mm² Wire, 404 – 1021 CMA, 11.43 mm [.45 in] Length, Open Barrel, Tin Plating
42428-5
Receptacle Terminal, 1.02 mm [.04 in] Pin Diameter, 24 – 20 AWG, .2 – .6 mm² Wire, 404 – 1021 CMA, 11.43 mm [.45 in] Length, Open Barrel, Tin Plating
- TE 内部编号 42428-5
- TE 内部产品描述 PIN TERMINAL RECEPTACLE 24-20 AWG TPPHBZ
-
压接导线端子类型 : 母端
-
接合插针直径 : 1.02 mm [ .04 in ]
-
兼容的绝缘直径范围 (mm): 1.22 – 1.8 | 1.8
-
兼容的绝缘直径范围 (in): .048 – .071 | .071
-
线径 (AWG): 24 – 20
-
线径 (mm²): .2 – .6
文档
产品图纸
- RECEPTACLE, PIN, 1.02[.040] DIA ENG_CD_42428_AZ2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_42428-5_CR.pdf 3D
- 下载查看 ENG_CVM_CVM_42428-5_CR.2d_dxf.zip 英文版本
- ENG_CVM_CVM_42428-5_CR.3d_igs.zip 英文版本
- ENG_CVM_CVM_42428-5_CR.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2083_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
与分离式电线类型兼容 : 实芯 | 绞线
-
电线绝缘支持固定类型 : 绝缘支撑
结构特性
-
与线缆类型兼容 : 分离式导线
接触件特性
-
压接导线端子类型 : 母端
-
接合插针直径 : 1.02 mm [ .04 in ]
-
压线筒类型 : Open
-
端子电镀材料 : 锡
-
端子方向 : 直式
机械附件
-
带导线绝缘 : 带有
尺寸
-
兼容的绝缘直径范围 (mm): 1.22 – 1.8 | 1.8
-
兼容的绝缘直径范围 (in): .048 – .071 | .071
-
线径 (AWG): 24 – 20
-
线径 (mm²): .2 – .6
-
线径 (CMA): 404 – 1021
-
压线筒内径 (mm): .89 | 1.39
-
压线筒内径 (in): .035 | .055
-
端子材料厚度 : .3 mm [ .012 in ]
-
产品总长度 : 11.43 mm [ .45 in ]
使用环境
-
绝缘选项 : 非绝缘
包装特性
-
封装数量 : 20000
-
封装方法 : Reel
