41278

有效

Power Terminals, Taper Pin, Wire, 24 – 22AWG Wire Size, .2 – .4mm² Wire Size, Cable-to-Board, Signal, Vertical, Open

TAPER PIN,STRIP,TIN-L;53SER,082 TEMP1/2H-41278

41278

有效

Power Terminals, Taper Pin, Wire, 24 – 22AWG Wire Size, .2 – .4mm² Wire Size, Cable-to-Board, Signal, Vertical, Open

- AMP

TE 内部编号 41278
TE 内部产品描述 TAPER PIN,STRIP,TIN-L;53SER,082 TEMP1/2H

端子和接头类型 : 锥形销
产品端接到 : 导线
Wire Size (AWG): 24 – 22
Wire Size (mm²): .2 – .4
连接器系统 : 缆到板

查看所有特性

配套部件及工具

文档

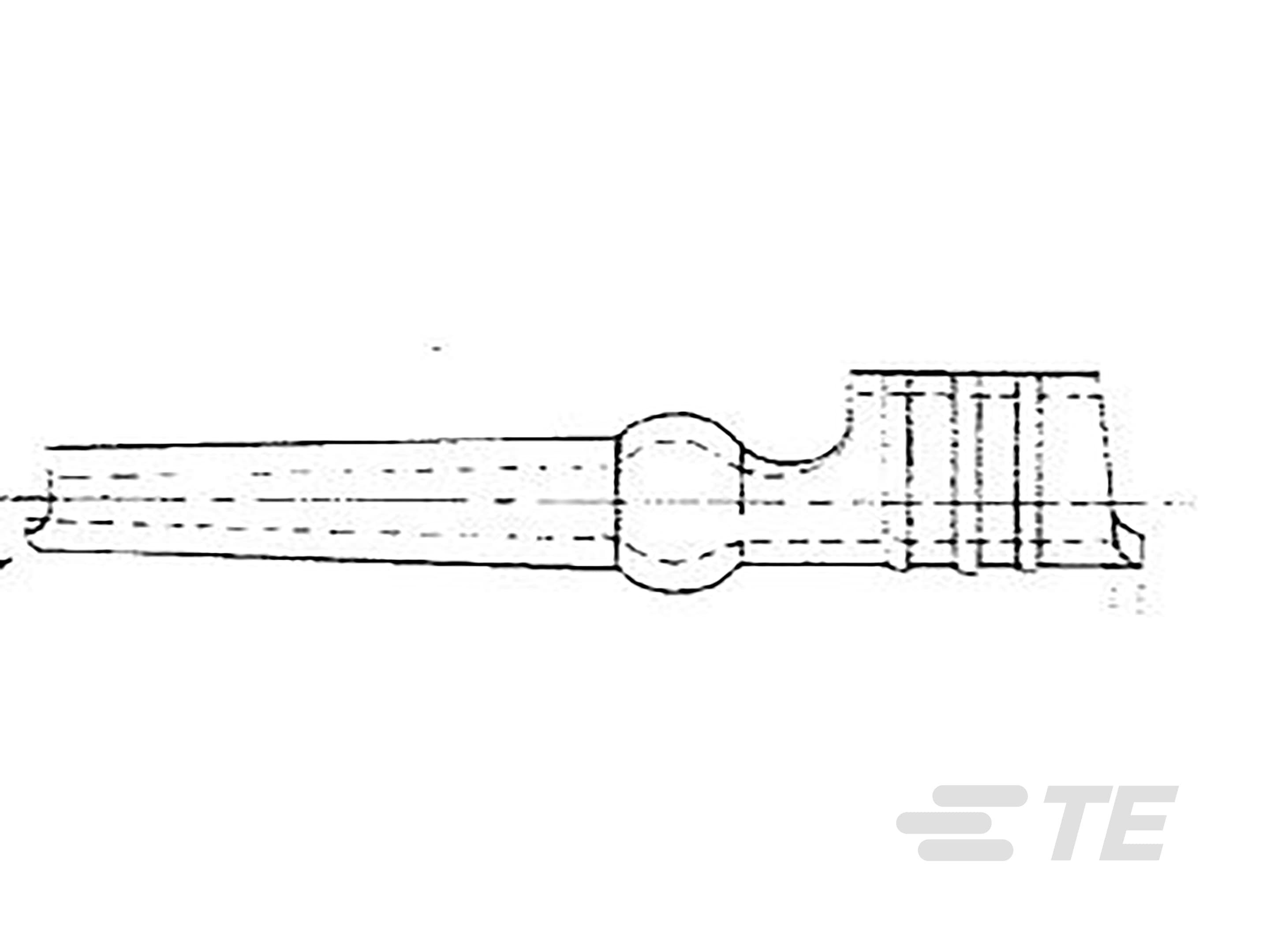

产品图纸

TAPER PIN,STRIP,TIN-L;53SER,082 TEMP1/2H TAPER PIN,STRIP,TIN-L;53SER,082 TEMP1/2H 英文版本
PIN, TAPER, 53 SERIES tif 英文版本

数据表/目录页

Products for Aerospace and Defense ENG_DS_1308940_Aerospace_Defense_0118.pdf 英文版本

产品规格

应用规格 ENG_SS_114-7006_O.pdf 英文版本
Taper Pin Formed Contact S_114-7006_O.tif 英文版本

产品规格 ENG_SS_108-9100_D.pdf 英文版本
产品规格 ENG_SS_108-9011_B.pdf 英文版本

规格特性

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

连接器系统 : 缆到板
Insulated : No
端子类型 : 插针

结构特性

PCB 安装方向 : 垂直

主体特性

端子外形 : 标准
电镀材料表面涂层 : 亮光

接触件特性

端子接触部电镀材料表面涂层 : 亮光
导线端子端接区域电镀材料表面涂层 : 亮光
端子和接头类型 : 锥形销
Barrel Type : Open
端子制造 : 冲压成形
端子接触部电镀材料 : 锡铅
端子接合区域电镀材料厚度 : 2.54 µm [ 100 µin ]
导线端子端接区域电镀材料 : 锡铅
导线端子端接区域电镀材料厚度 : 2.54 µm [ 100 µin ]
端子基材 : 黄铜合金
端子方向 : 直式

端接特性

产品端接到 : 导线

机械附件

带导线绝缘 : 带有
载带安装方向 : 末端馈线

尺寸

Wire Size (AWG): 24 – 22
Wire Size (mm²): .2 – .4
Accepts Wire Insulation Diameter Range : 1.02 – 1.4 mm [ .04 – .055 in ]
整体端子长度 : 12.45 mm [ .49 in ]
端子长度 (in): .217

使用环境

工作温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

电路应用 : Signal

包装特性

封装方法 : Reel
封装数量 : 10000

产品合规性
