41276

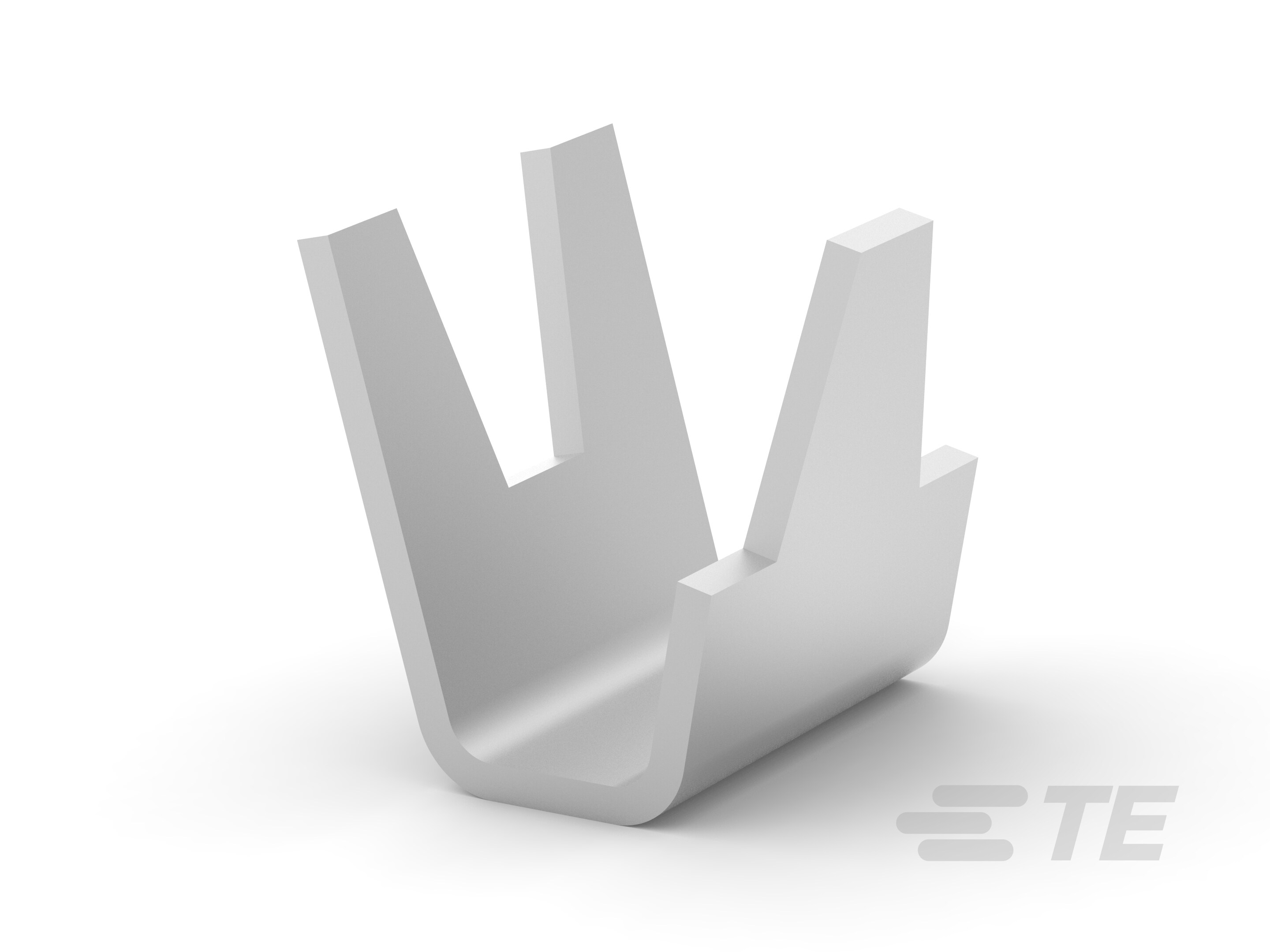

Splice Accessory, 0 Serration, 6.35 mm [.25 in] Length, Strip, Open Barrel, Solid / Stranded Wire, Copper Wire, Discrete Wire, Uninsulated, SPLICE
41276
Splice Accessory, 0 Serration, 6.35 mm [.25 in] Length, Strip, Open Barrel, Solid / Stranded Wire, Copper Wire, Discrete Wire, Uninsulated, SPLICE
-
- 接头
- TE 内部编号 41276
- TE 内部产品描述 IDENTIFICATION BAND AL
-
接头类型 : 接头附件
-
可密封 : 否
-
兼容的绝缘直径范围 : 5.59 mm [ .22 in ]
-
端子材料厚度 : .51 mm [ .02 in ]
-
锯齿数 : 0
文档
产品图纸
- identification band 英文版本
- identification band ENG_CD_41276_M.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_41276_F_c-41276-f-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_41276_F_c-41276-f.2d_dxf.zip 英文版本
- ENG_CVM_CVM_41276_F_c-41276-f.3d_igs.zip 英文版本
- ENG_CVM_CVM_41276_F_c-41276-f.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2088_D.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
接头类型 : 接头附件
-
可密封 : 否
-
与分离式电线类型兼容 : 实芯, 绞线
-
电线绝缘支持固定类型 : 绝缘支撑
结构特性
-
锯齿数 : 0
-
与线缆类型兼容 : 分离式导线
接触件特性
-
压线筒类型 : Open
机械附件
-
带导线绝缘 : 带有
尺寸
-
兼容的绝缘直径范围 : 5.59 mm [ .22 in ]
-
端子材料厚度 : .51 mm [ .02 in ]
-
产品长度 : 6.35 mm [ .25 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -65 – 150 °C [ -85 – 302 °F ]
操作/应用
-
与电线基础材料兼容 : 铜
行业标准
-
符合政府资质的接头 : 否
包装特性
-
封装数量 : 20000
-
封装方法 : 带
