40608

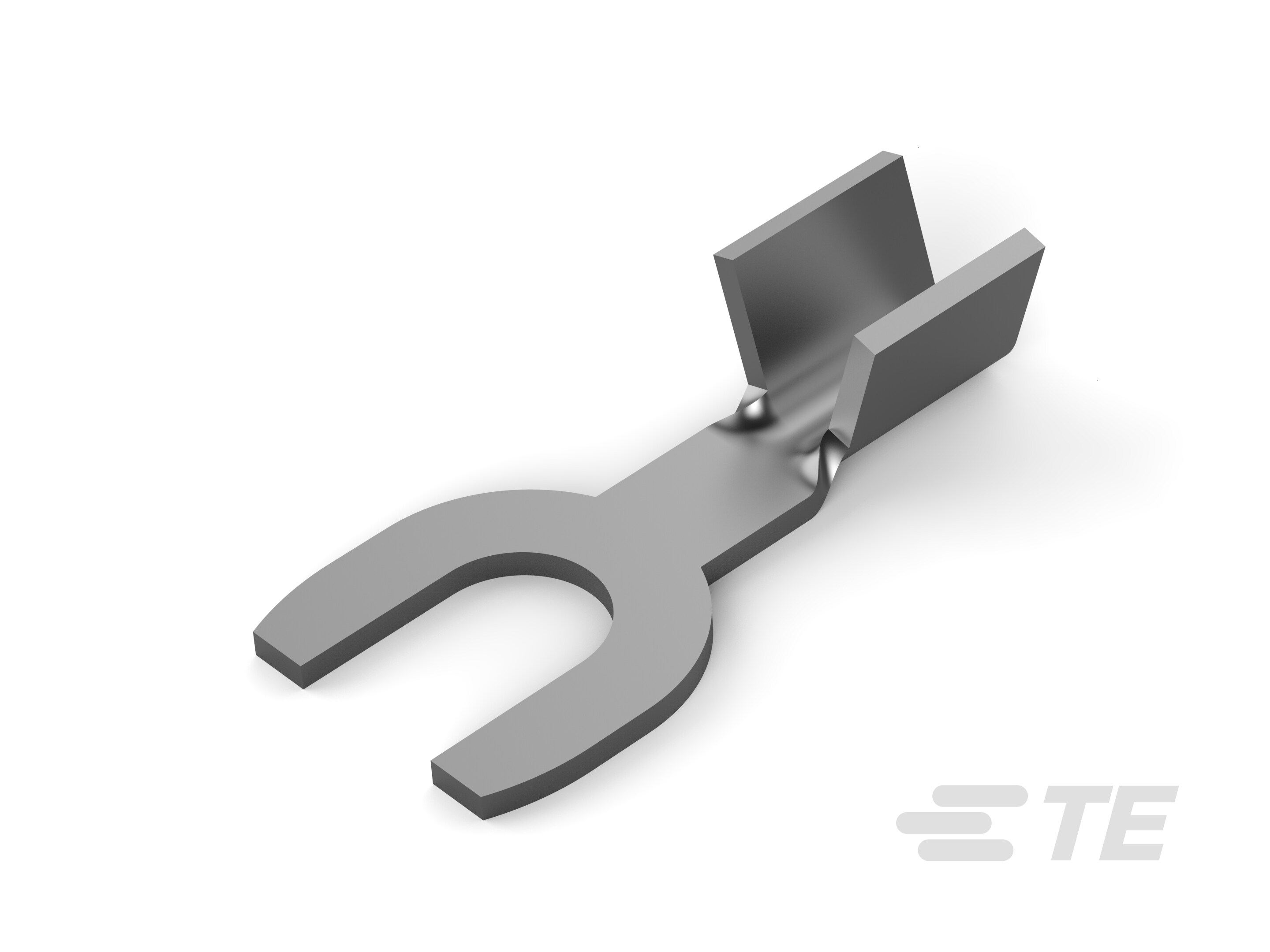

Spade Tongue Terminal, 22 – 15 AWG, #5 / M3 Stud, 3.2 mm [.126 in] Stud Diameter, Open Barrel, Straight, Tin Plating, Uninsulated
40608
Spade Tongue Terminal, 22 – 15 AWG, #5 / M3 Stud, 3.2 mm [.126 in] Stud Diameter, Open Barrel, Straight, Tin Plating, Uninsulated
- TE 内部编号 40608
- TE 内部产品描述 SPADE TERMINAL 22-16 AWG TPBR
-
叉形端子类型 : 叉形舌片端子
-
线径 (AWG): 22 – 15
-
线径 (mm²): .3 – 1.5
-
线径 (CMA): 642 – 2582
-
螺钉尺寸 : M3,
文档
产品图纸
- SPADE 英文版本
- SPADE ENG_CD_40608_H1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_40608_R_c-40608-r-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_40608_R_c-40608-r.2d_dxf.zip 英文版本
- ENG_CVM_CVM_40608_R_c-40608-r.3d_igs.zip 英文版本
- ENG_CVM_CVM_40608_R_c-40608-r.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2084_F5.pdf 英文版本
- 产品规格 ENG_SS_108-16000_C.pdf 英文版本
- ENG_SS_108-16001_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
接触件特性
-
端子基材 : 黄铜
-
叉形端子类型 : 叉形舌片端子
-
压线筒类型 : Open
-
端子方向 : 直式
-
端子电镀材料 : 锡
-
端子底板材料 : 无
产品类型特性
-
形状描述 : 圆叉形
-
螺钉尺寸 : M3,
-
可密封 : 否
-
与分离式电线类型兼容 : 绞线
-
电线绝缘支持固定类型 : 非绝缘支撑
包装特性
-
封装数量 : 12500
-
封装方法 : 带/卷
行业标准
-
符合政府资质的端子 : 否
机械附件
-
带导线绝缘 : 不带
主体特性
-
产品重量 (g): .351
尺寸
-
线径 (AWG): 22 – 15
-
线径 (mm²): .3 – 1.5
-
线径 (CMA): 642 – 2582
-
螺钉直径 : 3.2 mm [ .126 in ]
-
舌厚 : .51 mm [ .02 in ]
-
产品长度 : 13.46 mm [ .53 in ]
-
压线筒内径 : 1.52 mm [ .06 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 110 °C [ -40 – 230 °F ]
操作/应用
-
与电线基础材料兼容 : 铜
其他
-
欧盟 RoHS 符合性 : 合规
-
欧盟 ELV 符合性 : 合规
