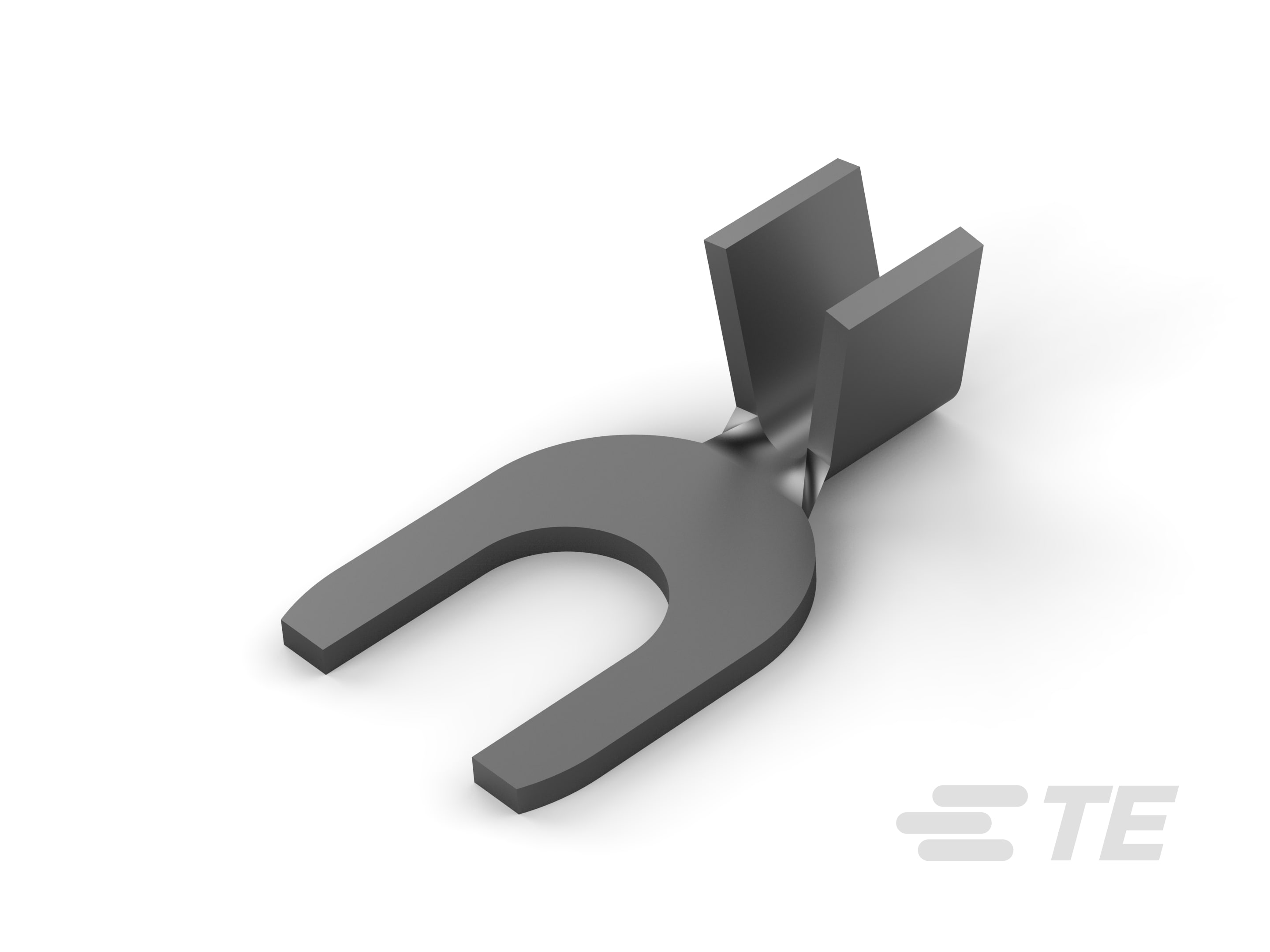

Spade Tongue Terminal, 18 – 14 AWG, #10 Stud, 5 mm [.19 in] Stud Diameter, Open Barrel, Straight, Tin Plating, Uninsulated
40521
Spade Tongue Terminal, 18 – 14 AWG, #10 Stud, 5 mm [.19 in] Stud Diameter, Open Barrel, Straight, Tin Plating, Uninsulated
- TE 内部编号 40521
- TE 内部产品描述 SPADE TERMINAL 18-14 AWG TPBR
-
叉形端子类型 : 叉形舌片端子
-
线径 (AWG): 18 – 14
-
线径 (mm²): .8 – 2
-
线径 (CMA): 1624 – 4106
-
螺钉尺寸 : 10
文档
产品图纸
- SPADE ENG_CD_40521_K.pdf 英文版本
- SPADE 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_40521_AG_c-40521-ag-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_40521_AG_c-40521-ag.2d_dxf.zip 英文版本
- ENG_CVM_CVM_40521_AG_c-40521-ag.3d_igs.zip 英文版本
- ENG_CVM_CVM_40521_AG_c-40521-ag.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2084_F5.pdf 英文版本
- 工程报告 ENG_SS_502-1285_A.pdf 英文版本
- 产品规格 ENG_SS_108-16000_C.pdf 英文版本
- ENG_SS_108-16001_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
形状描述 : 圆叉形
-
螺钉尺寸 : 10
-
可密封 : 否
-
与分离式电线类型兼容 : 绞线
-
电线绝缘支持固定类型 : 非绝缘支撑
主体特性
-
产品重量 (g): .864
接触件特性
-
端子基材 : 黄铜
-
叉形端子类型 : 叉形舌片端子
-
压线筒类型 : Open
-
端子方向 : 直式
-
端子电镀材料 : 锡
-
端子底板材料 : 无
机械附件
-
带导线绝缘 : 不带
尺寸
-
线径 (AWG): 18 – 14
-
线径 (mm²): .8 – 2
-
线径 (CMA): 1624 – 4106
-
螺钉直径 : 5 mm [ .19 in ]
-
舌厚 : .76 mm [ .03 in ]
-
产品长度 : 15.95 mm [ .628 in ]
-
压线筒内径 : 1.65 mm [ .065 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 110 °C [ -40 – 230 °F ]
操作/应用
-
与电线基础材料兼容 : 铜
行业标准
-
符合政府资质的端子 : 否
包装特性
-
封装数量 : 10000
-
封装方法 : 带/卷
