请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

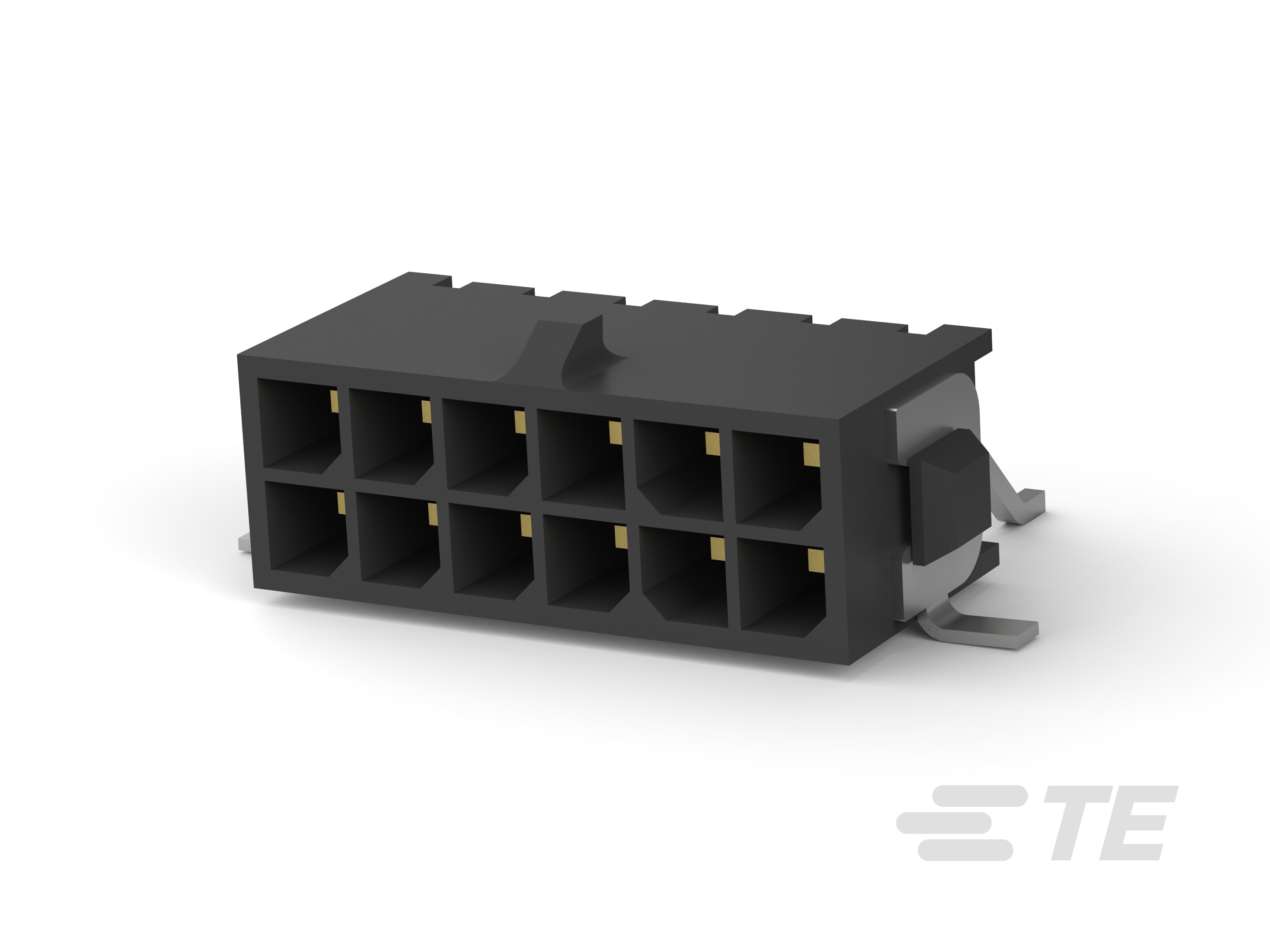

• 连接器形状 : 矩形

• 混合板端连接器 : 否

• PCB 连接器类型 : PCB 安装接头

• 连接器系统 : 线到板

• 接头类型 : 全部带罩

• 可密封 : 否

• 连接器和端子端接到 : 印刷电路板

• 连接器产品类型 : 连接器组件

• 连接器端子负载状态 : 满载

• 电源位置数量 : 12

• 装载位置数量 : 12

• 列数 : 6

• PCB 安装方向 : 直角

• 位数 : 12

• 行数 : 2

• 工作电压 (VDC): 250

• 工作电压 (VAC): 250

• PCB 保持特性电镀材料 : 锡

• PCB 保持特性材料 : 磷青铜

• 主要产品颜色 : 黑色

• PCB 端子端接区域电镀材料 : 锡

• 端子基材 : 黄铜

• 端子接触部长度 : 4.15 mm [ .163 in ]

• 端子布局 : 矩阵

• 端子形状和构造 : 正方形

• PCB 端子端接区域电镀材料厚度 : 2.54 – 7.62 µm [ 100 – 300 µin ]

• 接合方柱尺寸 : .64 mm [ .025 in ]

• 端子接合区域电镀材料厚度 : .76 µm [ 30 µin ]

• 端子大小 : .64mm

• PCB 端子端接区域电镀材料表面涂层 : 哑光

• 端子底板材料厚度 : 1.27 – 2.54 µm [ 50 – 100 µin ]

• 端子底板材料 : 镍

• 端子接触部电镀材料 : 金 (Au)

• 端子类型 : 公端

• 端子额定电流（最大值） (A): 5

• 方形端接柱体和尾部尺寸 : .64 mm [ .025 in ]

• PCB 端接方法 : 表面贴装

• PCB 安装固定类型 : 压紧

• 接合对准类型 : 极化

• 接合固定 : 带有

• 接合固定类型 : 锁定公端

• 面板安装特性 : 不带

• PCB 安装固定 : 带有

• PCB 安装对准 : 不带

• 连接器安装类型 : 板安装

• 接合对准 : 带有

• 外壳材料 : 高温尼龙

• 接合入口位置 : 侧

• 中心线（间距） : 3 mm [ .118 in ]

• 连接器长度 : 22 mm [ .866 in ]

• 连接器高度 : 7.37 mm [ .29 in ]

• PCB 厚度（建议） : 1.57 mm [ .062 in ]

• 行间距 : 3 mm [ .118 in ]

• 工作温度（最大值） : 105 °C [ 221 °F ]

• 工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

• 电路应用 : 电源

• 灼热丝额定值 : GWT 750°C（无火焰）

• 与已批准的标准产品兼容 : UL E28476

• UL 等级 : 获得认可

• 与机构/标准产品兼容 : CNR, USR

• UL 阻燃性等级 : UL 94V-0
