845240030

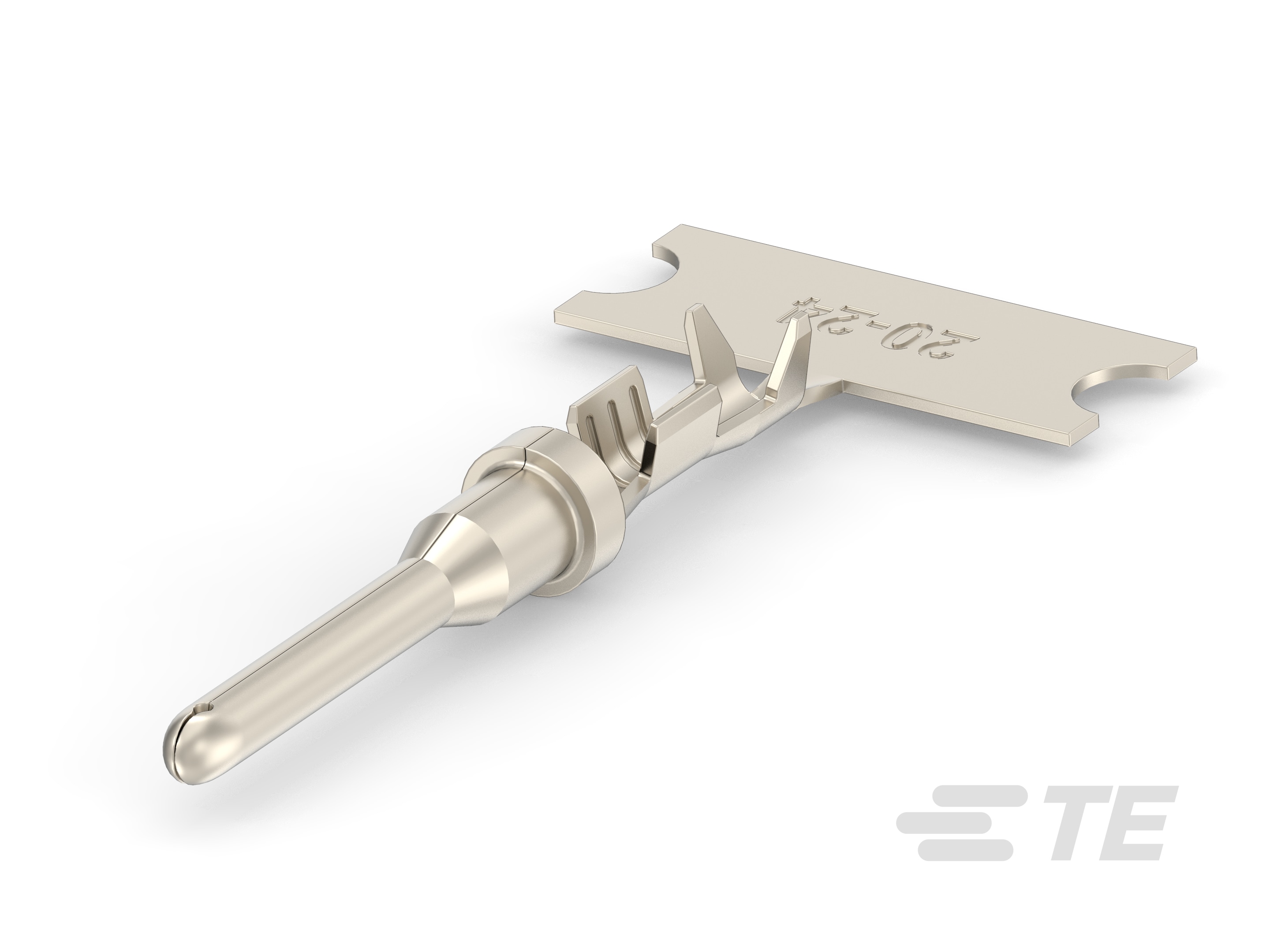

Pin Terminal, 16 – 20 AWG, 1.31 – .52 mm² Wire, Nickel (Ni), 1.56 mm [.061 in] Pin Diameter, Terminates To Wire, 21.79 mm [.857 in] Tab Length
845240030
Pin Terminal, 16 – 20 AWG, 1.31 – .52 mm² Wire, Nickel (Ni), 1.56 mm [.061 in] Pin Diameter, Terminates To Wire, 21.79 mm [.857 in] Tab Length
-
- DEUTSCH
- TE 内部编号 4-2600020-2
- TE 内部产品描述 XRC PIN TERMINAL 16-20AWG Ni Plated
-
端子类型 : 插针
-
线径 (AWG): 16 – 20
-
线径 (mm²): 1.31 – .52
-
接触面电镀 : 镍 (Ni)
-
主要锁定特性 : 无尖刃主体
文档
产品图纸
- XRC PIN TERMINAL ENG_CD_2600020_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_4-2600020-2_1.pdf 3D
- 下载查看 ENG_CVM_CVM_4-2600020-2_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_4-2600020-2_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_4-2600020-2_1.3d_stp.zip 英文版本
产品规格
- PRODUCT SPECIFICATION FOR XRC (EXTRA RUGGED CIRCULAR) SEALED PLUGS AND RECEPTACLES ENG_SS_108-160011_A.pdf 英文版本
- 应用规格 ENG_SS_114-160066_A.pdf 英文版本
- 产品规格 ENG_SS_108-160112_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
主要锁定特性 : 无尖刃主体
接触件特性
-
端子制造 : 冲压成形
-
端子大小 : 尺寸 16
-
压接类型 : F 型压接
-
典型额定电流 (A): 10
-
端子类型 : 插针
-
接触面电镀 : 镍 (Ni)
-
接合插针直径 : 1.56 mm [ .061 in ]
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 导线
尺寸
-
线径 (AWG): 16 – 20
-
线径 (mm²): 1.31 – .52
-
线径查找 (mm²): .5, .6, .75, 1, 1.25
-
线径查找 (AWG): 16, 17, 18, 19, 20
-
公端长度 : 21.79 mm [ .857 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工作温度（最大值） : 125 °C [ 257 °F ]
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
操作/应用
-
与电线基础材料兼容 : 铜
包装特性
-
封装数量 : 3000
-
封装方法 : Reel
其他
-
端子传导 : 0 – 24 A（低功率）
