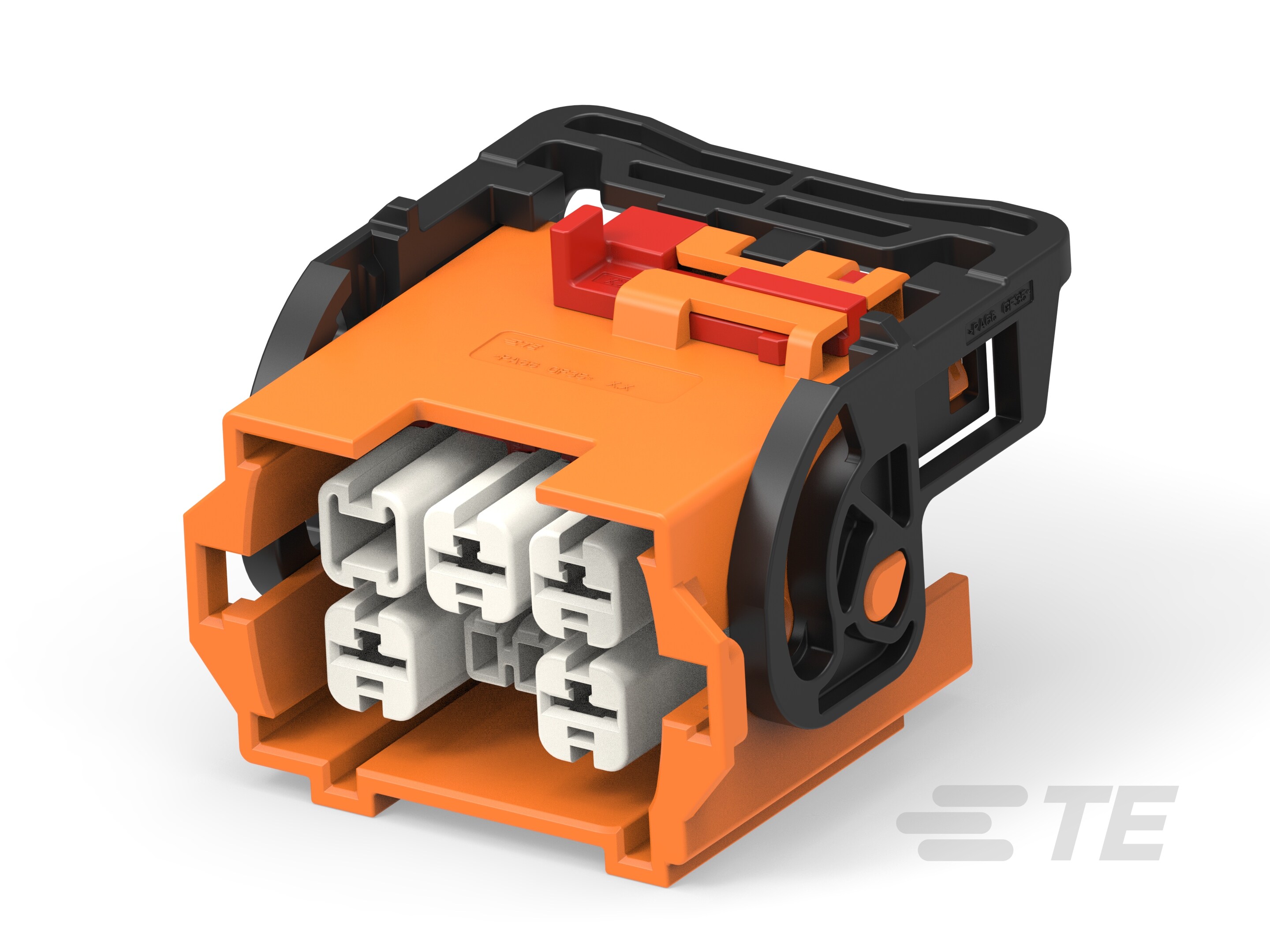

4-2445822-1
7 Position Housing, Housing for Female Terminals, Wire-to-Board, Sealable, Orange, Wire & Cable, Power & Signal, Cable Mount (Free-Hanging)
4-2445822-1
7 Position Housing, Housing for Female Terminals, Wire-to-Board, Sealable, Orange, Wire & Cable, Power & Signal, Cable Mount (Free-Hanging)
- TE 内部编号 4-2445822-1
- TE 内部产品描述 4POS,AMP MCP 6.3/4.8K,REC HSG ASSY
-
连接器和壳体类型 : 母端子护套
-
位数 : 7
-
可密封 : 是
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
-
行数 : 3
文档
产品图纸
- TAB HSG ASSY, 7POS, 5.8X0.8 HVA630 ENG_CD_2445827_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_4-2445822-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_4-2445822-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_4-2445822-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_4-2445822-1_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-32368_C.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器和壳体类型 : 母端子护套
-
可密封 : 是
-
主要锁定特性 : 外壳集成
-
连接器系统 : 线到板
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 7
-
行数 : 3
电气特征
-
标称电压架构 (V): 450
主体特性
-
主要产品颜色 : 橙色
-
连接器和键控代码 : A
接触件特性
-
对接公端宽度 : 5.8 mm [ .228 in ]
-
端子额定电流（最大值） (A): 48
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
使用环境
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
-
工作温度（最大值） : 125 °C [ 257 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
UL 阻燃性等级 : UL 94HB
其他
-
能够保证连接器位置 : 是
