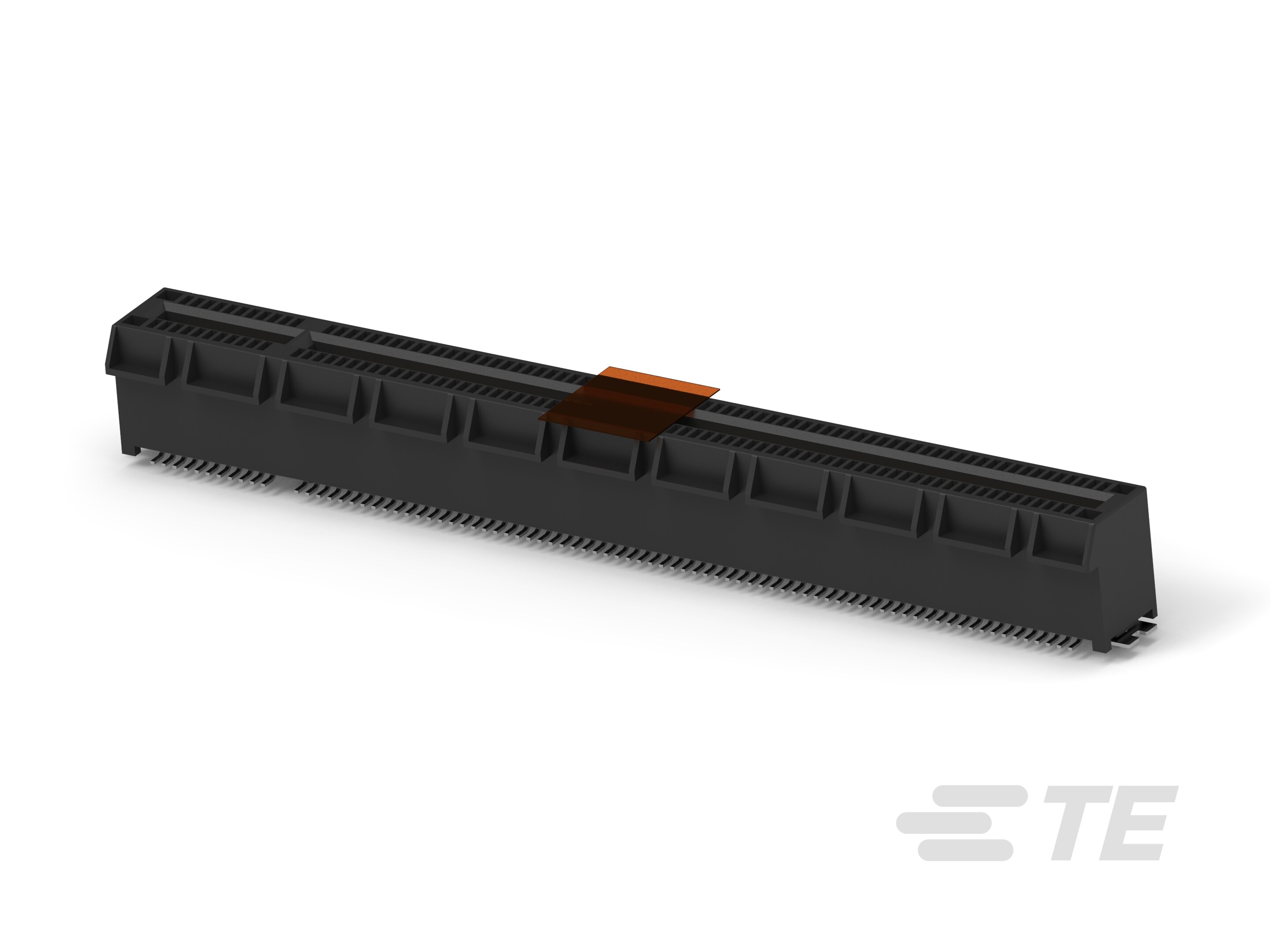

4-2337939-4

PCI & PCI Express Connectors, Board-to-Board, 164 Position, .039 in [1 mm] Centerline, Vertical, Black, Signal, -40 – 85 °C

PCIE GEN4 CON,SMT,164POS,15u

4-2337939-4

PCI & PCI Express Connectors, Board-to-Board, 164 Position, .039 in [1 mm] Centerline, Vertical, Black, Signal, -40 – 85 °C

  • TE 内部编号 4-2337939-4
  • TE 内部产品描述 PCIE GEN4 CON,SMT,164POS,15u",MYLAR,HT

  • 连接器系统 : 板对板

  • 位数 : 164

  • PCI 世代 : IV

  • 中心线（间距） : 1 mm [ .039 in ]

  • 端子接合区域电镀材料厚度 (µin): 15

查看所有特性
更多 更少

文档

CAD 文件

产品规格

机构认证

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

产品类型特性

  • 连接器和端子端接到 : 印刷电路板

  • 连接器系统 : 板对板

  • 可密封 : 否

结构特性

  • 位数 : 164

  • PCB 安装方向 : 垂直

  • 弹射器 : 不带

  • PCB 安装固定特性数量 : 2

主体特性

  • 主要产品颜色 : 黑色

接触件特性

  • 端子额定电流（最大值） (A): 1.1

  • 端子基材 : 铜合金

  • PCB 端子端接区域电镀材料 : 锡

  • 端子底板材料 : 镍

  • 端子接触部电镀材料 : 金

  • 端子接合区域电镀材料厚度 (µin): 15

端接特性

  • PCB 端接方法 : 表面贴装

机械附件

  • 连接器安装类型 : 板安装

  • PCB 安装固定类型 : SMT 压具

壳体特性

  • 中心线（间距） : 1 mm [ .039 in ]

尺寸

  • PCB 厚度（已接受） (mm): 1.57

使用环境

  • 工组温度范围 (°C): -40 – 85

操作/应用

  • 电路应用 : Signal

行业标准

  • 总线类型 : PCI Express

  • PCI 世代 : IV

包装特性

  • 封装方法 : 盒和托盘
