4-2271014-0

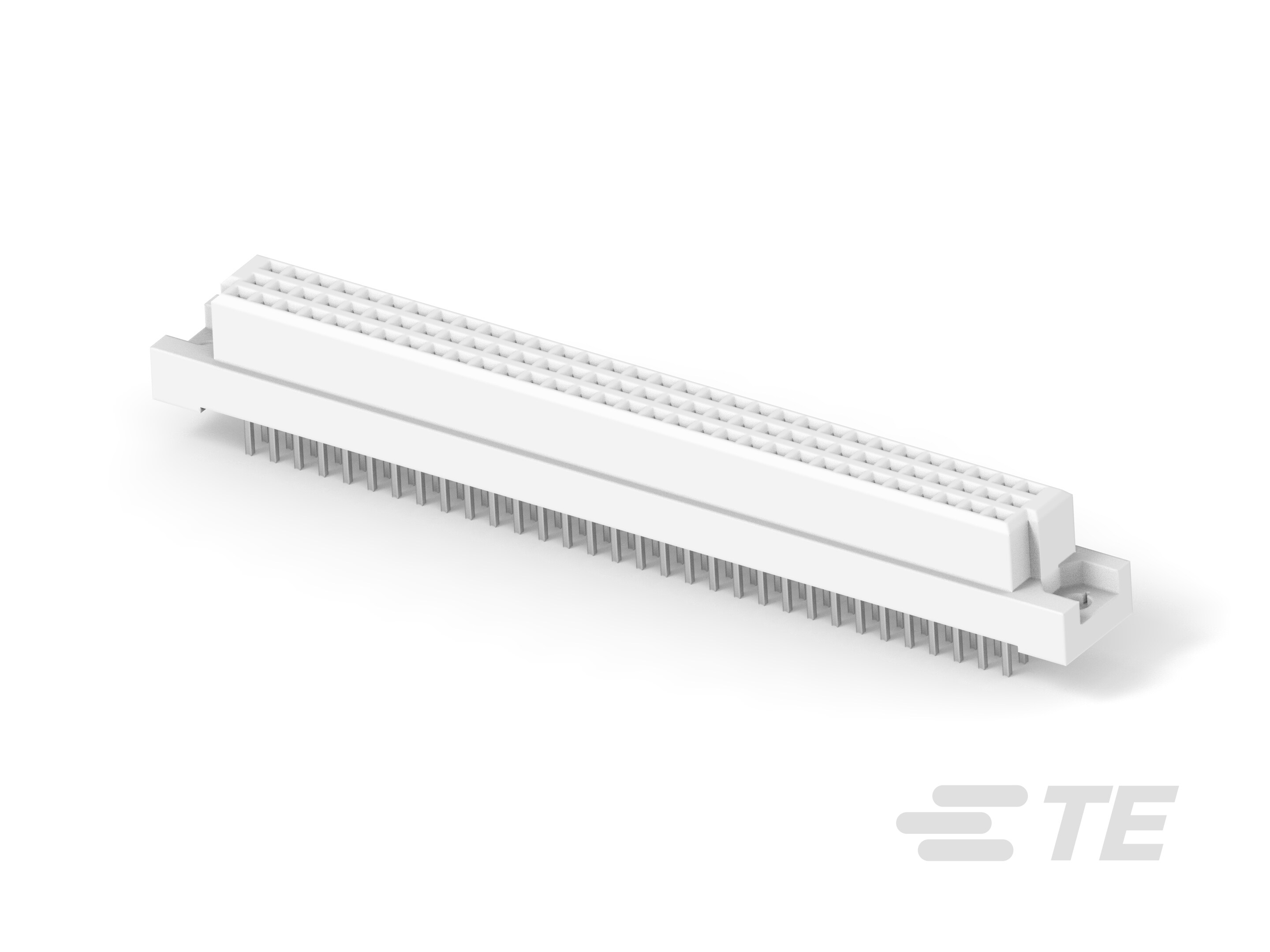

Receptacle, Board-to-Board, 96 Position, 2.54 mm [.1 in] Centerline, Printed Circuit Board, 3 Row, Vertical, 32 Column, Eurocard Connectors

CELLO,REC,96P,TH,V,FG,DIP3.0,--4-2271014-0

4-2271014-0

Receptacle, Board-to-Board, 96 Position, 2.54 mm [.1 in] Centerline, Printed Circuit Board, 3 Row, Vertical, 32 Column, Eurocard Connectors

    • AMPMODU
  • TE 内部编号 4-2271014-0
  • TE 内部产品描述 CELLO,REC,96P,TH,V,FG,DIP3.0,-

  • 连接器和壳体类型 : 母端

  • 连接器系统 : 板对板

  • 端接柱体和尾部长度 : 3 mm [ .118 in ]

  • 位数 : 96

  • 中心线（间距） : 2.54 mm [ .1 in ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 连接器和壳体类型 : 母端

  • 连接器系统 : 板对板

  • 连接器和端子端接到 : 印刷电路板

  • DIN 尺寸 : 标准

  • DIN 级别 : III

结构特性

  • 电源或同轴位置数量 : 64

  • 位数 : 96

  • 行数 : 3

  • PCB 安装方向 : 垂直

  • 列数 : 32

  • 信号位置数量 : 96

  • 装载行 : A, B, C

电气特征

  • 工作电压 (VDC): 1000

  • 工作电压 (VAC): 1000

主体特性

  • 主要产品颜色 : 灰色

接触件特性

  • 端子接合区域电镀材料厚度 (µm): .076

  • 端子类型 : 插针

  • PCB 端子端接区域电镀材料 : 锡铅

  • 端子基材 : 黄铜

  • 端子接触部电镀材料 : 镀金

  • PCB 端子端接区域电镀材料厚度 (µm): 2.54 – 5.08

  • 端子额定电流（最大值） (A): 1.5

端接特性

  • PCB 端接方法 : 通孔 - 焊接

  • 端接柱体和尾部长度 : 3 mm [ .118 in ]

机械附件

  • 连接器安装类型 : 板安装

壳体特性

  • 中心线（间距） : 2.54 mm [ .1 in ]

尺寸

  • 行间距 : 2.54 mm [ .1 in ]

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • 屏蔽 : 否

  • 电路应用 : Signal

包装特性

  • 封装方法 : Carton
