产品  描述

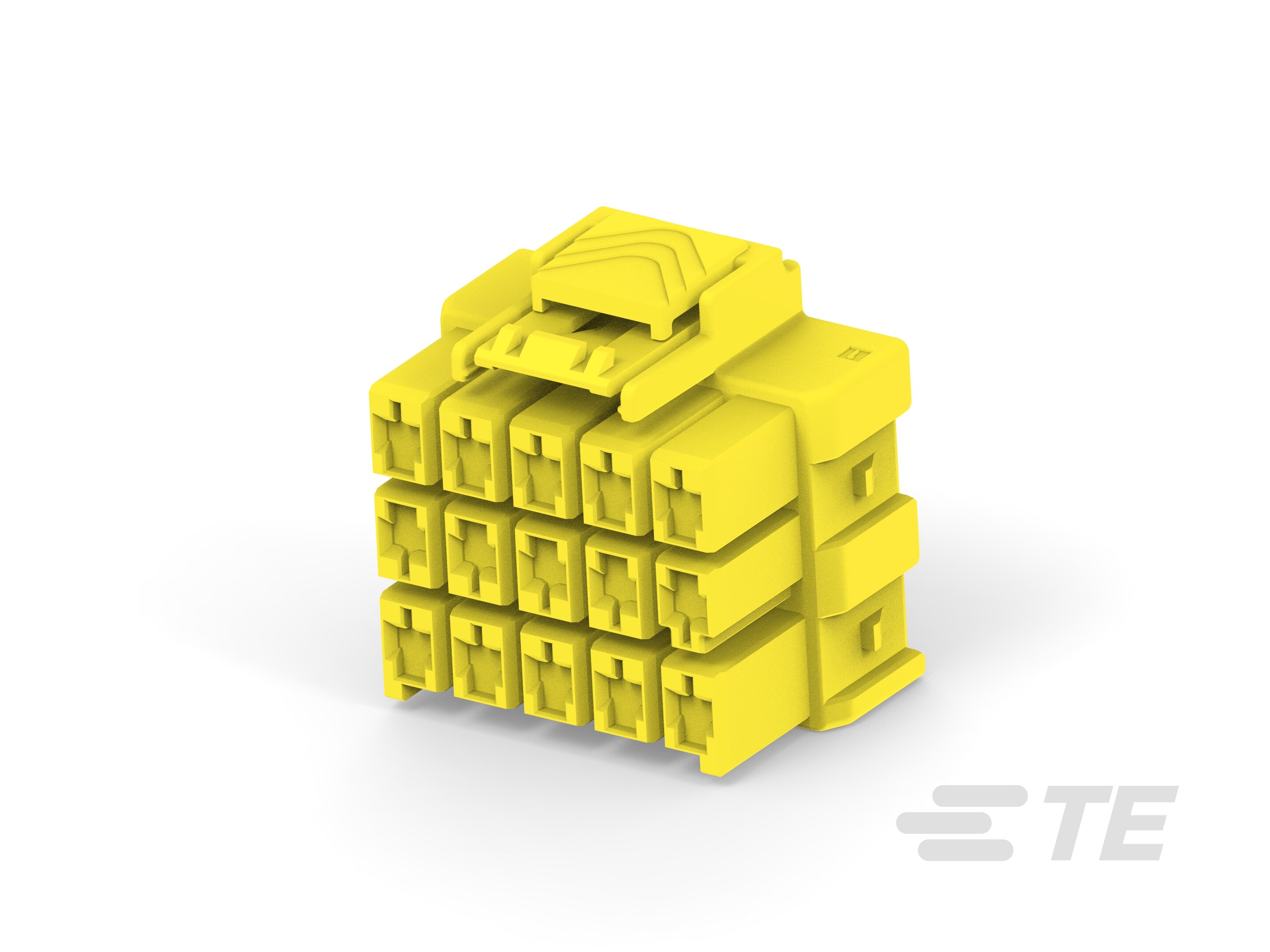

POWER TRIPLE LOCK standard temperature plugs mate to corresponding caps or headers. They are loaded with receptacle contacts and have various options available. 查看全部 POWER TRIPLE LOCK STD TEMP PLUG (48)

产品图纸

产品规格

机构认证

特性

产品  描述

POWER TRIPLE LOCK standard temperature plugs mate to corresponding caps or headers. They are loaded with receptacle contacts and have various options available. 查看全部 POWER TRIPLE LOCK STD TEMP PLUG (48)

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 产品类型 : 护套

  • 壳体类型 : 插头

  • Connector System : 线到线

  • Sealable :

  • 连接器和端子端接到 : 电线和电缆

  • 端子类型 : 母端

结构特性

  • Number of Positions : 15

  • 电源针数量 : 15

  • 行数 : 3

  • 行间距 : .319 mm [ 8.1 in ]

  • 键控 : D

电气特征

  • 工作电压 (VAC): 600

  • 工作电压 (VDC): 600

接触件特性

  • 端子保持力 : Without

  • 端子布局 : 矩阵

端接特性

  • 线缆端接方法 : 压接

机械附件

  • 面板安装特性 : 不带

  • 连接器安装类型 : 电缆安装

壳体特性

  • Centerline (Pitch) : 6 mm [ .236 in ]

  • UL 防火等级 : UL 94V-0

  • 壳体颜色 : 黄色

  • 外壳材料 : PBT GF

  • 出线角度 : 直式

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • Circuit Application : Power

识别标记

  • 电路识别特性 : 带有

行业标准

  • 灼热丝额定值 : 标准件 - 非灼热丝

  • 机构/标准 : UL

  • 机构/标准号码 : E28476

  • UL 等级 : 获得认可

包装特性

  • 封装方法 : 纸箱

其他

  • 适用于 : CPA, 母端外壳, 母端(插座)端子, 端子锁定片
