4-1823467-8

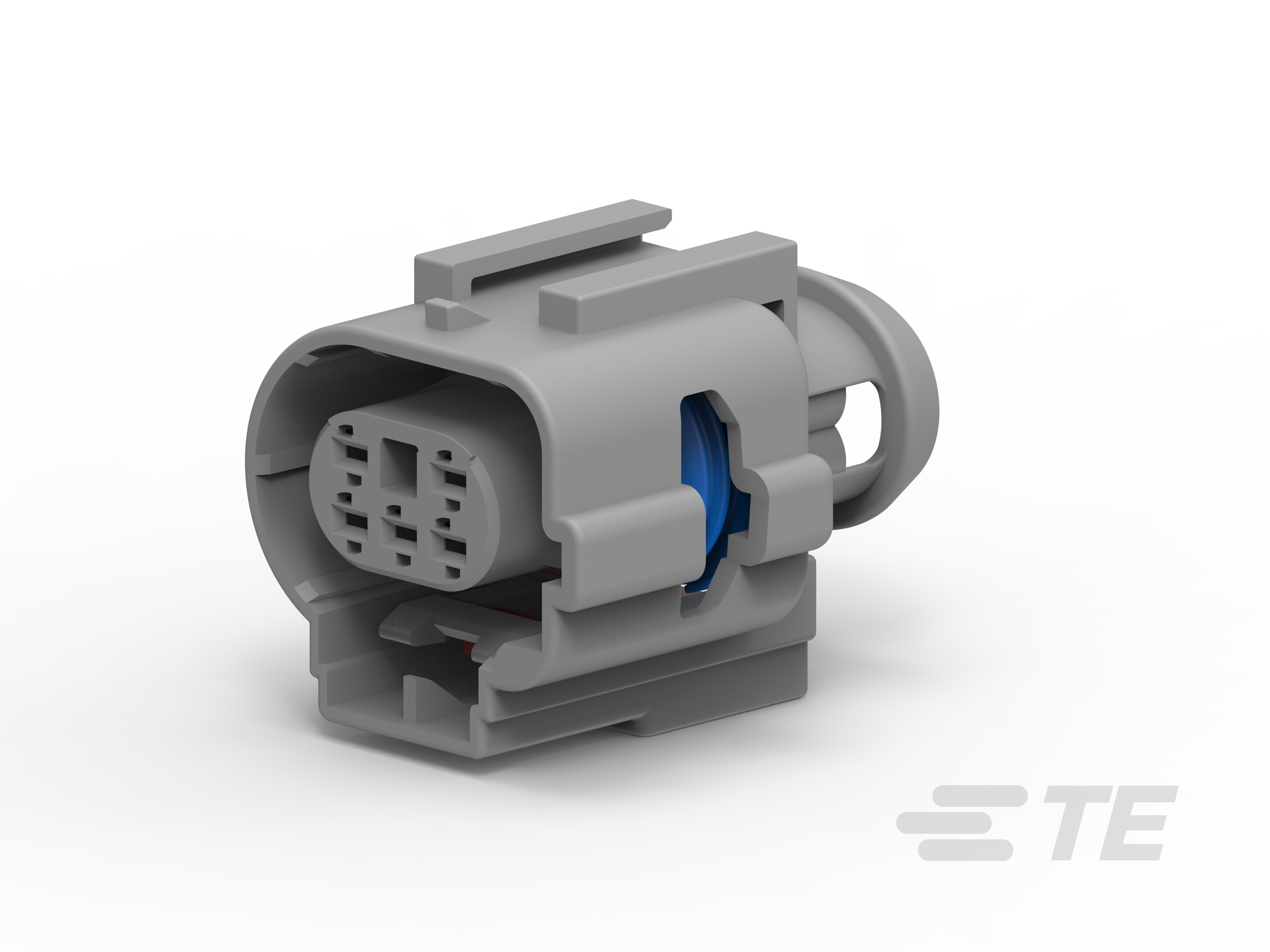

12 V, 6 Position, Automotive Housing for Female Terminals, Wire-to-Wire, 4 mm [.157 in] Centerline, Sealable, Gray, Wire & Cable, Power, AMP MCP 1.5K
4-1823467-8
12 V, 6 Position, Automotive Housing for Female Terminals, Wire-to-Wire, 4 mm [.157 in] Centerline, Sealable, Gray, Wire & Cable, Power, AMP MCP 1.5K
-
- AMP MCP
- AMP MCP 1.5K
- TE 内部编号 4-1823467-8
- TE 内部产品描述 6POS,AMP MCP 1.5K,REC HSG,ASSY,SLD
- 所有 AMP MCP，密封连接器壳体 (97)
-
标称电压架构 (V): 12
-
连接器和壳体类型 : 母端子护套
-
位数 : 6
-
可密封 : 是
-
工组温度范围 (°C): -40 – 150
文档
产品图纸
- 6POS, AMP MCP1.5K, REC. HOUSING 6POLIG, AMP MCP1.5K, BUCHSENGEHAEUSE ASSY ENG_CD_1823467_D.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_4-1823467-8_C.pdf 3D
- 下载查看 ENG_CVM_CVM_4-1823467-8_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_4-1823467-8_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_4-1823467-8_C.3d_stp.zip 英文版本
产品规格
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
混合型连接器 : 否
-
连接器和壳体类型 : 母端子护套
-
可密封 : 是
-
主要锁定特性 : 外壳集成
-
连接器系统 : 线到线
-
连接器和端子端接到 : 电线和电缆
结构特性
-
空白孔位 : 3
-
位数 : 6
-
行数 : 2
电气特征
-
工作电压 (VDC): 500
-
标称电压架构 (V): 12
主体特性
-
出线角度 : 180°
-
主要产品颜色 : 灰色
-
连接器和键控代码 : H
接触件特性
-
端子类型 : 母端
-
端子大小 : 1.5K
-
对接公端宽度 : 1.5 mm [ .059 in ]
机械附件
-
接合对准类型 : 极化
-
端子位置保证 : 否
-
应力消除 : 不带
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PA
-
中心线（间距） : 4 mm [ .157 in ]
尺寸
-
连接器高度 : 36.4 mm [ 1.43 in ]
-
产品长度 : 25.5 mm [ 1 in ]
-
行间距 : 4 mm [ .157 in ]
-
产品宽度 : 27.3 mm [ 1.07 in ]
使用环境
-
工组温度范围 (°C): -40 – 150
操作/应用
-
电路应用 : 电源
其他
-
能够保证连接器位置 : 是
