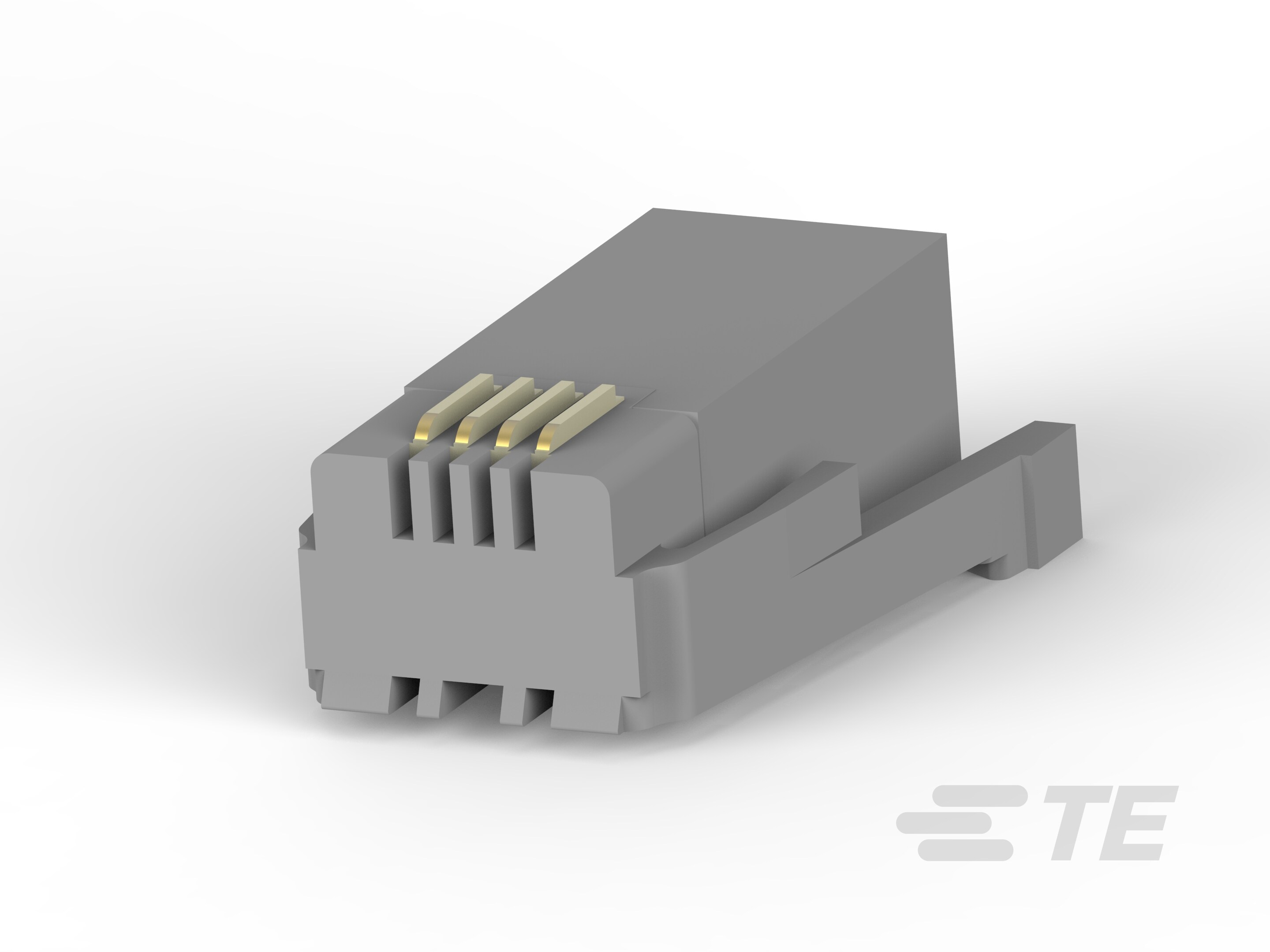

4 Position, SDL Plug, Cable-to-Board, 24 AWG, .2 mm² / .205 mm² Wire, Flat Ribbon Cable, 1.27 mm [.05 in] Centerline, Wire & Cable, Signal
4-1761184-1
4 Position, SDL Plug, Cable-to-Board, 24 AWG, .2 mm² / .205 mm² Wire, Flat Ribbon Cable, 1.27 mm [.05 in] Centerline, Wire & Cable, Signal
-
- AMPLIMITE
- TE 内部编号 4-1761184-1
- TE 内部产品描述 4 SDL FLAT PLUG ASSY
-
连接器和壳体类型 : 插头
-
与线缆类型兼容 : 扁平带状电缆
-
线径 (AWG): 24
-
线径 (mm²): .2 | .205
-
连接器系统 : 缆到板
文档
产品图纸
- PLUG ASSY, FLAT CABLE, 50 SERIES, SDL ENG_CD_1761184_B1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_4-1761184-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_4-1761184-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_4-1761184-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_4-1761184-1_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2086_K.pdf 英文版本
- 产品规格 ENG_SS_108-2047_E.pdf 英文版本
- 合格检测报告 JPN_SS_501-34_B.pdf 日语
- ENG_SS_501-34_B.pdf 英文版本
- S_501-34_B.tif 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-9072_C.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_CERT_E28476_19880809_C1_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
插座配置 : 标准
-
连接器和壳体类型 : 插头
-
连接器系统 : 缆到板
-
连接器和端子端接到 : 电线和电缆
结构特性
-
与线缆类型兼容 : 扁平带状电缆
-
位数 : 4
主体特性
-
屏蔽材料 : 黄铜
-
屏蔽电镀材料 : 镍打底镀锡
接触件特性
-
端子接合区域电镀材料厚度 : 1.27 µm [ 50 µin ]
-
端子基材 : 铜合金
-
端子接触部电镀材料 : 金 (Au)
-
端子额定电流（最大值） (A): 1.5
机械附件
-
PCB 安装固定 : 不带
-
极性代码 : D
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
壳体颜色 : 烟灰色
-
外壳材料 : 聚碳酸酯
-
中心线（间距） : 1.27 mm [ .05 in ]
尺寸
-
导体绝缘直径范围 : 1.27 mm [ .05 in ]
-
线径 (AWG): 24
-
线径 (mm²): .2 | .205
使用环境
-
工组温度范围 : -20 – 80 °C [ -4 – 176 °F ]
操作/应用
-
电路应用 : Signal
