规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

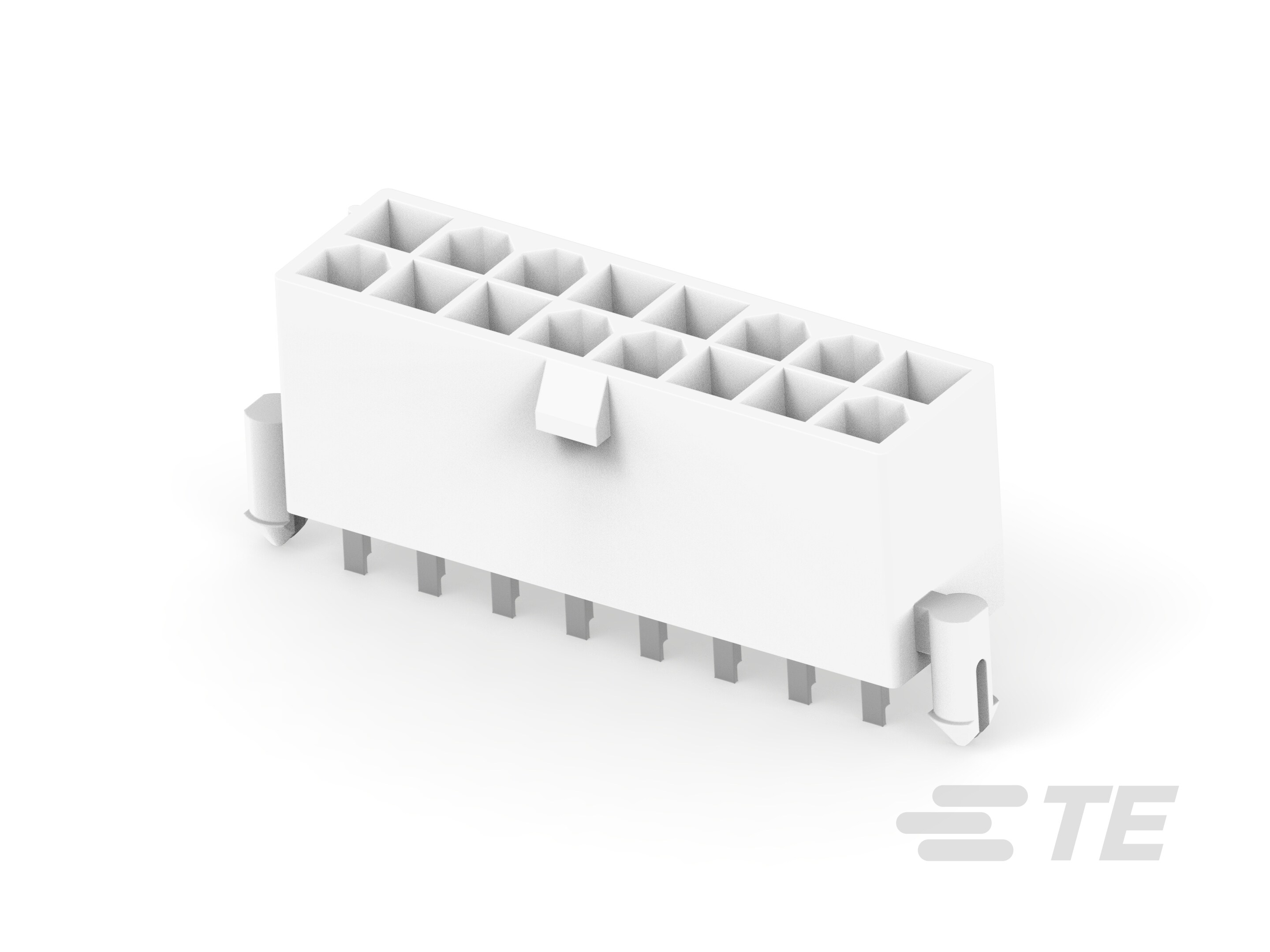

产品类型特性

  • 连接器形状 : 矩形

  • PCB 连接器组件类型 : PCB 安装接头

  • 连接器系统 : 线到板

  • 接头类型 : 全部带罩

  • 可密封 :

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • 装载位置数量 : 16

  • 电源位置数量 : 16

  • 位数 : 16

  • 行数 : 2

  • PCB 安装方向 : 垂直

电气特征

  • 工作电压 (VAC): 600

主体特性

  • 主要产品颜色 : 土黄色

接触件特性

  • 端子基材 : 黄铜合金

  • PCB 端子端接区域电镀材料 :

  • 端子底板材料 :

  • 端子接合区域电镀材料厚度 : .76 µm [ 30 µin ]

  • 端子底板材料厚度 : 1.27 µm [ 50 µin ]

  • 端子布局 : 矩阵

  • PCB 端子端接区域电镀材料厚度 : 3.04 µm [ 120 µin ]

  • 端子接触部电镀材料 :

  • 端子类型 : 公端

  • 端子额定电流(最大值) (A): 9

端接特性

  • 端接柱体和尾部长度 : 3.5 mm [ .138 in ]

  • PCB 端接方法 : 通孔 - 焊接

机械附件

  • 接合固定类型 : 锁定公端

  • PCB 安装固定类型 : 板锁

  • 接合固定 : 带有

  • 接合对准类型 : 键控

  • 连接器安装类型 : 板安装

  • 接合对准 : 带有

  • PCB 安装对准 : 不带

  • PCB 安装固定 : 带有

壳体特性

  • 外壳材料 : 尼龙

  • 中心线(间距) : 4.2 mm [ .165 in ]

尺寸

  • 行间距 : 4.2 mm [ .165 in ]

  • PCB 厚度(建议) : 1.78 mm [ .07 in ]

  • 连接器宽度 : 9.75 mm [ .384 in ]

  • 连接器高度 : 12.8 mm [ .504 in ]

  • 连接器长度 : 34.8 mm [ 1.37 in ]

使用环境

  • 工作温度(最大值) : 105 °C [ 221 °F ]

  • 工作温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • 电路应用 : 电源

行业标准

  • 与已批准的标准产品兼容 : UL E28476

  • 与机构/标准产品兼容 : CSA, UL

  • 灼热丝额定值 : 标准件 - 非灼热丝

  • UL 阻燃性等级 : UL 94V-0

  • UL 等级 : 获得认可

包装特性

  • 封装数量 : 135

  • 封装方法 : Tray
