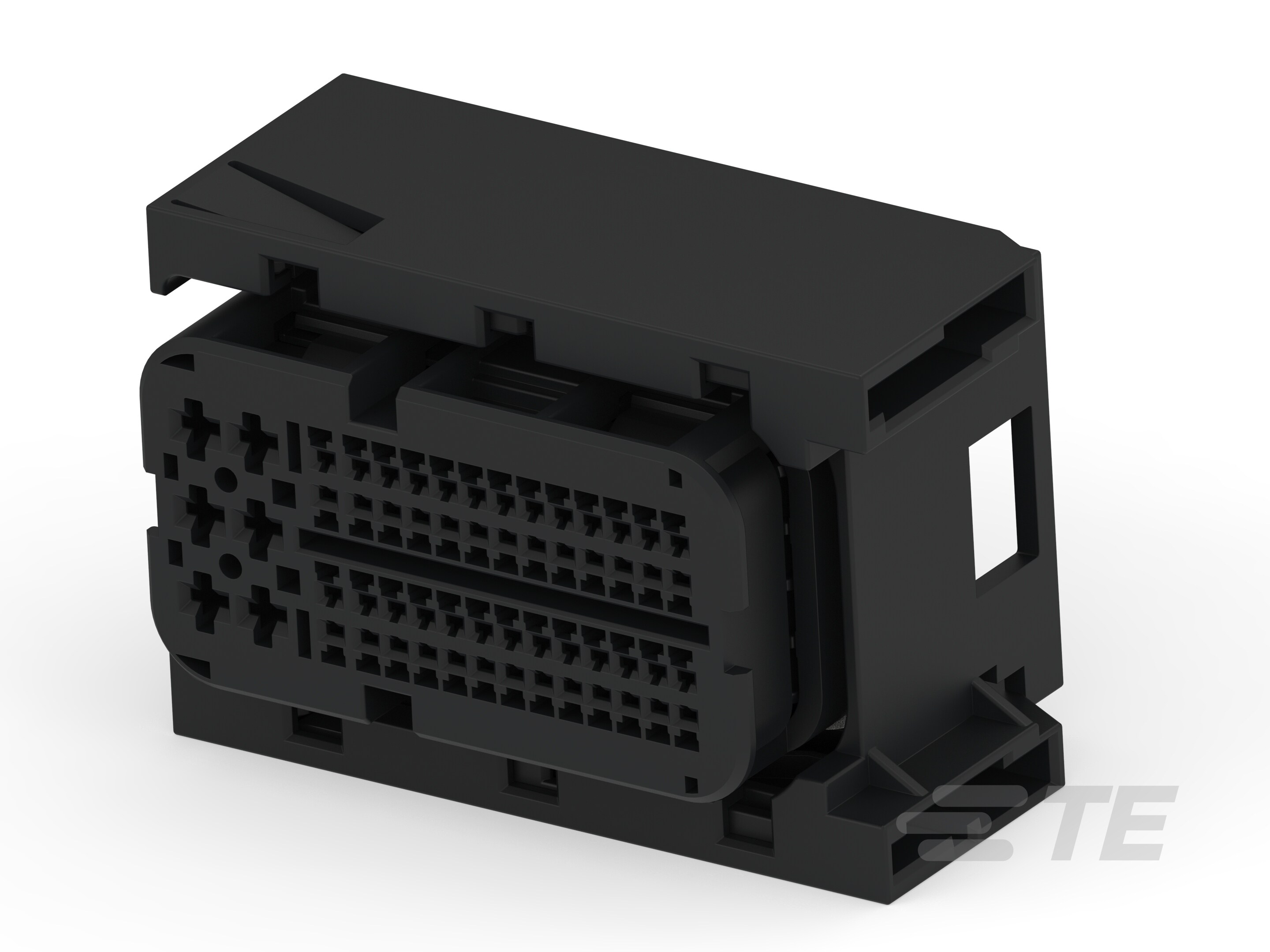

4-1564285-1
12 V, 58 Position, Automotive Housing for Female Terminals, Wire-to-Board, 2.5 mm / 3 mm / 5 mm [.1 in / .12 in / .2 in] Centerline, Sealable, Hybrid
4-1564285-1
12 V, 58 Position, Automotive Housing for Female Terminals, Wire-to-Board, 2.5 mm / 3 mm / 5 mm [.1 in / .12 in / .2 in] Centerline, Sealable, Hybrid
-
- AMP MCP
- MCON 1.2mm ,
- AMP MCP 2.8
- TE 内部编号 4-1564285-1
- TE 内部产品描述 58POS, MIXED,REC HSG,ASSY
-
标称电压架构 (V): 12
-
连接器和壳体类型 : 母端子护套
-
位数 : 58
-
可密封 : 是
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
文档
产品图纸
- DIFFERENT PINOUT CONFIGURATION FOR 58 POS. CONNECTOR ENG_CD_1564285_F.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_4-1564285-1_D.pdf 3D
- 下载查看 ENG_CVM_CVM_4-1564285-1_D.2d_dxf.zip 英文版本
- ENG_CVM_CVM_4-1564285-1_D.3d_igs.zip 英文版本
- ENG_CVM_CVM_4-1564285-1_D.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-18965_E.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 是
-
连接器和壳体类型 : 母端子护套
-
可密封 : 是
-
主要锁定特性 : 外壳集成
-
连接器系统 : 线到板
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 58
-
行数 : 4
电气特征
-
工作电压 (VDC): 14
-
标称电压架构 (V): 12
主体特性
-
出线角度 : 180° | 90°
-
主要产品颜色 : 黑色
接触件特性
-
端子类型 : 母端
-
端子大小 : 1.2mm | 2.8mm
-
对接公端宽度 (mm): 1.2 | 2.8
-
对接公端宽度 (in): .047 | .11
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
端子位置保证 : 是
-
应力消除 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PA GF
-
中心线（间距） (mm): 2.5 | 3 | 5
-
中心线（间距） (in): .1 | .12 | .2
尺寸
-
连接器高度 : 42 mm [ 1.65 in ]
-
产品长度 : 61.9 mm [ 2.43 in ]
-
产品宽度 : 35.7 mm [ 1.4 in ]
-
行间距 : 3 mm [ .12 in ]
使用环境
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
-
工作温度（最大值） : 125 °C [ 257 °F ]
包装特性
-
封装方法 : Box
-
封装数量 : 156
其他
-
可维修 : 是
-
能够保证连接器位置 : 否
