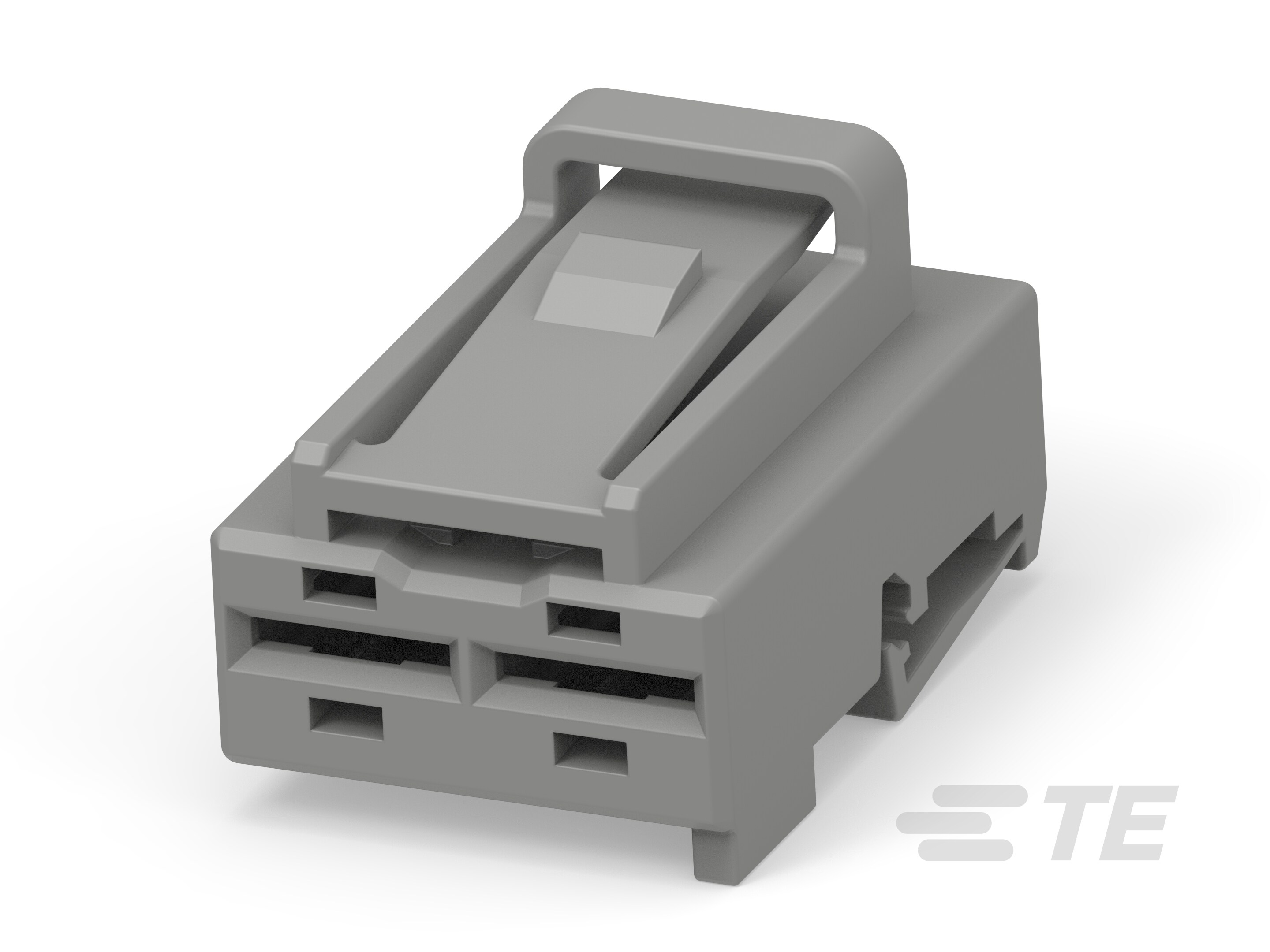

4-1418506-2
2 Position Housing, Housing for Female Terminals, Wire-to-Wire, 8 mm [.314 in] Centerline, Gray, Wire & Cable, Power, Hybrid
4-1418506-2
2 Position Housing, Housing for Female Terminals, Wire-to-Wire, 8 mm [.314 in] Centerline, Gray, Wire & Cable, Power, Hybrid
-
- AMP
- AMP MCP 连接器系统 ,
- AMP MCP 6.3/4.8K
- TE 内部编号 4-1418506-2
- TE 内部产品描述 MCP6,3 RECEPTACLE HOUSING 2POS
-
位数 : 2
-
连接器和壳体类型 : 母端子护套
-
对接公端宽度 : 6.3 mm [ .248 in ]
-
连接器系统 : 线到线
-
中心线（间距） : 8 mm [ .314 in ]
文档
产品图纸
- 2 POS SOCKET HOUSING AMP MCP6.3K 2-pol. Buchsengehaeuse AMP MCP6.3K ENG_CD_1418506_A4.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_4-1418506-2_A_c-4-1418506-2-a-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_4-1418506-2_A_c-4-1418506-2-a.2d_dxf.zip 英文版本
- ENG_CVM_CVM_4-1418506-2_A_c-4-1418506-2-a.3d_igs.zip 英文版本
- ENG_CVM_CVM_4-1418506-2_A_c-4-1418506-2-a.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-18523-1_A.pdf 英文版本
- 产品规格 ENG_SS_108-18846_A1.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 否
-
连接器和壳体类型 : 母端子护套
-
连接器系统 : 线到线
-
可密封 : 否
-
主要锁定特性 : 端子上
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 2
-
行数 : 1
电气特征
-
工作电压 (VDC): 36
-
标称电压架构 (V): 36
主体特性
-
出线角度 : 180°
-
主要产品颜色 : 灰色
-
连接器和键控代码 : D
接触件特性
-
端子类型 : 母端
-
端子大小 : 6.3mm
-
对接公端宽度 : 6.3 mm [ .248 in ]
-
端子额定电流（最大值） (A): 55
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
端子位置保证 : 是
-
应力消除 : 不带
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PBT GF
-
中心线（间距） : 8 mm [ .314 in ]
尺寸
-
连接器高度 : 24 mm [ .945 in ]
-
产品长度 : 16.8 mm [ .661 in ]
-
产品宽度 : 13.8 mm [ .543 in ]
使用环境
-
工作温度（最大值） : 120 °C [ 248 °F ]
-
工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
与机构/标准产品兼容 : DIN IEC 512
包装特性
-
封装方法 : Box
-
封装数量 : 1000
其他
-
可维修 : 是
-
能够保证连接器位置 : 否
