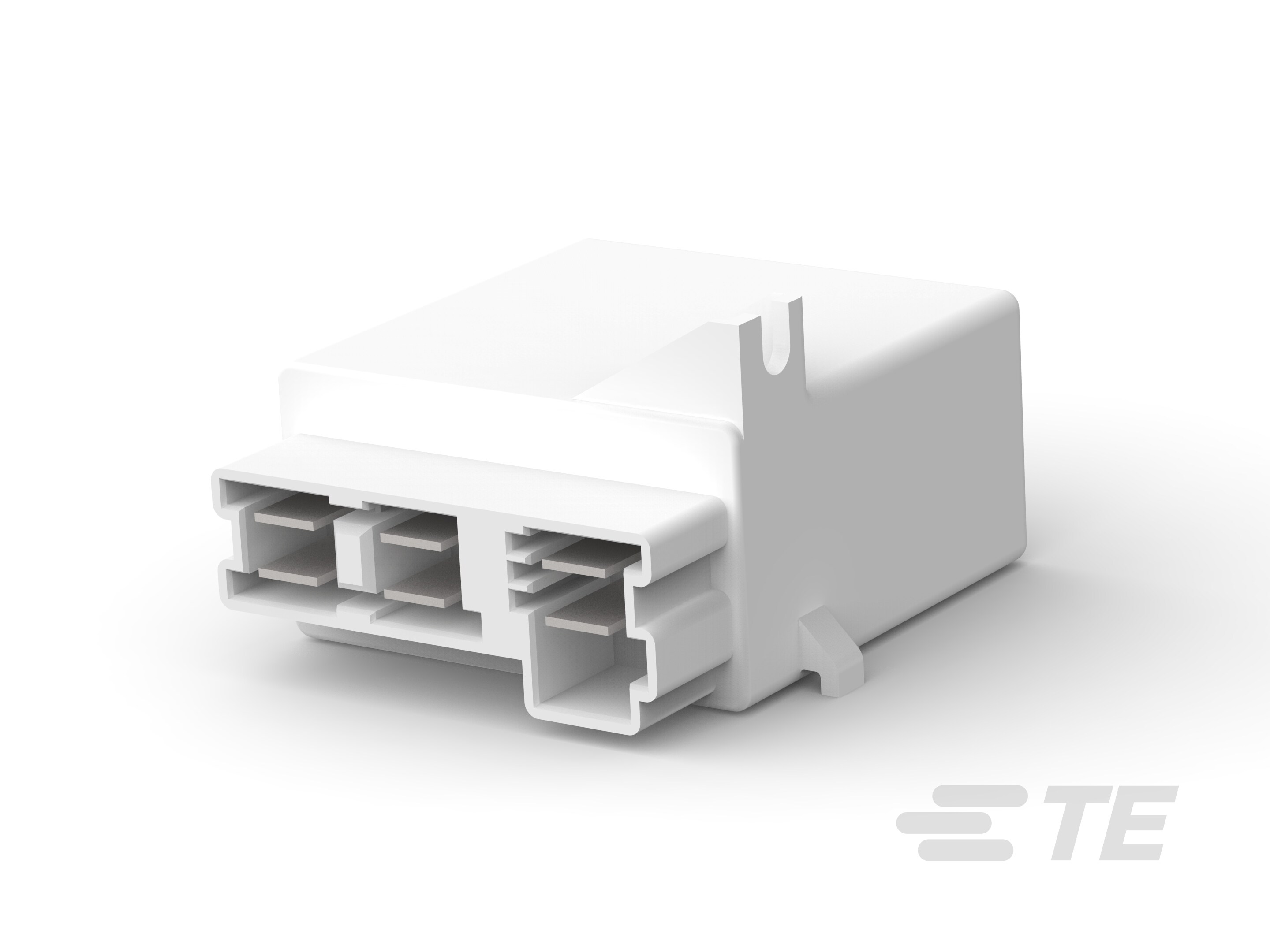

General Purpose Power Relay, Monostable, 2.2 VA Coil Power Rating AC, 4500 ohm Coil Resistance, 240 VAC Coil Voltage, SCHRACK Rast 5, Power Relays
4-1415419-9
General Purpose Power Relay, Monostable, 2.2 VA Coil Power Rating AC, 4500 ohm Coil Resistance, 240 VAC Coil Voltage, SCHRACK Rast 5, Power Relays
-
- SCHRACK
- SCHRACK Rast 5
- TE 内部编号 4-1415419-9
- TE 内部产品描述 0419 31 0301 00
- 别名 ID 41931030100
-
继电器类型 : 通用功率继电器
-
线圈励磁系统 : 单稳态
-
线圈功率额定值类 (VA): 2 – 3
-
线圈功率额定值（交流） (VA): 2.2
-
线圈电阻 (Ω): 4500
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_4-1415419-9_B_c-4-1415419-9-b-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_4-1415419-9_B_c-4-1415419-9-b.2d_dxf.zip 英文版本
- ENG_CVM_CVM_4-1415419-9_B_c-4-1415419-9-b.3d_igs.zip 英文版本
- ENG_CVM_CVM_4-1415419-9_B_c-4-1415419-9-b.3d_stp.zip 英文版本
数据表/目录页
- Rast 5 Power Relay 419 EA ENG_DS_419_EA_0411.pdf 英文版本
产品规格
- Definitions General Purpose Relays ENG_SS_Definitions_Relays_2.pdf 英文版本
机构认证
- VDE 证书 ENG_AAD_VDE_CERT_40008454_C1_2.pdf 英文版本
- CE 符合性声明 ENG_AAD_CE_CERT_WHF0010_C1_1.pdf 英文版本
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
继电器类型 : 通用功率继电器
结构特性
-
端子排列方式 : (2) x 1 Form A (SPST-NO)
-
端子极数 : 2
-
端子特性 : 3 mm 端子间隙, 分叉/双触点
电气特征
-
线圈功率额定值（交流） (VA): 2.2
-
线圈电阻 (Ω): 4500
-
线圈电压额定值 (VAC): 240
-
触点额定电流 (A): 16
-
端子开关电压（最大值） (VAC): 400
-
端子电压额定值 (VAC): 250
-
端子和线圈间绝缘初始电介质 (Vrms): 4000
-
相邻端子间绝缘初始电介质 (Vrms): 4000
-
端子极限连续电流 (A): 16
-
端子极限关合电流 (A): 25
-
打开端子间绝缘初始电介质 (Vrms): 2000
主体特性
-
产品重量 : 92 g [ 3.245 oz ]
接触件特性
-
端子材料 : AgCu3
端接特性
-
继电器连接类型 : 端子
-
端子配置 : 快速连接端子
机械附件
-
产品安装类型 : 平板天线
尺寸
-
产品高度 : 58.8 mm [ 2.31 in ]
-
产品长度 : 48.1 mm [ 1.89 in ]
-
产品宽度 : 33.7 mm [ 1.32 in ]
-
端子和线圈间绝缘漏电 : 8 mm [ .315 in ]
-
端子和线圈间绝缘间隙 : 6 mm [ .236 in ]
使用环境
-
环境温度（最大值） : 85 °C [ 185 °F ]
-
环境保护类别 : RTI
操作/应用
-
线圈励磁系统 : 单稳态
-
驱动系统 : AC
包装特性
-
封装方法 : Tray
其他
-
线圈功率额定值类 (VA): 2 – 3
-
端子电流类 (A): 16
-
宽度类（机械） (mm): 30 – 40
-
高度类（机械） (mm): 50 – 60
-
环境温度类 (°C): -20 – 85
-
长度类（机械） (mm): 50 – 55, 50 – 60
