该产品目前暂无库存。如需了解库存或其它产品信息,请与我们联系。

文档

产品图纸

产品规格

规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

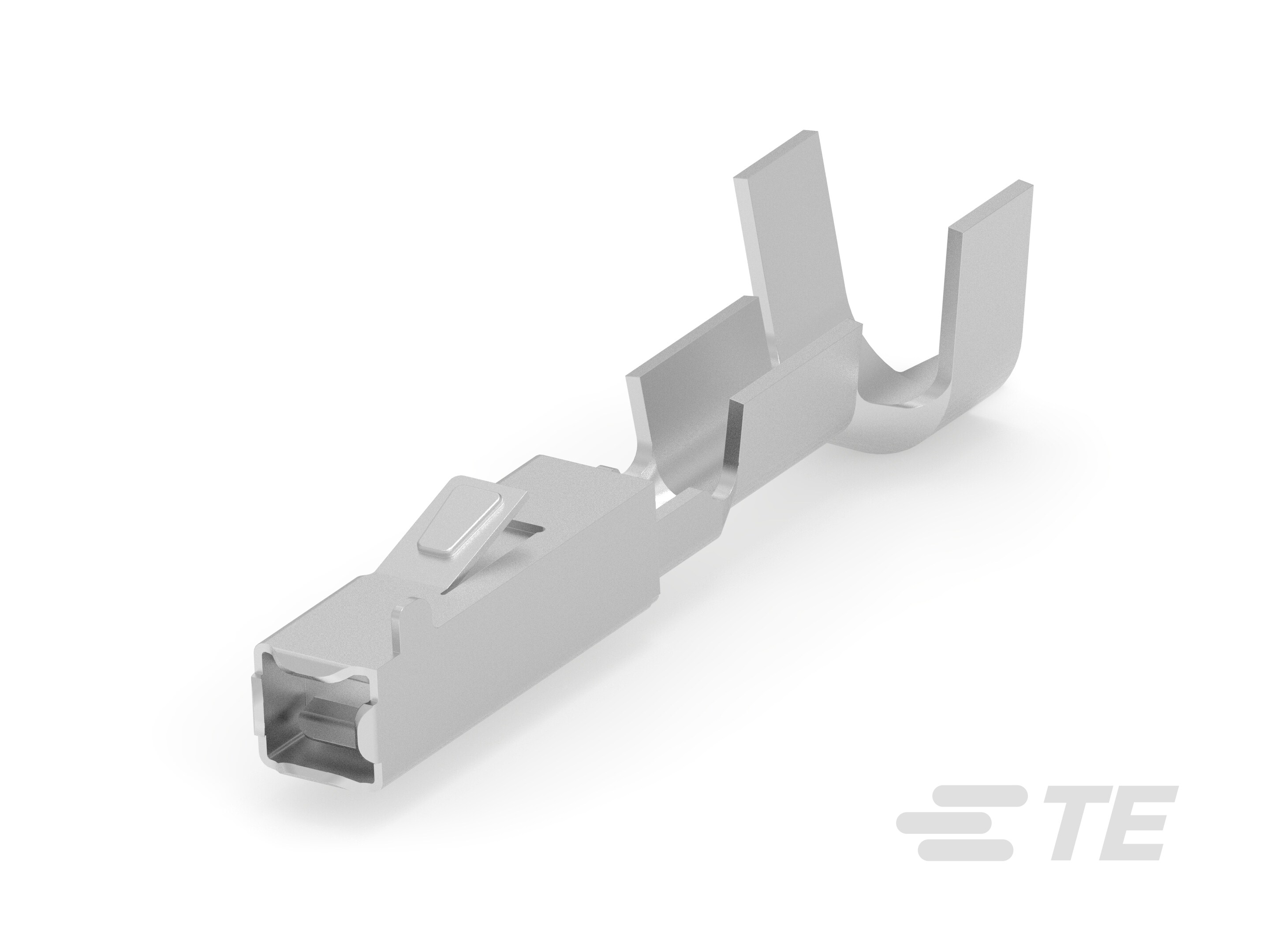

产品类型特性

  • 可密封 :

  • 主要锁定特性 : 锁定枪

接触件特性

  • 压接类型 : F 型压接

  • 端子制造 : 冲压成形

  • 端子大小 : .63mm

  • 端子类型 : 母端

  • 对接公端宽度 : .63 mm [ .025 in ]

  • 对接公端厚度 : .63 mm [ .025 in ]

  • 接触面电镀 : 锡 (Sn)

端接特性

  • 线缆端接方法 : 压接

  • 产品端接到 : 线缆

尺寸

  • 线径 (AWG): 22 – 20

  • 线径 (mm²): .35 – 5

  • 公端长度 : 15.05 mm [ .6 in ]

使用环境

  • 绝缘选项 : 非绝缘

  • 工作温度(最大值) : 120 °C [ 248 °F ]

  • 工作温度范围 : -40 – 120 °C [ -40 – 248 °F ]

包装特性

  • 封装方法 : Reel

  • 封装数量 : 7500

其他

  • 端子传导 : 0 – 24 A(低功率)

产品合规性
