该产品目前暂无库存。如需了解库存或其它产品信息,请与我们联系。

文档

产品图纸

数据表/目录页

规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

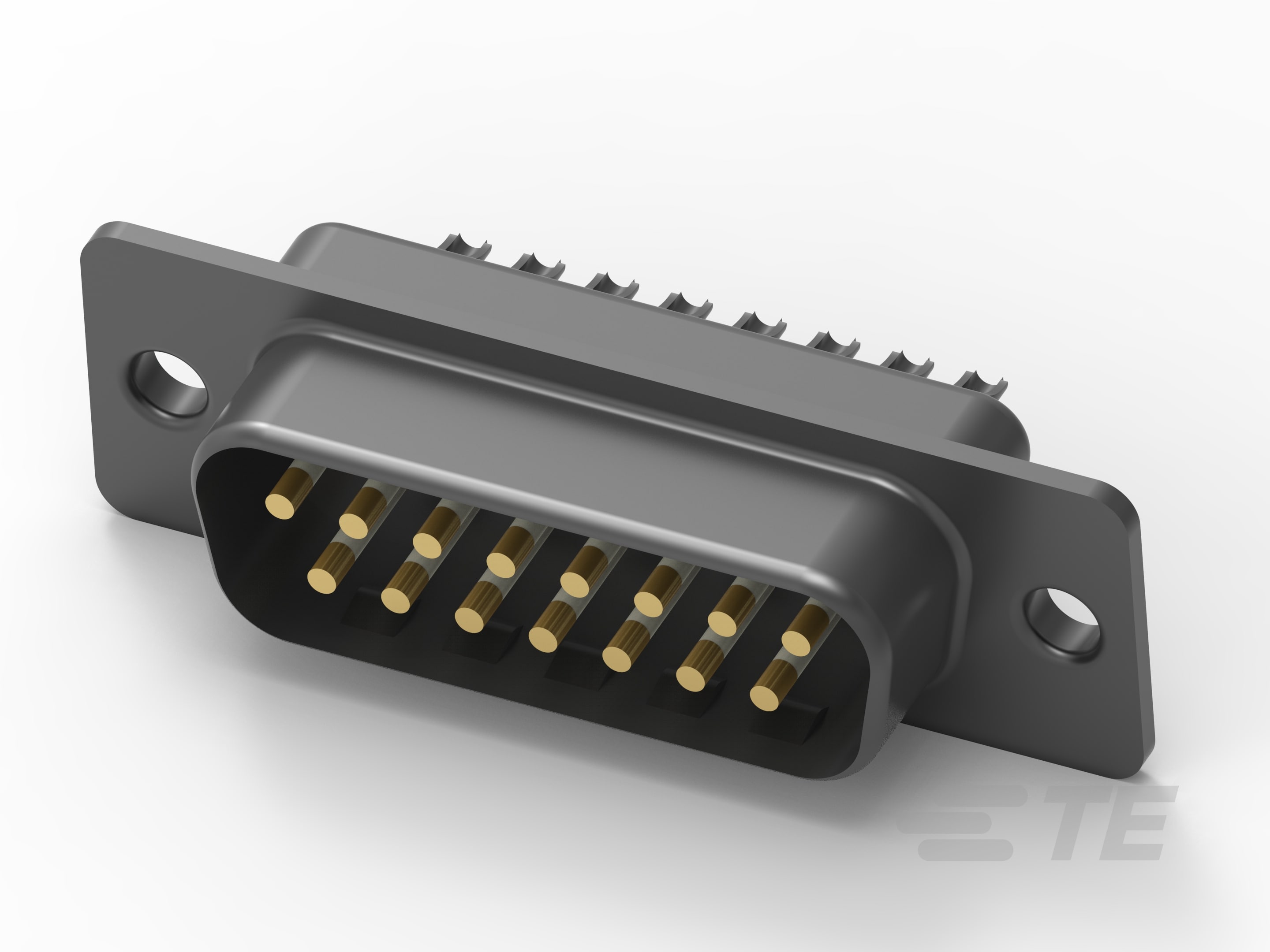

  • 连接器和壳体类型 : 插头

  • 连接器系统 : 缆到板

  • 连接器壳体尺寸 : 2

  • 可密封 :

  • 连接器和端子端接到 : 印刷电路板

  • 接地特定类型 : 接地凹痕

  • 壳体材料配置 : 正面金属外壳

结构特性

  • 位数 : 15

主体特性

  • 主要产品颜色 : 灰色

  • 外壳电镀材料 : 镍打底镀锡

  • 出线角度 : 180°

接触件特性

  • 端子基材 : 黄铜

  • PCB 端子端接区域电镀材料 :

  • 端子接触部电镀材料 :

  • 端子接合区域电镀材料厚度 (µm): .08

  • 端子类型 : 插针

  • 端子大小 : 尺寸 20

  • 端子额定电流(最大值) (A): 3

端接特性

  • 线缆端接方法 : 焊接, 焊接

机械附件

  • PCB 安装固定类型 :

  • 接合固定 : 带有

  • 接合固定类型 : 安装孔, 安装孔

  • 连接器安装类型 : 板安装

壳体特性

  • 外壳材料 : 热塑性

  • 外壳材料 :

  • 中心线(间距) : 2.74 mm [ .11 in ]

使用环境

  • 工作温度范围 : -55 – 125 °C [ -67 – 257 °F ]

操作/应用

  • 屏蔽 :

  • 电路应用 : Signal

行业标准

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装方法 : Tray

产品合规性
