规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。

产品类型特性

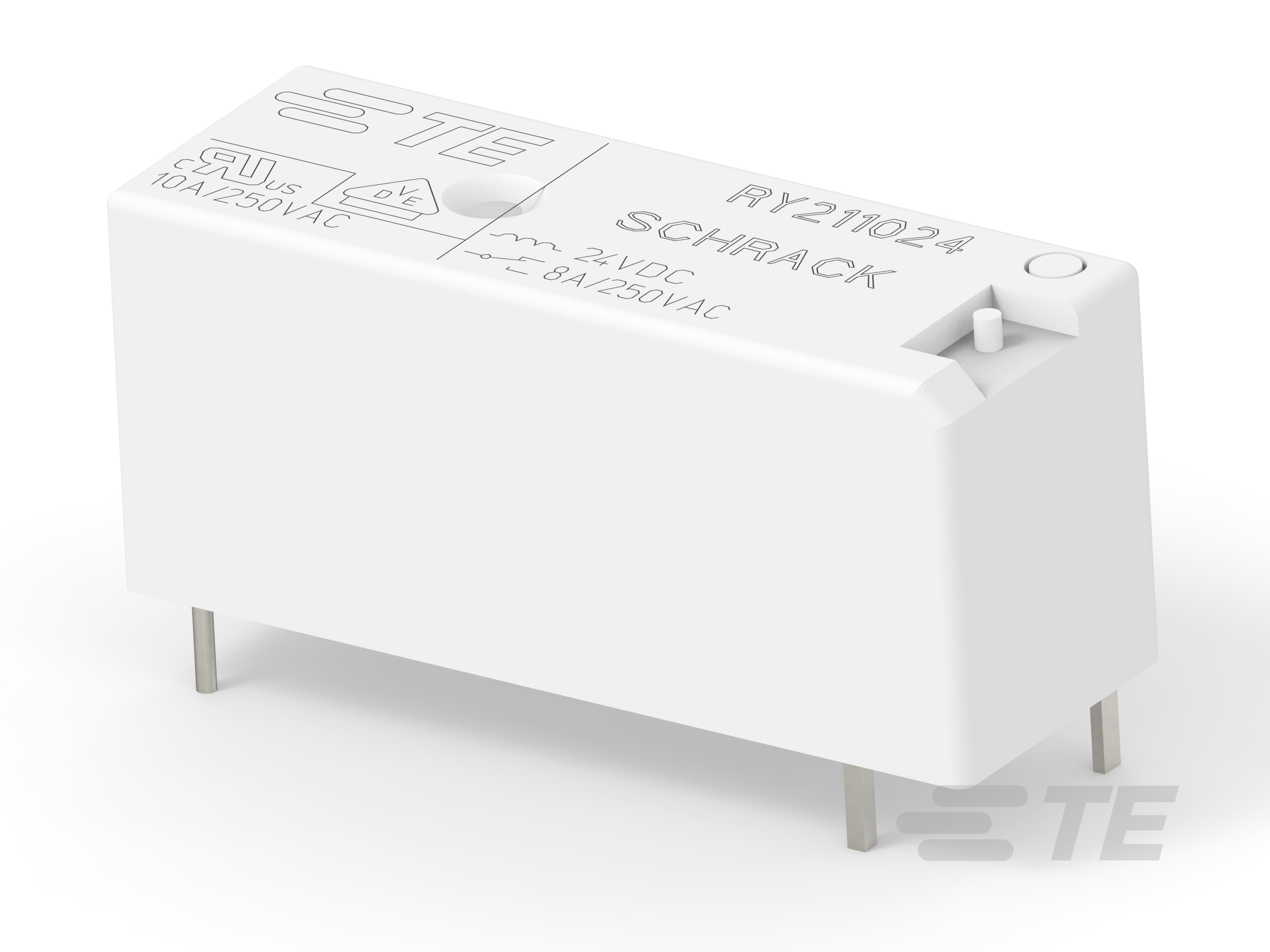

  • 继电器类型 : 通用功率继电器

结构特性

  • 线圈特性 : UL 线圈绝缘类 F

  • 端子极数 : 1

  • 端子排列方式 : 1 Form C、SPDT、1 C/O

电气特征

  • 线圈电阻 (Ω): 2350

  • 端子极限断开电流 (A): 8

  • 触点额定电流 (A): 8

  • 线圈电压额定值 (VDC): 24

  • 端子电压额定值 (VAC): 250

  • 线圈功率额定值 (W): .245

  • 端子和线圈间绝缘初始电介质 (Vrms): 5000

  • 端子极限关合电流 (A): 8

  • 打开端子间绝缘初始电介质 (Vrms): 1000

  • 端子开关负载(最小值) : 10mA @ 12V

  • 端子开关电压(最大值) (VAC): 400

  • 端子极限连续电流 (A): 8

  • 端子极限短时电流 (A): 8

主体特性

  • 产品重量 : 8 g [ .282 oz ]

  • 外壳类型 : Flux Proof Automatic Soldering

接触件特性

  • 端子材料 : AgNi0.15

端接特性

  • 干线端接和连接类型 : 焊针

  • 线圈端接和连接类型 : 焊针

机械附件

  • 产品安装类型 : 印刷电路板

尺寸

  • 产品高度 : 12.3 mm [ .484 in ]

  • 产品长度 : 28.5 mm [ 1.12 in ]

  • 产品宽度 : 10.1 mm [ .397 in ]

  • 端子和线圈间绝缘漏电 : 8 mm [ .315 in ]

  • 端子和线圈间绝缘间隙 : 8 mm [ .315 in ]

使用环境

  • 环境温度(最大值) : 70 °C [ 158 °F ]

  • 环境保护类别 : RTII

操作/应用

  • 线圈励磁系统 : 单稳态

  • 驱动系统 : DC

  • 焊接工艺 : 波峰焊接

包装特性

  • 封装方法 : Tube, 盒和管

其他

  • 端子电流类 (A): 16

  • 高度类(机械) (mm): 12 – 13

  • 长度类(机械) (mm): 25 – 30

  • 宽度类(机械) (mm): 10 – 12

  • 线圈功率额定值类 (W): .2 – .3

  • 环境温度类 (°C): 50 – 70
