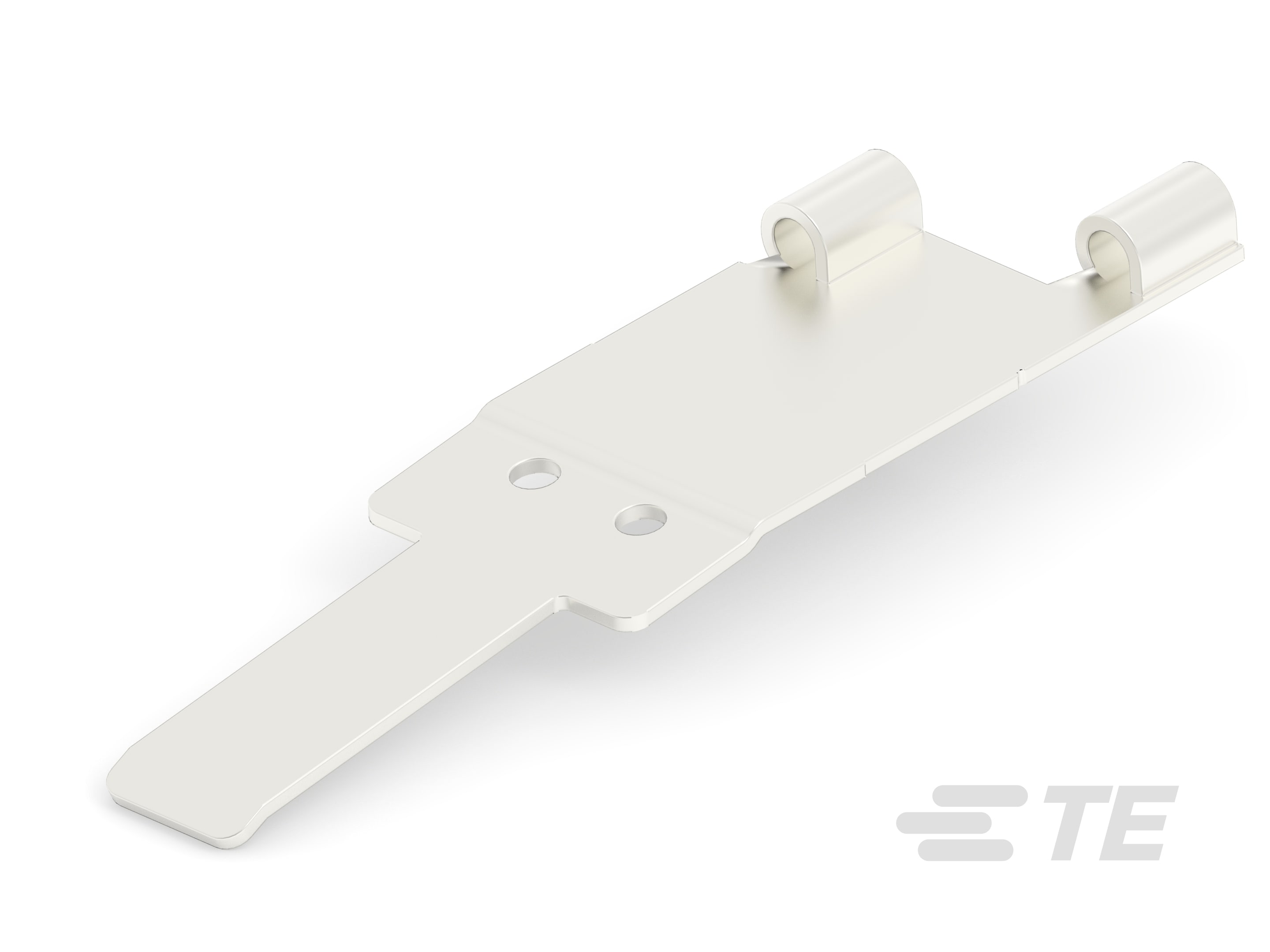

383079-2
20 – 16 AWG Wire Size, .5 – 1.25 mm² Wire Size, Serrated, 8 Serration, Length 41.4 mm [1.62 in], Bag, Open, Stranded Wire, Discrete Wire, Splices
383079-2
20 – 16 AWG Wire Size, .5 – 1.25 mm² Wire Size, Serrated, 8 Serration, Length 41.4 mm [1.62 in], Bag, Open, Stranded Wire, Discrete Wire, Splices
- TE 内部编号 383079-2
- TE 内部产品描述 REPACK OF 53112-1
-
线径 (AWG): 20 – 16
-
线径 (mm²): .5 – 1.25
-
可密封 : 否
-
接头特性 : 锯齿
-
端子材料厚度 : .51 mm [ .021 in ]
文档
产品图纸
- KITS, REPACKAGED RAILROAD RELAY CONTACTS ENG_CD_383079_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_383079-2_O.pdf 3D
- 下载查看 ENG_CVM_CVM_383079-2_O.2d_dxf.zip 英文版本
- ENG_CVM_CVM_383079-2_O.3d_igs.zip 英文版本
- ENG_CVM_CVM_383079-2_O.3d_stp.zip 英文版本
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
可密封 : 否
-
与分离式电线类型兼容 : 绞线
-
电线绝缘支持固定类型 : 非绝缘支撑
结构特性
-
锯齿数 : 8
-
与线缆类型兼容 : 分离式导线
主体特性
-
接头特性 : 锯齿
接触件特性
-
端子电镀材料 : 银
-
压线筒类型 : Open
端接特性
-
线缆端接方法 : 压接
机械附件
-
带导线绝缘 : 不带
尺寸
-
线径 (AWG): 20 – 16
-
线径 (mm²): .5 – 1.25
-
端子材料厚度 : .51 mm [ .021 in ]
-
产品长度 : 41.4 mm [ 1.62 in ]
使用环境
-
绝缘选项 : 非绝缘
行业标准
-
符合政府资质的接头 : 否
包装特性
-
封装数量 : 1
-
封装方法 : Bag
