374336-E

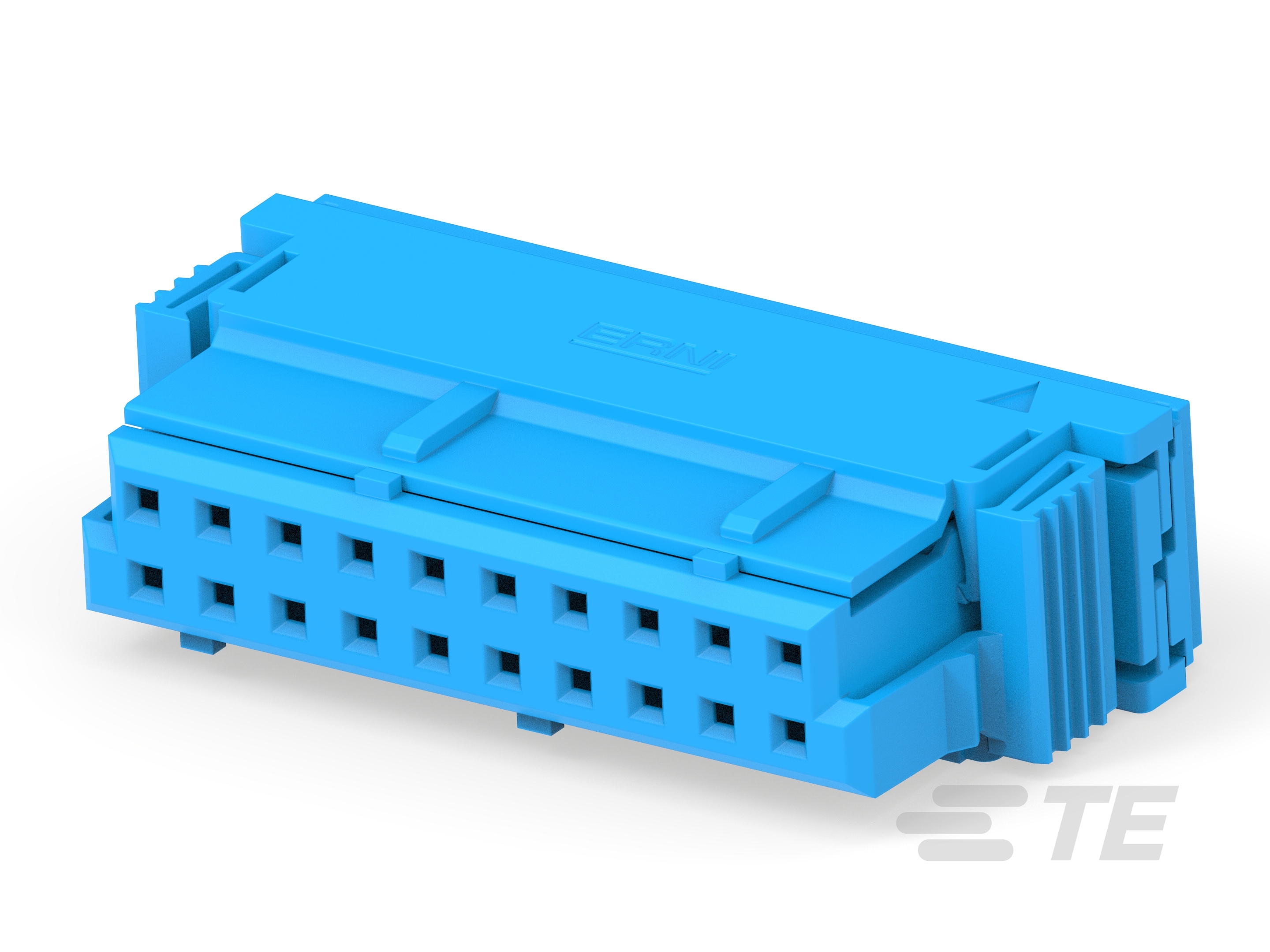

Housing, Housing for Female Terminals, Wire-to-Board, 20 Position, 2.54 mm [.1 in] Centerline, Crimp, 2 Row, Blue, Wire & Cable, Power & Signal
374336-E
Housing, Housing for Female Terminals, Wire-to-Board, 20 Position, 2.54 mm [.1 in] Centerline, Crimp, 2 Row, Blue, Wire & Cable, Power & Signal
- TE 内部编号 374336-E
- TE 内部产品描述 DRCBUG B 2,54 20 * CSI 163 E012 ADV J 2
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端子护套
-
连接器系统 : 线到板
-
位数 : 20
-
中心线（间距） : 2.54 mm [ .1 in ]
文档
产品图纸
- F 2,54 DRC-B, 20-pin GER_CD_324052-E-C_B1.pdf 德语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_374336-E_B.pdf 3D
- 下载查看 ENG_CVM_CVM_374336-E_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_374336-E_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_374336-E_B.3d_stp.zip 英文版本
数据表/目录页
- Datasheet - ERNI MaxiBridge 2.54mm Connectors GER_DS_erni-maxibridge-2.54mm-connectors-ds_2207.pdf 德语
- Datasheet - ERNI MaxiBridge 2.54mm Connectors ENG_DS_erni-maxibridge-2.54mm-connectors-ds_2207.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端子护套
-
连接器系统 : 线到板
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 20
-
行数 : 2
电气特征
-
工作电压 (VDC): 36
主体特性
-
主要产品颜色 : 蓝色
接触件特性
-
端子布局 : 矩阵
端接特性
-
线缆端接方法 : 压接
机械附件
-
接合固定类型 : 锁定
-
壳体内的端子定位器类型 : 压接扣入式
-
接合固定 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : PA 46 GF30
-
中心线（间距） : 2.54 mm [ .1 in ]
尺寸
-
行间距 : 1.27 mm [ .05 in ]
使用环境
-
工组温度范围 : -40 – 150 °C [ -40 – 302 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 45
-
封装方法 : Tray
