36951

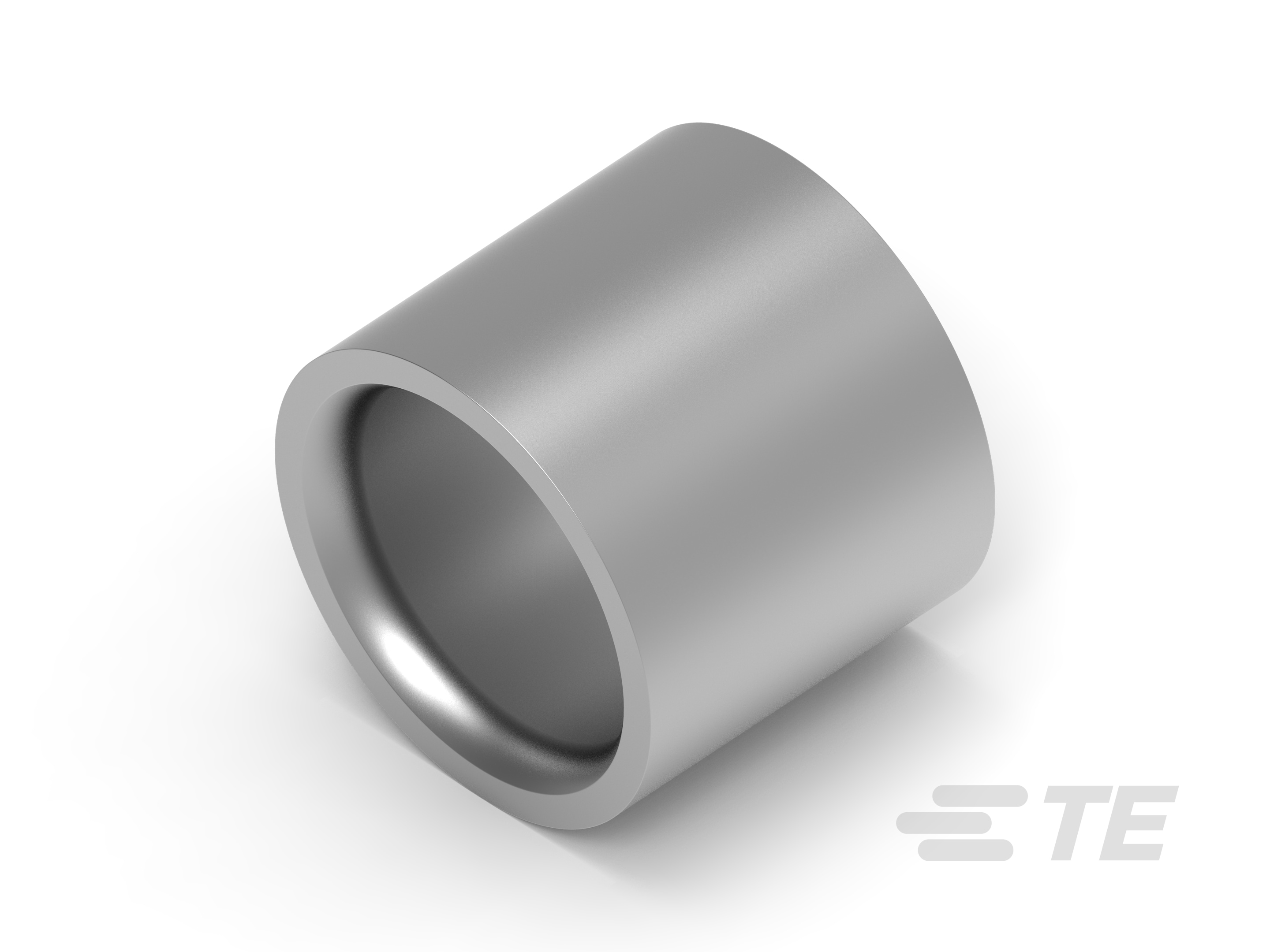

Parallel Splice, 4/0 AWG, 125 mm² Wire, 190000 – 231100 CMA, Uninsulated, Standard, Copper, 19.43 mm [.765 in] Length, Loose Piece, Closed Barrel
36951
Parallel Splice, 4/0 AWG, 125 mm² Wire, 190000 – 231100 CMA, Uninsulated, Standard, Copper, 19.43 mm [.765 in] Length, Loose Piece, Closed Barrel
-
- SOLISTRAND
- TE 内部编号 36951
- TE 内部产品描述 SPLICE,SOLIS PARA 4/0
-
接头类型 : 并行接头
-
线径 (AWG): 4/0
-
线径 (mm²): 125
-
可密封 : 否
-
接头特性 : 标准
文档
产品图纸
- SPLICE, PARALLEL, SOLISTRAND, 4/0 AWG ENG_CD_36951_F3.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_36951_J.pdf 3D
- 下载查看 ENG_CVM_CVM_36951_J.2d_dxf.zip 英文版本
- ENG_CVM_CVM_36951_J.3d_igs.zip 英文版本
- ENG_CVM_CVM_36951_J.3d_stp.zip 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-2049_P.pdf 英文版本
机构认证
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
接头附件类型 : 接头
-
接头类型 : 并行接头
-
可密封 : 否
-
与分离式电线类型兼容 : 实芯 | 绞线
-
电线绝缘支持固定类型 : 非绝缘支撑
结构特性
-
与线缆类型兼容 : 分离式导线
主体特性
-
产品重量 (g): 26.316
-
接头特性 : 标准
接触件特性
-
端子电镀厚度 (µin): 100
-
端子电镀材料 : 锡
-
端子基材 : 铜
-
压线筒类型 : Closed
机械附件
-
带导线绝缘 : 不带
尺寸
-
外径 : 22.07 mm [ .869 in ]
-
线径 (AWG): 4/0
-
线径 (mm²): 125
-
压线筒内径 : 16.13 mm [ .635 in ]
-
线径 (CMA): 190000 – 231100
-
端子材料厚度 : 2.67 mm [ .105 in ]
-
产品长度 : 19.43 mm [ .765 in ]
使用环境
-
绝缘选项 : 非绝缘
操作/应用
-
与电线基础材料兼容 : 铜
行业标准
-
符合政府资质的接头 : 否
包装特性
-
封装数量 : 50
-
封装方法 : 零散零件
