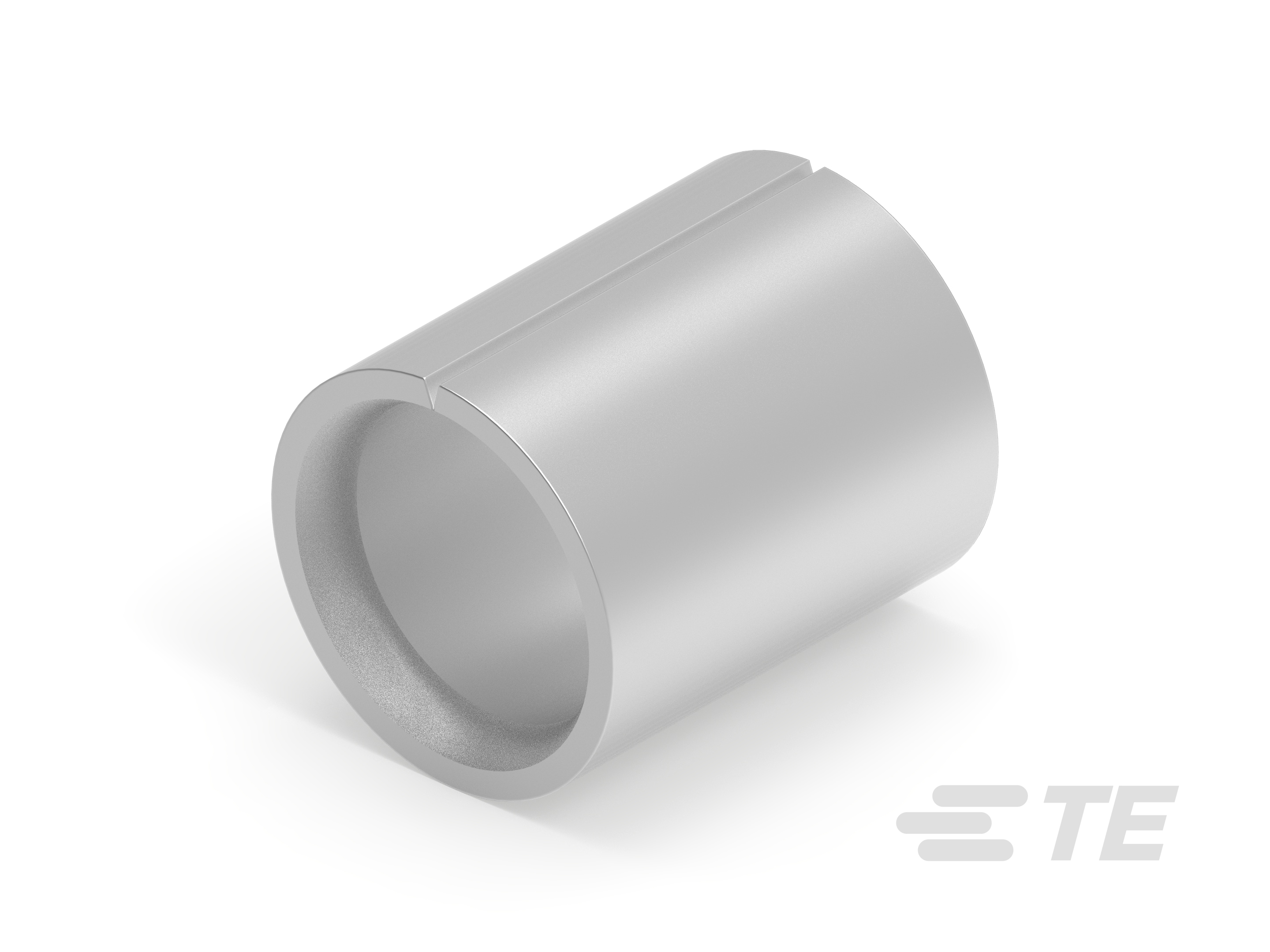

36946-2
Parallel Splice, 1/0 AWG, 41 – 60 mm² Wire, Serrated, 83700 – 119500 CMA, Copper, 18064 mm [.734 in] Length, Loose Piece, Closed Barrel
36946-2
Parallel Splice, 1/0 AWG, 41 – 60 mm² Wire, Serrated, 83700 – 119500 CMA, Copper, 18064 mm [.734 in] Length, Loose Piece, Closed Barrel
-
- SOLISTRAND
- TE 内部编号 36946-2
- TE 内部产品描述 SOLIS, PARA 1/0 60/40 SN-PB
-
接头类型 : 并行接头
-
线径 (AWG): 1/0
-
线径 (mm²): 41 – 60
-
可密封 : 否
-
接头特性 : 锯齿
文档
产品图纸
- SPLICE, PARALLEL, SOLISTRAND ENG_CD_36946_H2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_36946-2_S.pdf 3D
- 下载查看 ENG_CVM_CVM_36946-2_S.2d_dxf.zip 英文版本
- ENG_CVM_CVM_36946-2_S.3d_igs.zip 英文版本
- ENG_CVM_CVM_36946-2_S.3d_stp.zip 英文版本
数据表/目录页
- SOLISTRAND - QRG ENG_CS_1773464-2_0919.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
接头附件类型 : 接头
-
接头类型 : 并行接头
-
可密封 : 否
-
与分离式电线类型兼容 : 实芯 | 绞线
-
电线绝缘支持固定类型 : 非绝缘支撑
结构特性
-
与线缆类型兼容 : 分离式导线
主体特性
-
接头特性 : 锯齿
接触件特性
-
端子电镀厚度 (µin): 100
-
端子电镀材料 : 锡铅
-
端子基材 : 铜
-
压线筒类型 : Closed
机械附件
-
带导线绝缘 : 不带
尺寸
-
线径 (AWG): 1/0
-
线径 (mm²): 41 – 60
-
压线筒内径 : 11.28 mm [ .444 in ]
-
线径 (CMA): 83700 – 119500
-
端子材料厚度 : 1.78 mm [ .07 in ]
-
产品长度 : 18064 mm [ .734 in ]
使用环境
-
绝缘选项 : 非绝缘
操作/应用
-
与电线基础材料兼容 : 铜
行业标准
-
符合政府资质的接头 : 否
包装特性
-
封装数量 : 100
-
封装方法 : 零散零件
