36935

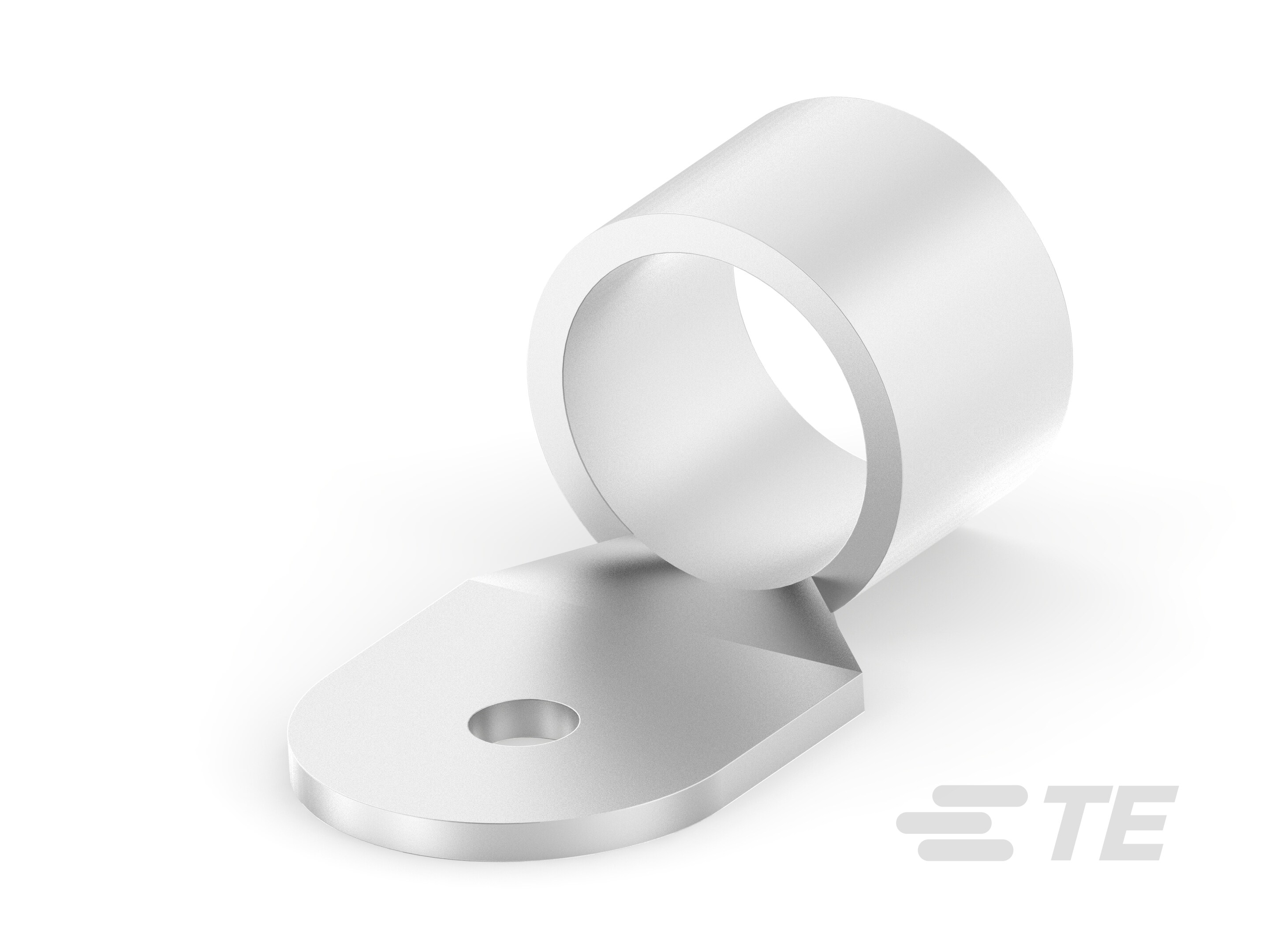

Closed Ring Tongue Terminal, 4/0 AWG, 5/8 / M16 Stud, 16.66 mm [.656 in] Stud Diameter, Closed Barrel, Straight, Tin Plating, Uninsulated
36935
Closed Ring Tongue Terminal, 4/0 AWG, 5/8 / M16 Stud, 16.66 mm [.656 in] Stud Diameter, Closed Barrel, Straight, Tin Plating, Uninsulated
-
- SOLISTRAND
- TE 内部编号 36935
- TE 内部产品描述 TERMINAL,SOLIS R 4/0 5/8
-
环形端子产品类型 : 闭环舌形端子
-
线径 (AWG): 4/0
-
线径 (mm²): 96.3 – 117
-
线径 (CMA): 190000 – 231100
-
螺钉尺寸 : 5/8, M16
文档
产品图纸
- TERMINAL, RING TONGUE, SOLISTRAND ENG_CD_36935_G2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_36935_T.pdf 3D
- 下载查看 ENG_CVM_CVM_36935_T.2d_dxf.zip 英文版本
- ENG_CVM_CVM_36935_T.3d_igs.zip 英文版本
- ENG_CVM_CVM_36935_T.3d_stp.zip 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-2049_P.pdf 英文版本
机构认证
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
环形端子产品类型 : 闭环舌形端子
-
螺钉尺寸 : 5/8, M16
-
可密封 : 否
-
电线绝缘支持固定类型 : 非绝缘支撑
结构特性
-
孔数 : 1
主体特性
-
产品重量 (g): 45.429
接触件特性
-
压线筒类型 : Closed
-
端子方向 : 直式
-
端子电镀材料 : 锡
机械附件
-
带导线绝缘 : 不带
尺寸
-
线径 (AWG): 4/0
-
线径 (mm²): 96.3 – 117
-
线径 (CMA): 190000 – 231100
-
螺钉直径 : 16.66 mm [ .656 in ]
-
产品长度 : 56.03 mm [ 2.21 in ]
-
压线筒内径 : 16.13 mm [ .635 in ]
使用环境
-
绝缘选项 : 非绝缘
操作/应用
-
与电线基础材料兼容 : 铜
-
与电线电镀材料兼容 : 锡
行业标准
-
符合政府资质的端子 : 否
包装特性
-
封装数量 : 50
-
封装方法 : 零散零件
