368811-1

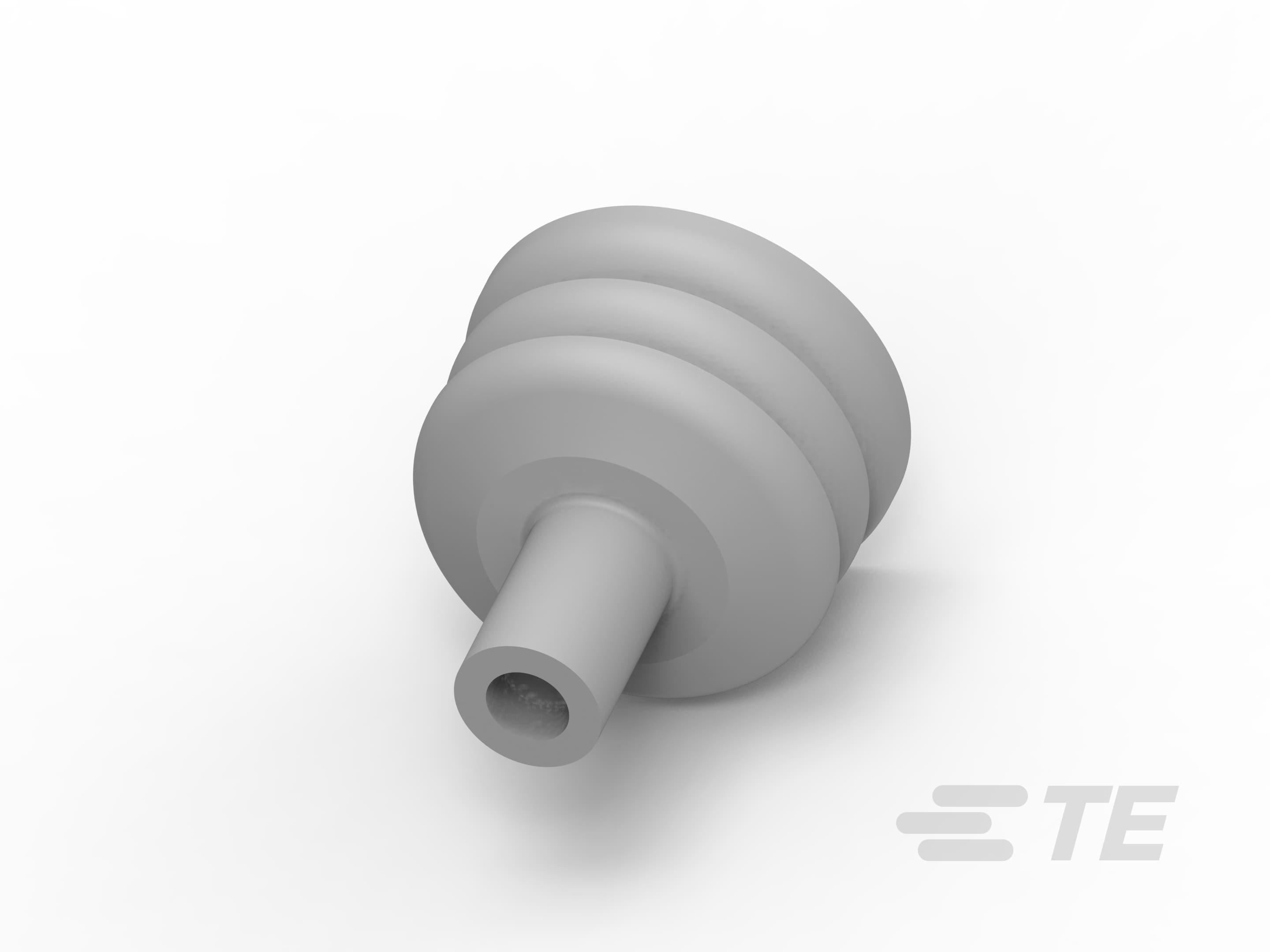

Single Wire Seal (SWS), 8.2 mm [.32 in] Cavity Diameter, Gray, NBR, 1.8 – 2.1 mm [.071 – .085 in] Insulation Diameter, Econoseal J - Mark II
368811-1
Single Wire Seal (SWS), 8.2 mm [.32 in] Cavity Diameter, Gray, NBR, 1.8 – 2.1 mm [.071 – .085 in] Insulation Diameter, Econoseal J - Mark II
-
- Econoseal J - Mark II
- TE 内部编号 368811-1
- TE 内部产品描述 .250 SEAL PLUG (0.85-2.0 W SQ)
-
连接器密封件和插头类型 : 单线密封 (SWS)
-
腔内径 : 8.2 mm [ .32 in ]
-
主要产品颜色 : 灰色
-
主要产品材料 : 丁腈橡胶
-
兼容的绝缘直径范围 : 1.8 – 2.1 mm [ .071 – .085 in ]
文档
产品图纸
- 250 WIRE SEAL PLUG (AVSS 0.85-1.25mm??) 英文版本
- 250 WIRE SEAL PLUG (AVSS 0.85-1.25mm??) C_368811_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_368811-1_E.pdf 3D
- 下载查看 ENG_CVM_CVM_368811-1_E.2d_dxf.zip 英文版本
- ENG_CVM_CVM_368811-1_E.3d_igs.zip 英文版本
- ENG_CVM_CVM_368811-1_E.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-61046_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器密封件和插头类型 : 单线密封 (SWS)
主体特性
-
主要产品颜色 : 灰色
-
主要产品材料 : 丁腈橡胶
尺寸
-
线径 (AWG): 18 – 16
-
线径 (mm²): .85 – 1.25
-
腔内径 : 8.2 mm [ .32 in ]
-
兼容的绝缘直径范围 : 1.8 – 2.1 mm [ .071 – .085 in ]
包装特性
-
封装数量 : 1000
-
封装方法 : Bag
其他
-
邵氏 A 级硬度 : 50
