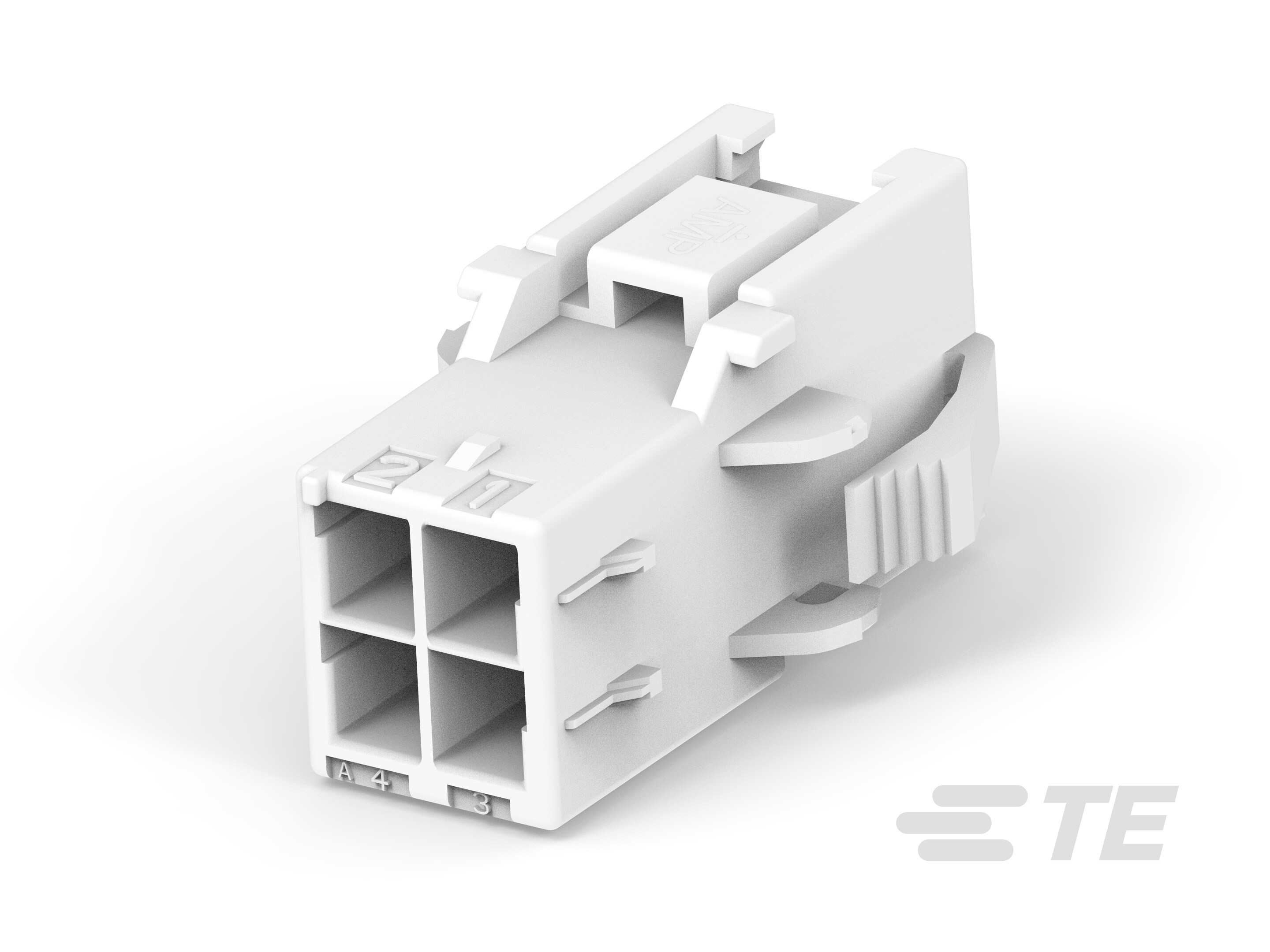

368589-1
4 Position, Cap, Housing, Crimp, Wire-to-Wire, UL 94V-2, 3.96 mm [.156 in] Centerline, 2 Row, 300 VAC, Wire & Cable, Power, Power Double Lock
368589-1
4 Position, Cap, Housing, Crimp, Wire-to-Wire, UL 94V-2, 3.96 mm [.156 in] Centerline, 2 Row, 300 VAC, Wire & Cable, Power, Power Double Lock
-
- 双重锁定电源连接器
- TE 内部编号 368589-1
- TE 内部产品描述 PDL 4P CAP 3.96 D/R P/M(GWT) N
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端
-
线缆端接方法 : 压接
-
连接器系统 : 线到线
-
壳体内的端子定位力 : 不带
文档
产品图纸
- PDL 4P CAP HSG 3.96mm D/R P/M (GWT) ENG_CD_368589_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_368589-1_A_c-368589-1-a-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_368589-1_A_c-368589-1-a.2d_dxf.zip 英文版本
- ENG_CVM_CVM_368589-1_A_c-368589-1-a.3d_igs.zip 英文版本
- ENG_CVM_CVM_368589-1_A_c-368589-1-a.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-5175_P3.pdf 英文版本
- 产品规格 ENG_SS_108-61106_B1.pdf 英文版本
- 合格检测报告 S_501-5146_A.tif 英文版本
- S_501-5146_A.pdf 英文版本
使用说明书
- 使用说明书（非美国） ENG_SS_411-5638_B.pdf 英文版本
- S_411-5638_B.tif 英文版本
机构认证
- UL 报告 ENG_AAD_UL_CERT_E28476_20100114_C1_F7.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 外壳
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到线
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 4
-
行数 : 2
-
电源位置数量 : 4
-
信号位置数量 : 0
电气特征
-
工作电压 (VAC): 300
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
壳体内的端子定位力 : 不带
-
端子类型 : 公端
端接特性
-
线缆端接方法 : 压接
机械附件
-
连接器安装类型 : 面板安装
壳体特性
-
中心线（间距） : 3.96 mm [ .156 in ]
-
外壳材料 : PA 66
尺寸
-
行间距 : 4.6 mm [ .181 in ]
使用环境
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
UL 阻燃性等级 : UL 94V-2
-
灼热丝额定值 : GWT 750°C（无火焰）
包装特性
-
封装方法 : Bag
