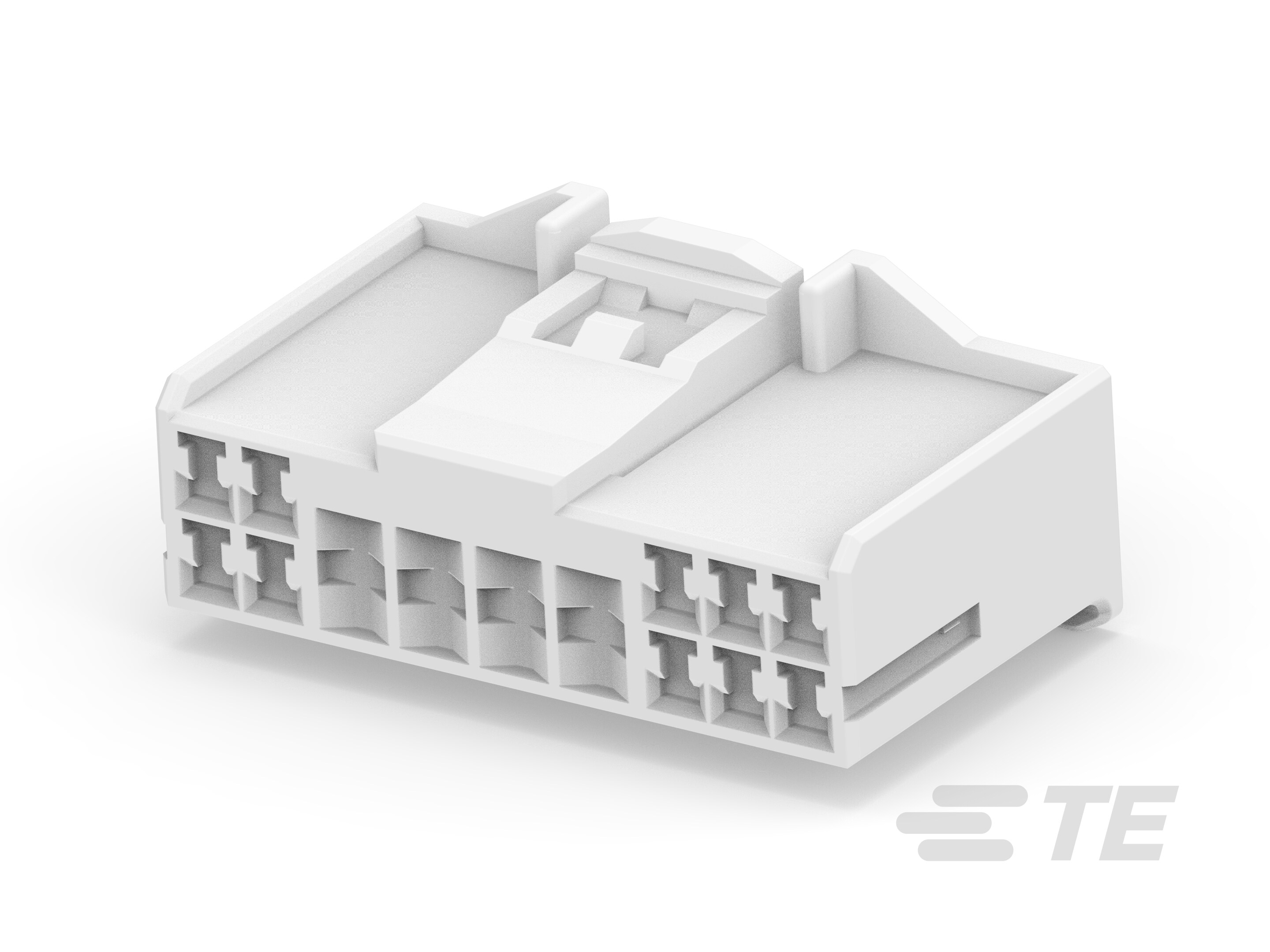

368451-1
14 Position Housing, Housing for Female Terminals, 4 mm / 5 mm [.15 in / .19 in] Centerline, Natural, Wire & Cable, Power, Cable Mount (Free-Hanging)
368451-1
14 Position Housing, Housing for Female Terminals, 4 mm / 5 mm [.15 in / .19 in] Centerline, Natural, Wire & Cable, Power, Cable Mount (Free-Hanging)
- TE 内部编号 368451-1
- TE 内部产品描述 090/250 HYB 14P PLUG ASS'Y
-
连接器和壳体类型 : 母端子护套
-
位数 : 14
-
可密封 : 否
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
-
行数 : 2
文档
产品图纸
- .090/.250 HYBRID 14P PLUG ASSEMBLY ENG_CD_368451_G4.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_368451-1_G.pdf 3D
- 下载查看 ENG_CVM_CVM_368451-1_G.2d_dxf.zip 英文版本
- ENG_CVM_CVM_368451-1_G.3d_igs.zip 英文版本
- ENG_CVM_CVM_368451-1_G.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-61531_A1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 是
-
连接器和壳体类型 : 母端子护套
-
可密封 : 否
-
主要锁定特性 : 端子上
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 14
-
行数 : 2
电气特征
-
工作电压 (VDC): 12
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
端子类型 : 母端
-
端子大小 : 2.3mm | 6.3mm
-
对接公端宽度 (mm): 2.3 | 6.3
-
对接公端宽度 (in): .09 | .25
机械附件
-
端子位置保证 : 否
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） (mm): 4 | 5
-
中心线（间距） (in): .15 | .19
尺寸
-
连接器高度 : 18.6 mm [ .73 in ]
-
产品长度 : 43.5 mm [ 1.71 in ]
-
行间距 : 5 mm [ .19 in ]
-
产品宽度 : 25 mm [ .98 in ]
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
-
工作温度（最大值） : 105 °C [ 221 °F ]
操作/应用
-
电路应用 : 电源
其他
-
能够保证连接器位置 : 否
