368301-1

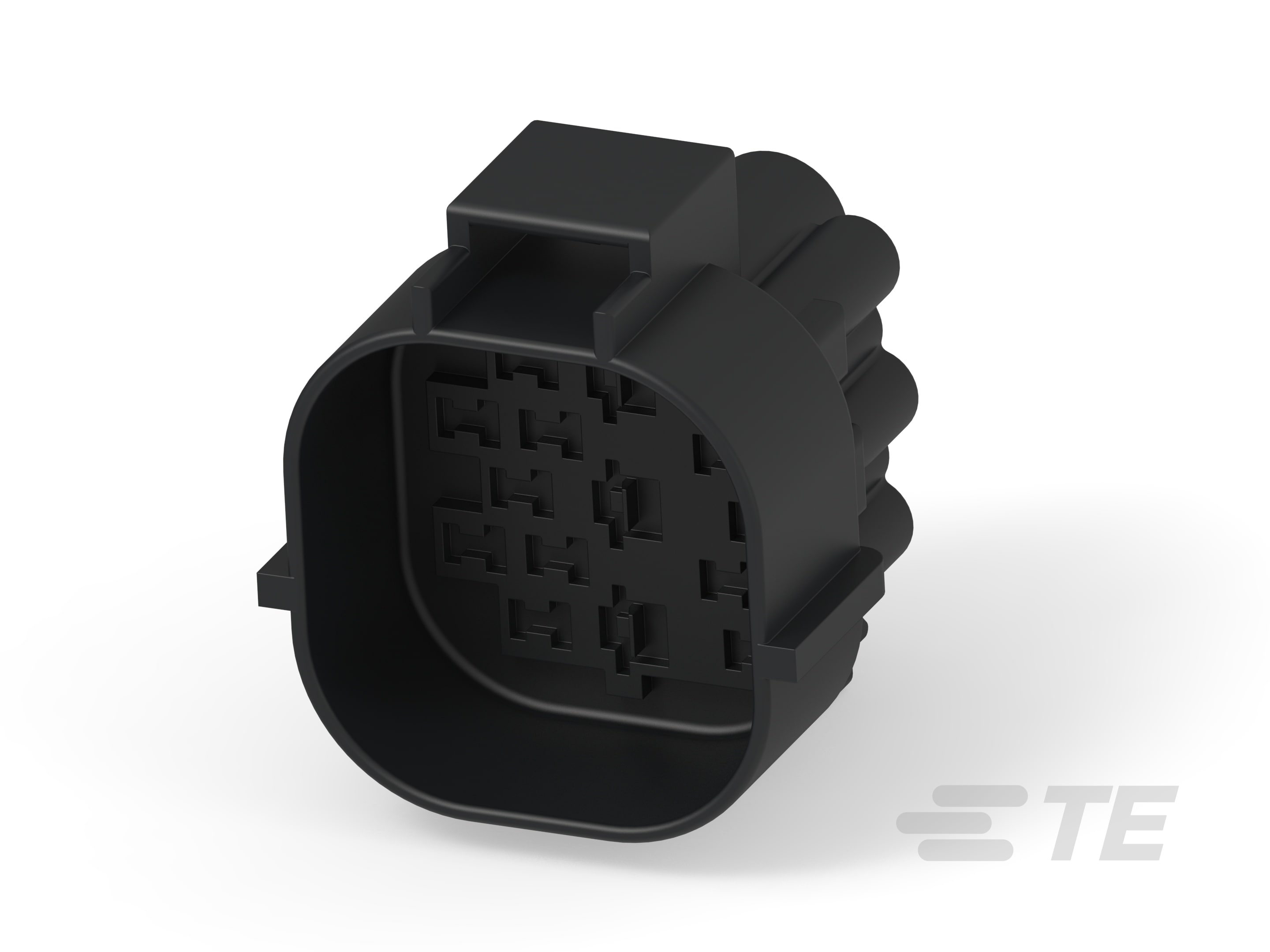

15 Position Housing, Cap, Wire-to-Wire, 8.6 mm [.338 in] Centerline, Black, Wire & Cable, Cable Mount (Free-Hanging), Econoseal J - Mark II
368301-1
15 Position Housing, Cap, Wire-to-Wire, 8.6 mm [.338 in] Centerline, Black, Wire & Cable, Cable Mount (Free-Hanging), Econoseal J - Mark II
-
- Econoseal J - Mark II
- TE 内部编号 368301-1
- TE 内部产品描述 E-S MK-2(+) 15P CAP HSG BLACK
-
位数 : 15
-
连接器和壳体类型 : 母端
-
对接公端宽度 (mm): 1.8, 6.3
-
对接公端宽度 (in): .07, .25
-
连接器系统 : 线到线
-
中心线（间距） : 8.6 mm [ .338 in ]
文档
产品图纸
- Dimensional Drawing EJ-MKII(+) 070/250 15P CAP HSG ENG_CD_368301_P1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_368301-1_O.pdf 3D
- 下载查看 ENG_CVM_CVM_368301-1_O.2d_dxf.zip 英文版本
- ENG_CVM_CVM_368301-1_O.3d_igs.zip 英文版本
- ENG_CVM_CVM_368301-1_O.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-61522_A1.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
混合型连接器 : 是
-
连接器和壳体类型 : 母端
-
连接器系统 : 线到线
-
可密封 : 否
-
主要锁定特性 : 端子上
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 15
-
行数 : 5
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
对接公端宽度 (mm): 1.8, 6.3
-
对接公端宽度 (in): .07, .25
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 8.6 mm [ .338 in ]
其他
-
能够保证连接器位置 : 否
