- ERNI
- ERNI SMC
- TE 内部编号 364095-E

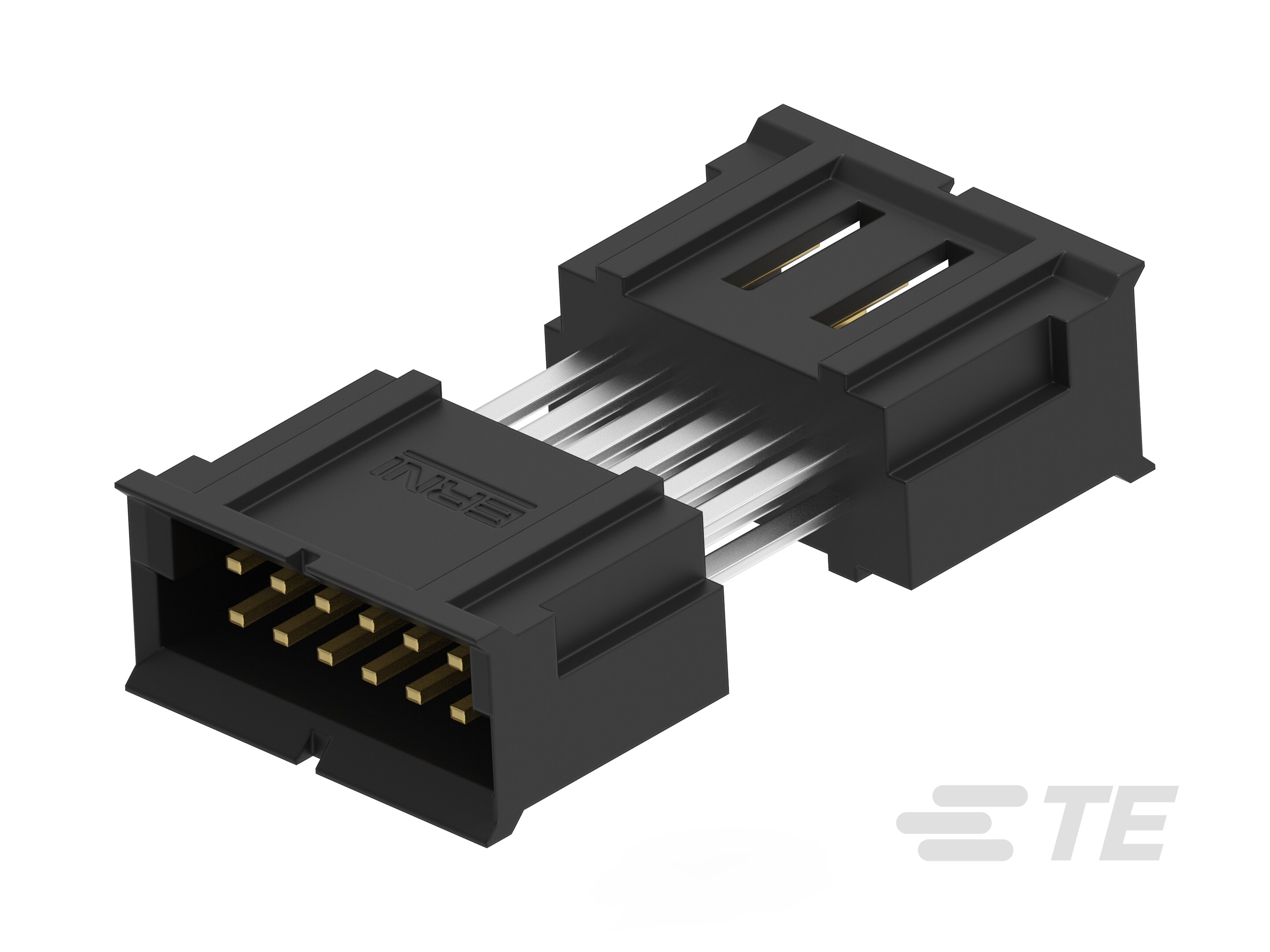

- TE 内部产品描述 DRCBTB 1,27 12 M BTB22 20,2 137 * 094 TR
- 所有 Board-to-Board Adapter, Vertical, Cable Mount (45)
-
连接器接口适配器类型 : 板到板适配器
-
主体方向 : 垂直
-
A 侧极性 : 插头
-
B 侧极性 : 插头
-
连接器系统 : 板对板
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_364095-E_B.pdf 3D
- 下载查看 ENG_CVM_CVM_364095-E_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_364095-E_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_364095-E_B.3d_stp.zip 英文版本
数据表/目录页
- Datasheet - ERNI SMC 1.27mm Connectors ENG_DS_erni-smc-1.27mm-connectors-ds_2503.pdf 英文版本
- Datasheet - ERNI SMC 1.27mm Connectors CHI_DS_erni-smc-1.27mm-connectors-ds_2503.pdf
- Datasheet - ERNI SMC 1.27mm Connectors GER_DS_erni-smc-1.27mm-connectors-ds_2503.pdf 德语
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
连接器接口适配器类型 : 板到板适配器
-
A 侧极性 : 插头
-
B 侧极性 : 插头
-
连接器系统 : 板对板
结构特性
-
位数 : 12
主体特性
-
主体材料 : LCP（液晶聚合物）
接触件特性
-
端子基材 : 铜合金
-
端子接触部电镀材料 : 金 (Au)
-
端子额定电流（最大值） (A): 1.6
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
主体方向 : 垂直
-
中心线（间距） : 1.27 mm [ .05 in ]
尺寸
-
产品长度 : 20.2 mm [ .795 in ]
使用环境
-
工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]
操作/应用
-
电路应用 : 高速数据
