360042-1

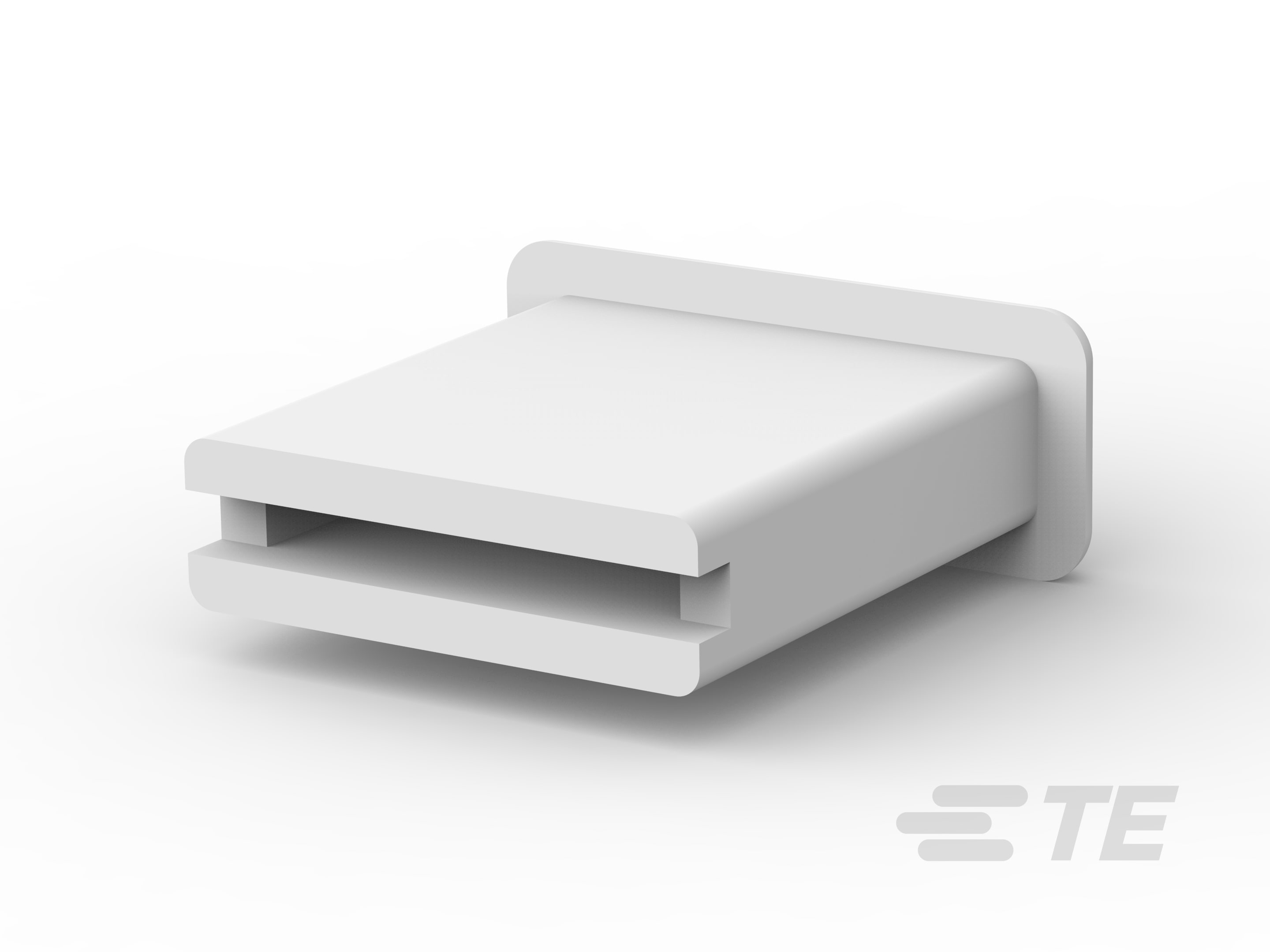

Tab Terminal Housing, 1 Position, Straight, Natural, Nylon, Cable Mount (Free-Hanging), Carton, -40 – 105 °C [-40 – 221 °F], FASTON 250
360042-1
Tab Terminal Housing, 1 Position, Straight, Natural, Nylon, Cable Mount (Free-Hanging), Carton, -40 – 105 °C [-40 – 221 °F], FASTON 250
-
- FASTON
- FASTON 快接端子 250
- TE 内部编号 360042-1
- TE 内部产品描述 250 FASTON HSG.,TAB,NATURAL
-
端子类型 : 公端
-
连接器和壳体类型 : 公端外壳
-
位数 : 1
-
端子方向 : 直式
-
主要产品颜色 : 土黄色
文档
产品图纸
- CAP, TAB, 6.35 [.250] SERIES ENG_CD_360042_T2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_360042-1_R.pdf 3D
- 下载查看 ENG_CVM_CVM_360042-1_R.2d_dxf.zip 英文版本
- ENG_CVM_CVM_360042-1_R.3d_igs.zip 英文版本
- ENG_CVM_CVM_360042-1_R.3d_stp.zip 英文版本
数据表/目录页
- FASTON PCB Tabs and Receptacles ENG_CS_82004_FASTON_PCB_Tabs_Receptacles_0914.pdf 英文版本
- ENG_CS_82159_PCB_TERMINALS_AND_DISCONNECTS_1207.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-2115_F3.pdf 英文版本
- 产品规格 ENG_SS_108-161419_A.pdf 英文版本
机构认证
- CSA 认证 ENG_AAD_CSA_164196_6227_1080983_A.pdf 英文版本
- ENG_AAD_CSA_CERT_1080983_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器系统 : 线到线
-
可密封 : 否
-
连接器和端子端接到 : 电线和电缆
-
连接器和壳体类型 : 公端外壳
结构特性
-
位数 : 1
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
端子类型 : 公端
-
端子方向 : 直式
-
端子接合固定 : 带有
机械附件
-
接合固定类型 : 锁闩
-
接合对准类型 : 极化
-
接合对准 : 带有
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
外壳材料 : 尼龙
尺寸
-
产品长度 : 9.65 mm [ .38 in ]
-
产品宽度 : 6.35 mm [ .032 in ]
使用环境
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
包装特性
-
封装数量 : 1
-
封装方法 : Carton
