354000-E

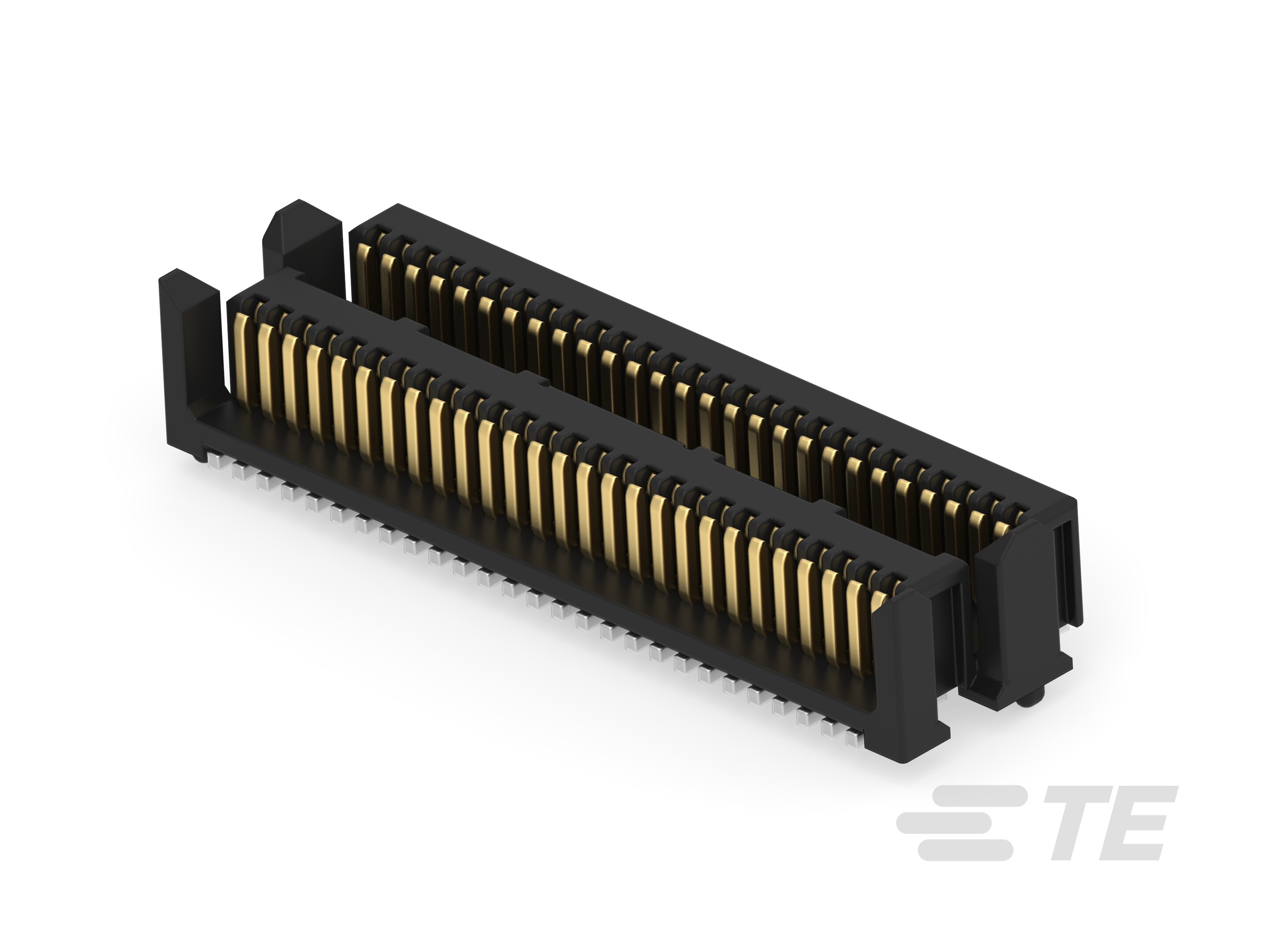

PCB Mount Hermaphroditic Connector, Vertical, Board-to-Board, 54 Position, .8 mm [.031 in] Centerline, Fully Shrouded, Gold (Au), ERNI MicroStac
354000-E
PCB Mount Hermaphroditic Connector, Vertical, Board-to-Board, 54 Position, .8 mm [.031 in] Centerline, Fully Shrouded, Gold (Au), ERNI MicroStac
-
- ERNI
- ERNI MicroStac
- TE 内部编号 354000-E
- TE 内部产品描述 MICROS STV 54 407 188 9999 0007 J 3 3540
-
PCB 连接器类型 : PCB 安装无极性连接器
-
PCB 安装方向 : 垂直
-
连接器系统 : 板对板
-
位数 : 54
-
行数 : 2
文档
产品图纸
- MicroStac Steckverb., 54 polig;MicroStac Conn., 54 contacts GER_CD_354000-E-C_J1.pdf 德语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_354000-E_1.pdf 3D
- 下载查看 ENG_CVM_CVM_354000-E_1.3d_stp.zip 英文版本
- ENG_CVM_CVM_354000-E_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_354000-E_1.3d_igs.zip 英文版本
数据表/目录页
- Datasheet - ERNI MicroStac 0.8mm Connectors ENG_DS_erni-microstac-0.8mm-connectors-ds_2402.pdf 英文版本
- Datasheet - ERNI MicroStac 0.8mm Connectors GER_DS_erni-microstac-0.8mm-connectors-ds_2402.pdf 德语
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器形状 : 矩形
-
PCB 连接器类型 : PCB 安装无极性连接器
-
连接器系统 : 板对板
-
接头类型 : 全部带罩
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
-
连接器产品类型 : 连接器组件
结构特性
-
可堆叠 : 是
-
板对板配置 : 平行
-
堆叠配置 : 堆叠
-
装载位置数量 : 54
-
PCB 安装方向 : 垂直
-
位数 : 54
-
行数 : 2
电气特征
-
介质耐压（最大值） (Vrms): 500
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
PCB 端子端接区域电镀材料 : 锡
-
端子基材 : 铜合金
-
端子布局 : 矩阵
-
端子接触部电镀材料 : 金 (Au)
-
端子类型 : 无极性
-
端子额定电流（最大值） (A): 1.6
端接特性
-
PCB 端接方法 : 表面贴装
机械附件
-
PCB 安装对准类型 : 定位柱
-
PCB 安装固定类型 : 位置钉
-
PCB 安装固定 : 不带
-
PCB 安装对准 : 带有
-
连接器安装类型 : 板安装
-
接合对准 : 带有
壳体特性
-
外壳材料 : PPA
-
接合入口位置 : 顶部
-
中心线（间距） : .8 mm [ .031 in ]
尺寸
-
连接器长度 : 24.1 mm [ .949 in ]
-
连接器高度 : 4.55 mm [ .179 in ]
-
连接器宽度 : 7.3 mm [ .287 in ]
-
堆叠高度 : 5 mm [ .197 in ]
使用环境
-
工作温度（最大值） : 125 °C [ 257 °F ]
-
工组温度范围 : -50 – 125 °C [ -58 – 257 °F ]
操作/应用
-
电路应用 : 电源和信号
行业标准
-
与已批准的标准产品兼容 : UL
-
工业标准 : IEC
-
与机构/标准产品兼容 : DIN, UL
-
UL 阻燃性等级 : UL 94V-0
包装特性
-
封装数量 : 800
-
封装卷筒直径 : 330 mm [ 12.99 in ]
-
封装方法 : 卷带包装
