- Positive Lock
- Positive Lock 110

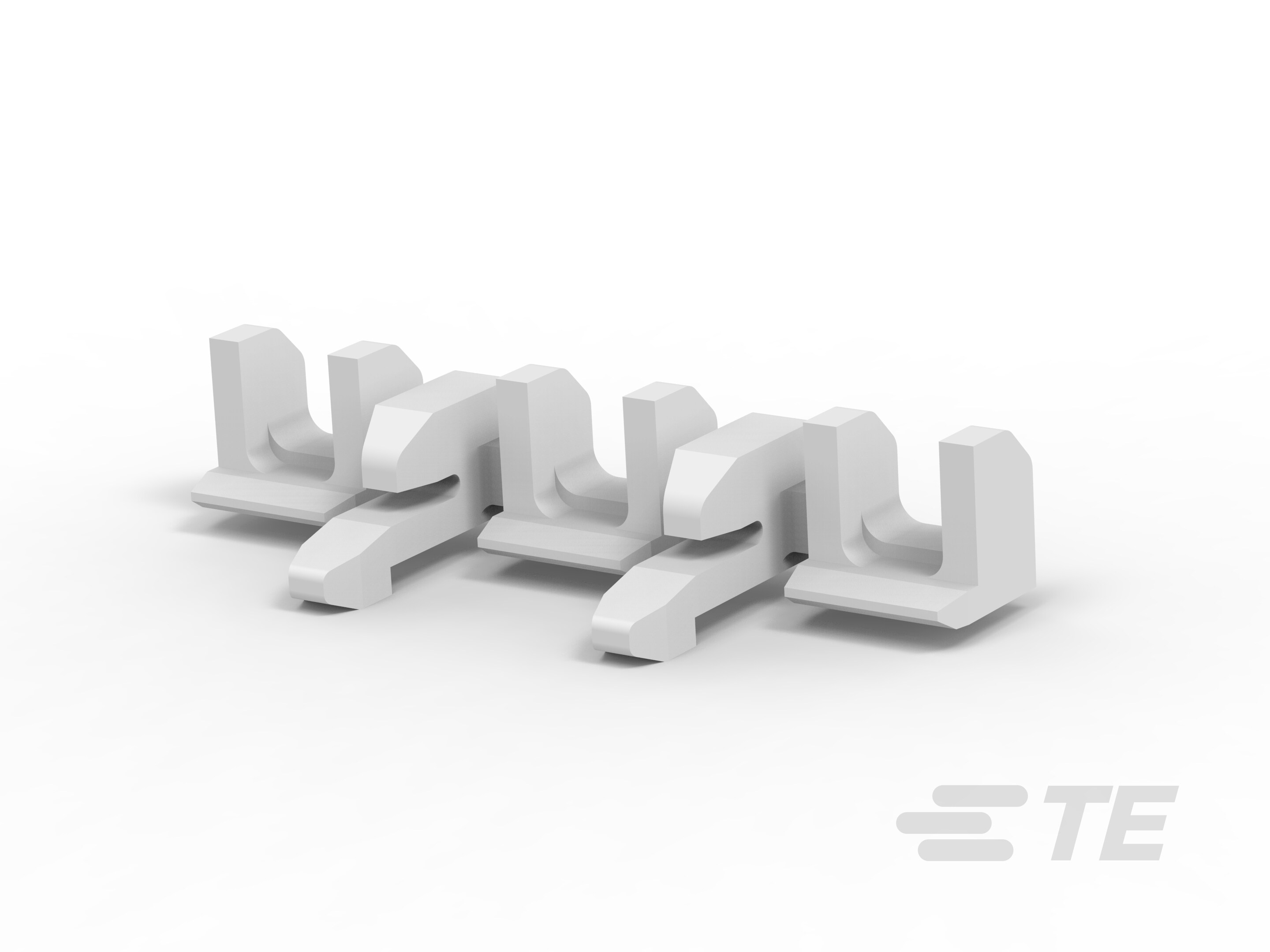

- TE 内部编号 353256-1
- TE 内部产品描述 110 HSG. PL EX REC. 7.6mm 3P NAT
-
连接器硬件附件类型 : Positive Lock
-
主要产品颜色 : 土黄色
-
主要产品材料 : 尼龙 6/6
-
位数 : 3
-
工作温度（最大值） : 105 °C [ 221 °F ]
文档
产品图纸
- 110 SERIES POSITIVE LOCK EX-III LOCK PLATE 3Pos. 英文版本
- 110 SERIES POSITIVE LOCK EX-III LOCK PLATE 3Pos. ENG_CD_353256_B.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_353256-1_H.pdf 3D
- 下载查看 ENG_CVM_CVM_353256-1_H.2d_dxf.zip 英文版本
- ENG_CVM_CVM_353256-1_H.3d_igs.zip 英文版本
- ENG_CVM_CVM_353256-1_H.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-5229_C.pdf 英文版本
- JPN_SS_114-5229_C.tif 日语
- JPN_SS_114-5229_C.pdf 日语
- S_114-5229_C.tif 英文版本
- 合格检测报告 S_501-5235_O.tif 英文版本
- S_501-5235_O.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_CERT_E28476_19820308_C1_12.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
可密封 : 否
-
连接器硬件附件类型 : Positive Lock
-
硬件附件功能 : 闩锁、锁定和固定
结构特性
-
位数 : 3
主体特性
-
主要产品颜色 : 土黄色
-
主要产品材料 : 尼龙 6/6
壳体特性
-
中心线（间距） : 7.6 mm [ .299 in ]
使用环境
-
工作温度（最大值） : 105 °C [ 221 °F ]
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
