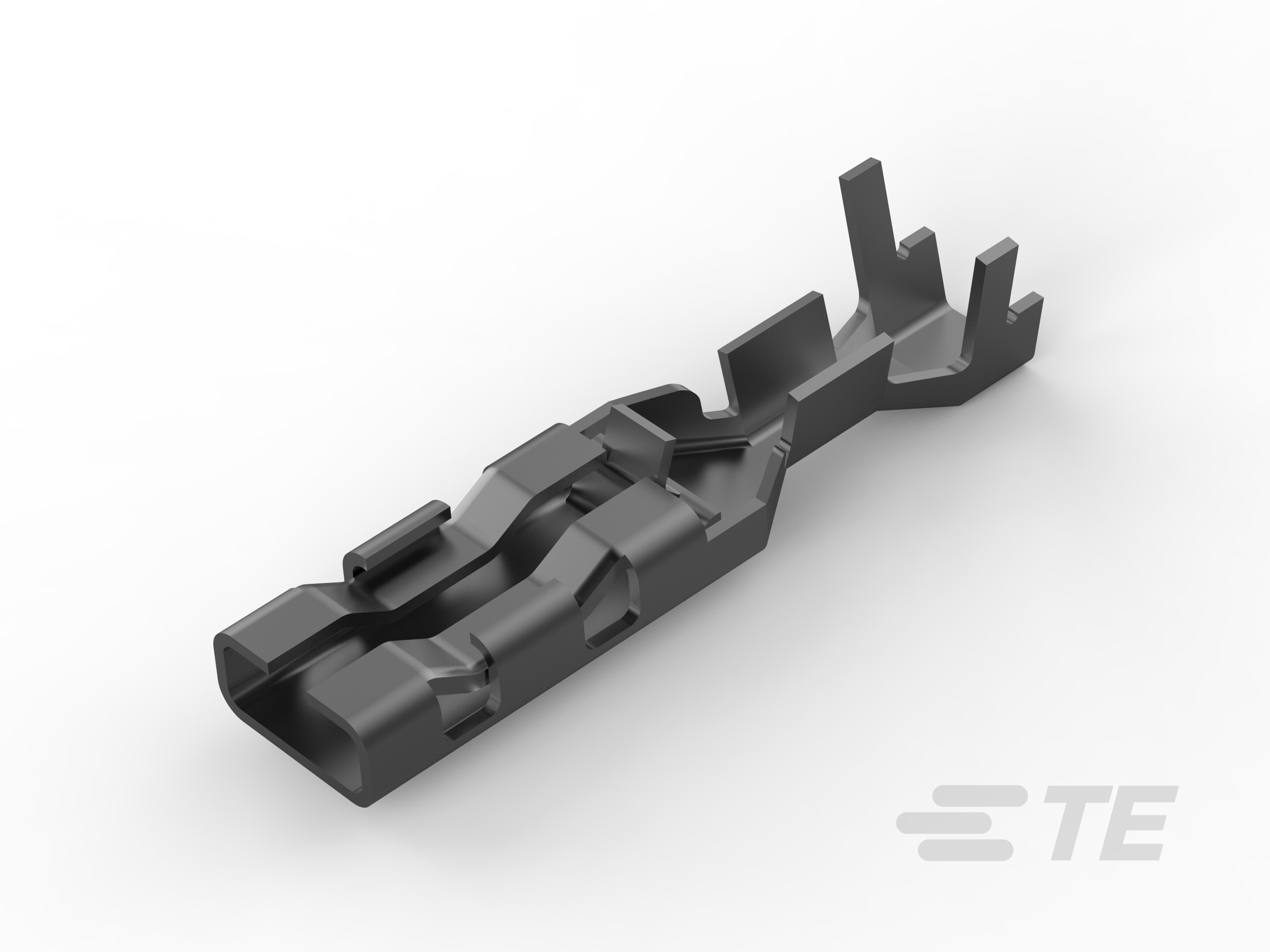

353249-2
Quick Disconnect Receptacle, 26 – 22 AWG, .13 – .33 mm² Wire, 2.8 mm [.11 in] Tab Width, Straight, Phosphor Bronze, Pre-Tin Plating, Positive Lock 110
353249-2
Quick Disconnect Receptacle, 26 – 22 AWG, .13 – .33 mm² Wire, 2.8 mm [.11 in] Tab Width, Straight, Phosphor Bronze, Pre-Tin Plating, Positive Lock 110
-
- Positive Lock
- Positive Lock 110
- TE 内部编号 353249-2
- TE 内部产品描述 110 PL EX REC. 26-22AWG PTPHBZ
-
快速断开端子类型 : 母端
-
线径 (AWG): 26 – 22
-
线径 (mm²): .13 – .33
-
对接公端宽度 : 2.8 mm [ .11 in ]
-
端子方向 : 直式
文档
产品图纸
- 110 SERIES POSITIVE LOCK EX-III REC CONTACT(DOUBLE LOCK TYPE) 日语
- 110 SERIES POSITIVE LOCK EX-III REC CONTACT(DOUBLE LOCK TYPE) JPN_CD_353249_C.pdf 日语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_353249-2_E.pdf 3D
- 下载查看 ENG_CVM_CVM_353249-2_E.2d_dxf.zip 英文版本
- ENG_CVM_CVM_353249-2_E.3d_igs.zip 英文版本
- ENG_CVM_CVM_353249-2_E.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-5229_C.pdf 英文版本
- JPN_SS_114-5229_C.tif 日语
- JPN_SS_114-5229_C.pdf 日语
- S_114-5229_C.tif 英文版本
- 产品规格 ENG_SS_108-5530_E2.pdf 英文版本
- 合格检测报告 S_501-5235_O.tif 英文版本
- S_501-5235_O.pdf 英文版本
使用说明书
- 使用说明书（非美国） ENG_SS_411-5806_O.pdf 英文版本
- S_411-5806_O.tif 英文版本
机构认证
- UL 报告 ENG_AAD_UL_CERT_E28476_19820308_C1_X15.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
结构特性
-
连接容量 : 单
-
与线缆类型兼容 : 分离式导线
接触件特性
-
快速断开端子类型 : 母端
-
对接公端宽度 : 2.8 mm [ .11 in ]
-
端子方向 : 直式
-
端子基材 : 磷青铜
-
端子电镀材料 : 预镀锡
-
压接类型 : 突片锁
-
压线筒类型 : Open
端接特性
-
产品端接到 : 线缆
机械附件
-
带导线绝缘 : 带有
尺寸
-
端子材料厚度 : .25 mm [ .01 in ]
-
兼容的绝缘直径范围 : 1.27 – 2.03 mm [ .05 – .08 in ]
-
线径 (AWG): 26 – 22
-
线径 (mm²): .13 – .33
使用环境
-
绝缘选项 : 非绝缘
-
工组温度范围 : -40 – 110 °C [ -40 – 230 °F ]
包装特性
-
封装数量 : 5000
-
封装方法 : 带/卷
