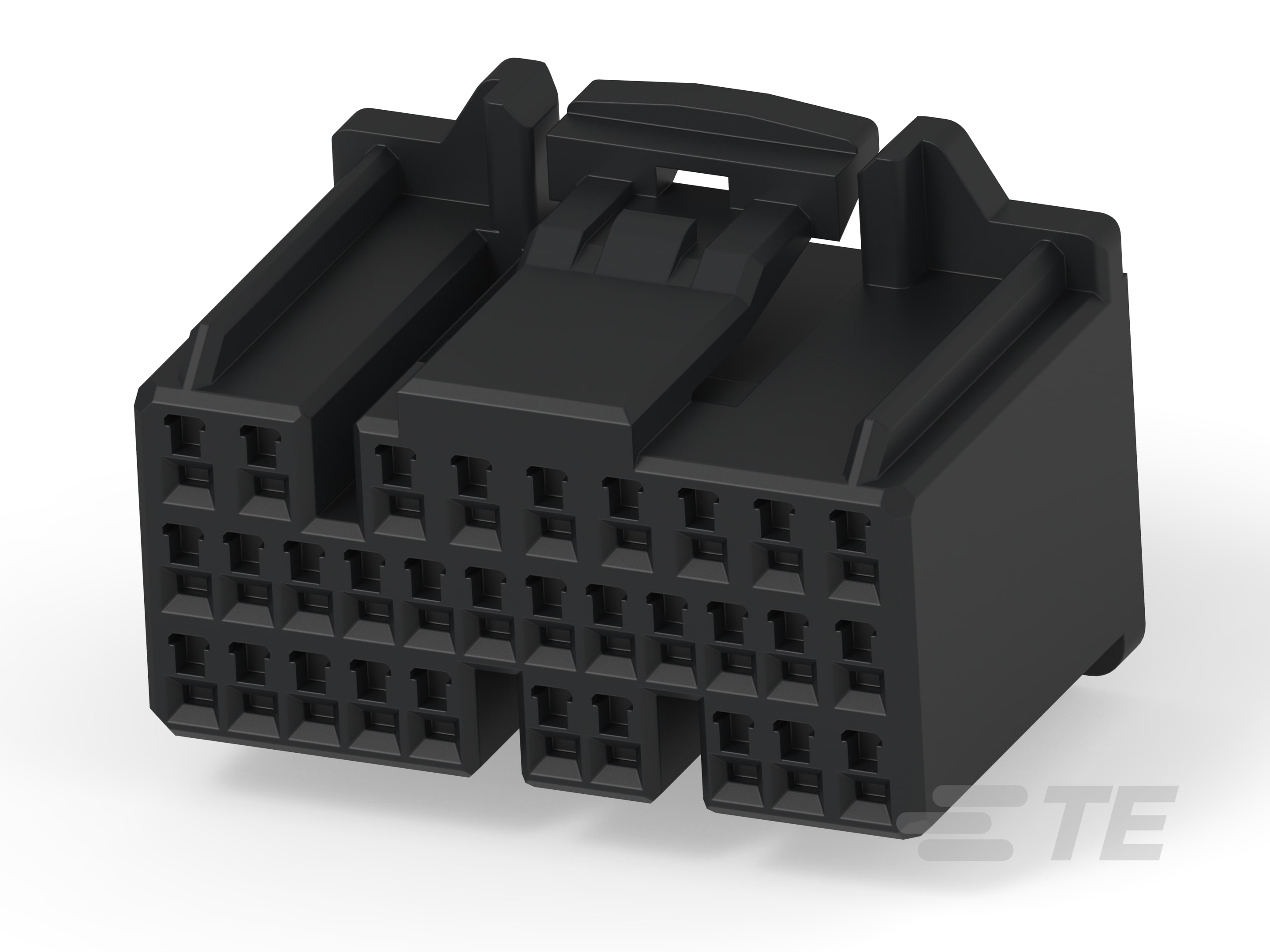

353031-2
31 Position Housing, Housing for Female Terminals, Wire-to-Board, 2.8 mm [.11 in] Centerline, Black, Wire & Cable, Multilock Connector System
353031-2
31 Position Housing, Housing for Female Terminals, Wire-to-Board, 2.8 mm [.11 in] Centerline, Black, Wire & Cable, Multilock Connector System
-
- AMP
- Multilock 连接器系统
- TE 内部编号 353031-2
- TE 内部产品描述 040 H DENSITY 3 31P PLUG ASSY
-
位数 : 31
-
连接器和壳体类型 : 母端子护套
-
对接公端宽度 : 1.12 mm [ .04 in ]
-
连接器系统 : 线到板
-
中心线（间距） : 2.8 mm [ .11 in ]
文档
产品图纸
- 040III HIGH DENSITY CONNECTOR 31 POSITION PLUG HOUSING ASSEMBLY ENG_CD_353031_B2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_353031-2_B1.pdf 英文版本
- 下载查看 ENG_CVM_353031-2_B1.3d_igs.zip 英文版本
- ENG_CVM_353031-2_B1.3d_stp.zip 英文版本
- ENG_CVM_353031-2_B1.2d_dxf.zip 英文版本
产品规格
使用说明书
- 使用说明书（非美国） ENG_SS_411-5763-1_A.pdf 英文版本
- S_411-5763-1_A.tif 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
混合型连接器 : 否
-
连接器和壳体类型 : 母端子护套
-
连接器系统 : 线到板
-
可密封 : 否
-
主要锁定特性 : 外壳集成
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 31
-
行数 : 3
电气特征
-
标称电压架构 (V): 12
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子类型 : 母端
-
端子大小 : 1.12mm
-
对接公端宽度 : 1.12 mm [ .04 in ]
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 2.8 mm [ .11 in ]
使用环境
-
工作温度（最大值） : 105 °C [ 221 °F ]
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
其他
-
能够保证连接器位置 : 否
