35187

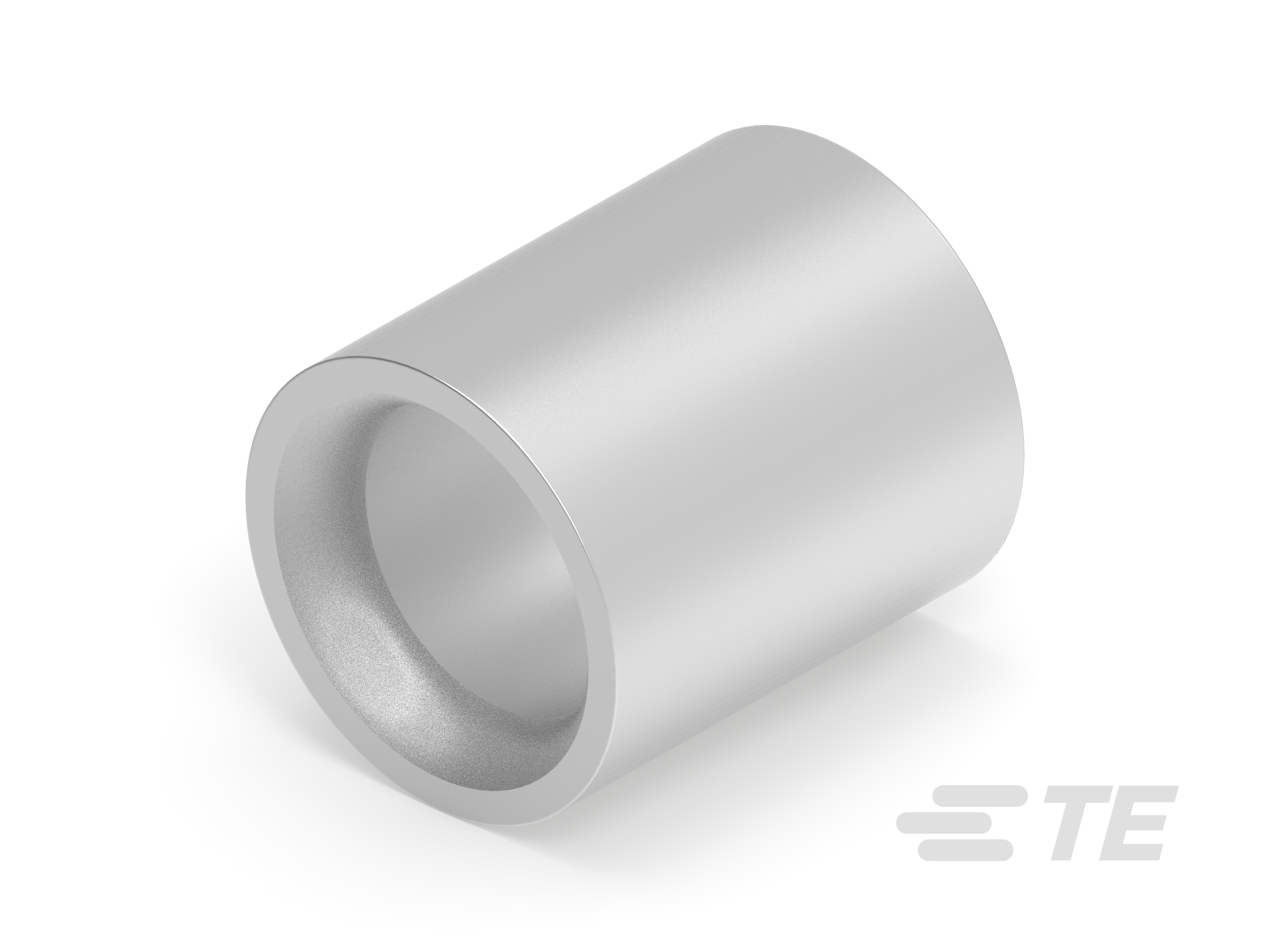

Parallel Splice, 2 AWG Wire Size, 34 – 35 mm² Wire Size, Serrated, 9.39 mm [.37 in] Barrel Inside Diameter, 52600 – 83700 CMA Wire Size, Splices
35187
Parallel Splice, 2 AWG Wire Size, 34 – 35 mm² Wire Size, Serrated, 9.39 mm [.37 in] Barrel Inside Diameter, 52600 – 83700 CMA Wire Size, Splices
-
- SOLISTRAND
- TE 内部编号 35187
- TE 内部产品描述 SPLICE,SOLIS PARA 2
- 别名 ID MEDIUM-CRIMP 077263-000
-
封装方法 : 零散零件
-
工作温度范围 : 170 °C [ 338 °F ]
-
压线筒内径 : 9.39 mm [ .37 in ]
-
接头类型 : 并行接头
-
产品重量 (g): 11.416
文档
产品图纸
- SPLICE, PARALLEL, SOLISTRAND ENG_CD_35187_F5.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_35187_V.pdf 3D
- 下载查看 ENG_CVM_CVM_35187_V.2d_dxf.zip 英文版本
- ENG_CVM_CVM_35187_V.3d_igs.zip 英文版本
- ENG_CVM_CVM_35187_V.3d_stp.zip 英文版本
机构认证
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
接头类型 : 并行接头
-
电线绝缘支持固定类型 : 非绝缘支撑
-
与分离式电线类型兼容 : 绞线, 实芯
-
接头附件类型 : 接头
-
可密封 : 否
结构特性
-
与线缆类型兼容 : 分离式导线
主体特性
-
产品重量 (g): 11.416
-
接头特性 : 锯齿
接触件特性
-
压线筒类型 : Closed
-
端子电镀材料 : 锡
-
端子基材 : 铜
-
端子电镀厚度 (µin): 100
机械附件
-
带导线绝缘 : 不带
尺寸
-
压线筒内径 : 9.39 mm [ .37 in ]
-
产品长度 : 16.26 mm [ .64 in ]
-
外径 : 13.7 mm [ .539 in ]
-
线径 (AWG): 2
-
端子材料厚度 : 1.85 mm [ .073 in ]
-
线径 (mm²): 34 – 35
-
线径 (CMA): 52600 – 83700
使用环境
-
工作温度范围 : 170 °C [ 338 °F ]
-
绝缘选项 : 非绝缘
操作/应用
-
与电线基础材料兼容 : 铜
行业标准
-
符合政府资质的接头 : 否
包装特性
-
封装方法 : 零散零件
-
封装数量 : 50
