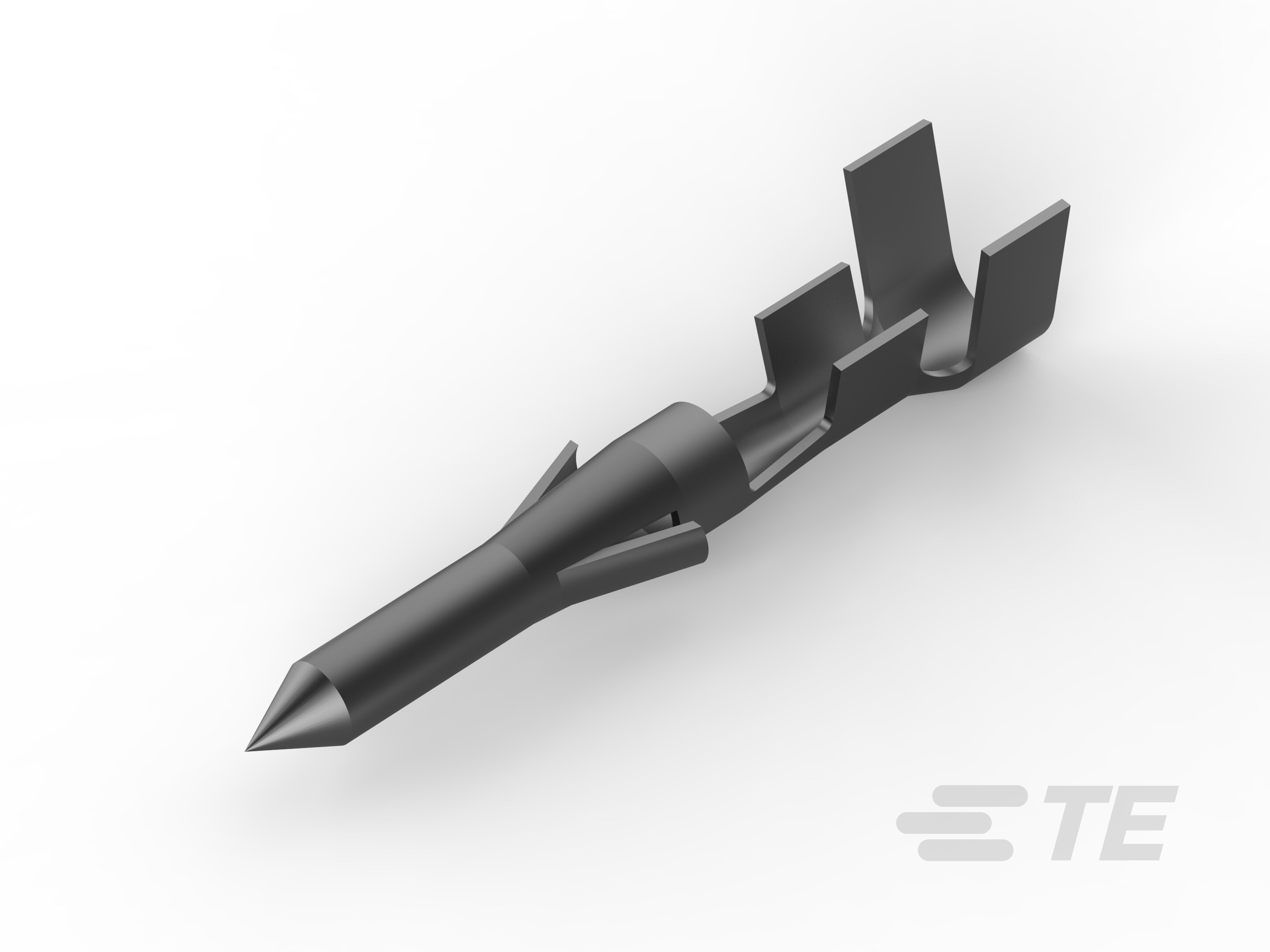

350629-8
Pin Contact, Tin (Sn), 250 VAC, Locking Lance Contact Retention, 24 – 18 AWG, .2 – .82 mm² Wire, Crimp, Commercial Pin and Socket Connectors
350629-8
Pin Contact, Tin (Sn), 250 VAC, Locking Lance Contact Retention, 24 – 18 AWG, .2 – .82 mm² Wire, Crimp, Commercial Pin and Socket Connectors
-
- 商用插针和插座连接器
- TE 内部编号 350629-8
- TE 内部产品描述 .062 COMM P&S PIN PRE TIN/PHBZ
-
端子类型 : 插针
-
端子接触部电镀材料 : 锡 (Sn)
-
导线端子端接区域电镀材料 : 预镀锡
-
工作电压 (VAC): 250
-
壳体内的端子定位力 : 带有
文档
产品图纸
- .062 PIN, COMMERCIAL PIN AND SOCKET ENG_CD_350629_U1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_350629-8_U.pdf 英文版本
- 3D_CVM_CVM_350629-8_AT.pdf 3D
- 下载查看 ENG_CVM_350629-8_U.2d_dxf.zip 英文版本
- ENG_CVM_350629-8_U.3d_igs.zip 英文版本
- ENG_CVM_350629-8_U.3d_stp.zip 英文版本
- ENG_CVM_CVM_350629-8_AT.2d_dxf.zip 英文版本
- ENG_CVM_CVM_350629-8_AT.3d_igs.zip 英文版本
- ENG_CVM_CVM_350629-8_AT.3d_stp.zip 英文版本
数据表/目录页
- SOFT_SHELL_PIN_AND_SOCKET_CONNECTORS_CATALOG ENG_CS_82181_SOFTSHELL_HIGH_DENSITY_0508.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-1013_E.pdf 英文版本
- 产品规格 ENG_SS_108-1037_C.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
电气特征
-
工作电压 (VAC): 250
接触件特性
-
端子制造 : 冲压成形
-
端子类型 : 插针
-
端子接触部电镀材料 : 锡 (Sn)
-
导线端子端接区域电镀材料 : 预镀锡
-
壳体内的端子定位力 : 带有
-
端子基材 : 磷青铜
-
端子额定电流（最大值） (A): 9
-
接合插针直径 : 1.57 mm [ .062 in ]
-
导线端子端接区域电镀厚度 : 3 µm [ 118.1 µin ]
-
端子方向 : 直式
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 线缆
机械附件
-
壳体内的端子定位器类型 : 锁定枪
-
带导线绝缘 : 不带
尺寸
-
线径 (AWG): 24 – 18
-
线径 (mm²): .2 – .82
-
兼容的绝缘直径范围 : 1.27 – 2.79 mm [ .05 – .11 in ]
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
与机构/标准产品兼容 : CSA | UL
包装特性
-
封装数量 : 6000
-
封装方法 : Reel
