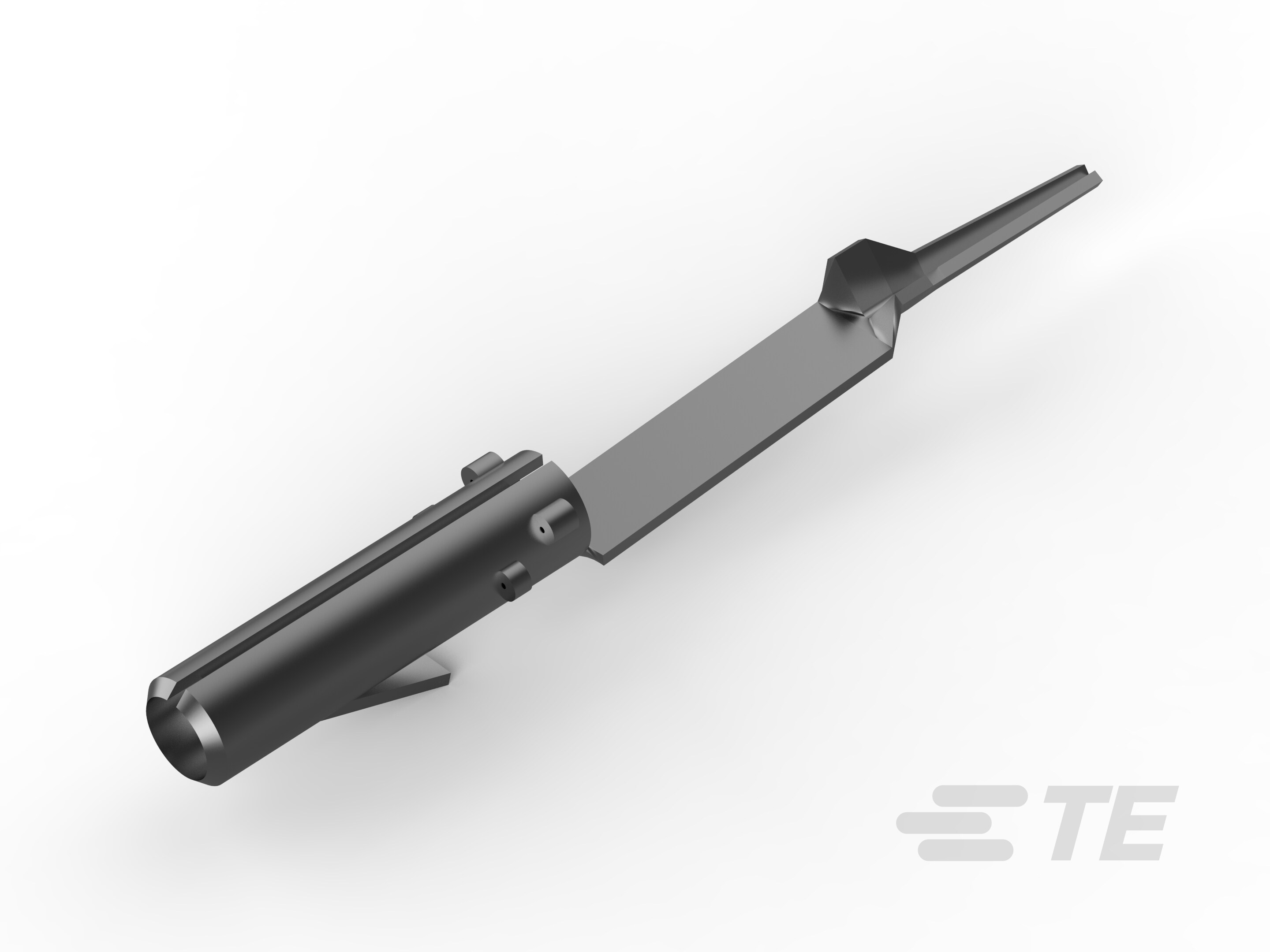

350073-1
Tin (Sn), Socket Contact, 250 VAC, 250 VDC, Locking Lance Contact Retention, Phosphor Bronze, Power, Commercial MATE-N-LOK
350073-1
Tin (Sn), Socket Contact, 250 VAC, 250 VDC, Locking Lance Contact Retention, Phosphor Bronze, Power, Commercial MATE-N-LOK
-
- MATE-N-LOK
- 商用 MATE-N-LOK
- TE 内部编号 350073-1
- TE 内部产品描述 CMNL PCB SOK PTPPHBZ
-
端子类型 : 插座
-
端子接触部电镀材料 : 锡 (Sn)
-
工作电压 (VAC): 250
-
工作电压 (VDC): 250
-
壳体内的端子定位力 : 带有
文档
产品图纸
- socket, mate-n-lok, with prited circuit board tab ENG_CD_350073_H1.pdf 英文版本
- socket, mate-n-lok, with prited circuit board tab 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_350073-1_H1.pdf 英文版本
- 3D_CVM_CVM_350073-1_P.pdf 3D
- 下载查看 ENG_CVM_350073-1_H1.3d_igs.zip 英文版本
- ENG_CVM_350073-1_H1.3d_stp.zip 英文版本
- ENG_CVM_350073-1_H1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_350073-1_P.2d_dxf.zip 英文版本
- ENG_CVM_CVM_350073-1_P.3d_igs.zip 英文版本
- ENG_CVM_CVM_350073-1_P.3d_stp.zip 英文版本
数据表/目录页
- SOFT_SHELL_PIN_SOCKET_CONNECTORS_STANDARD_DENSITY ENG_CS_82181_SOFTSHELL_STANDARD_DENSITY_0508.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-1012_H.pdf 英文版本
- 产品规格 ENG_SS_108-1000_G.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
电气特征
-
工作电压 (VAC): 250
-
工作电压 (VDC): 250
接触件特性
-
PCB 端子端接区域电镀材料 : 预镀锡
-
PCB 端子端接区域电镀材料厚度 : .4 – 3.5 µm [ 15.74 – 137.7 µin ]
-
端子类型 : 插座
-
端子接触部电镀材料 : 锡 (Sn)
-
壳体内的端子定位力 : 带有
-
端子基材 : 磷青铜
-
端子额定电流（最大值） (A): 15
-
接合插针直径 : 2.11 mm [ .083 in ]
-
端子方向 : 直式
端接特性
-
PCB 端接方法 : 通孔 - 焊接
-
产品端接到 : 印刷电路板
机械附件
-
壳体内的端子定位器类型 : 锁定枪
使用环境
-
工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]
操作/应用
-
电路应用 : 电源
包装特性
-
封装数量 : 1000
-
封装方法 : Bag
