34846

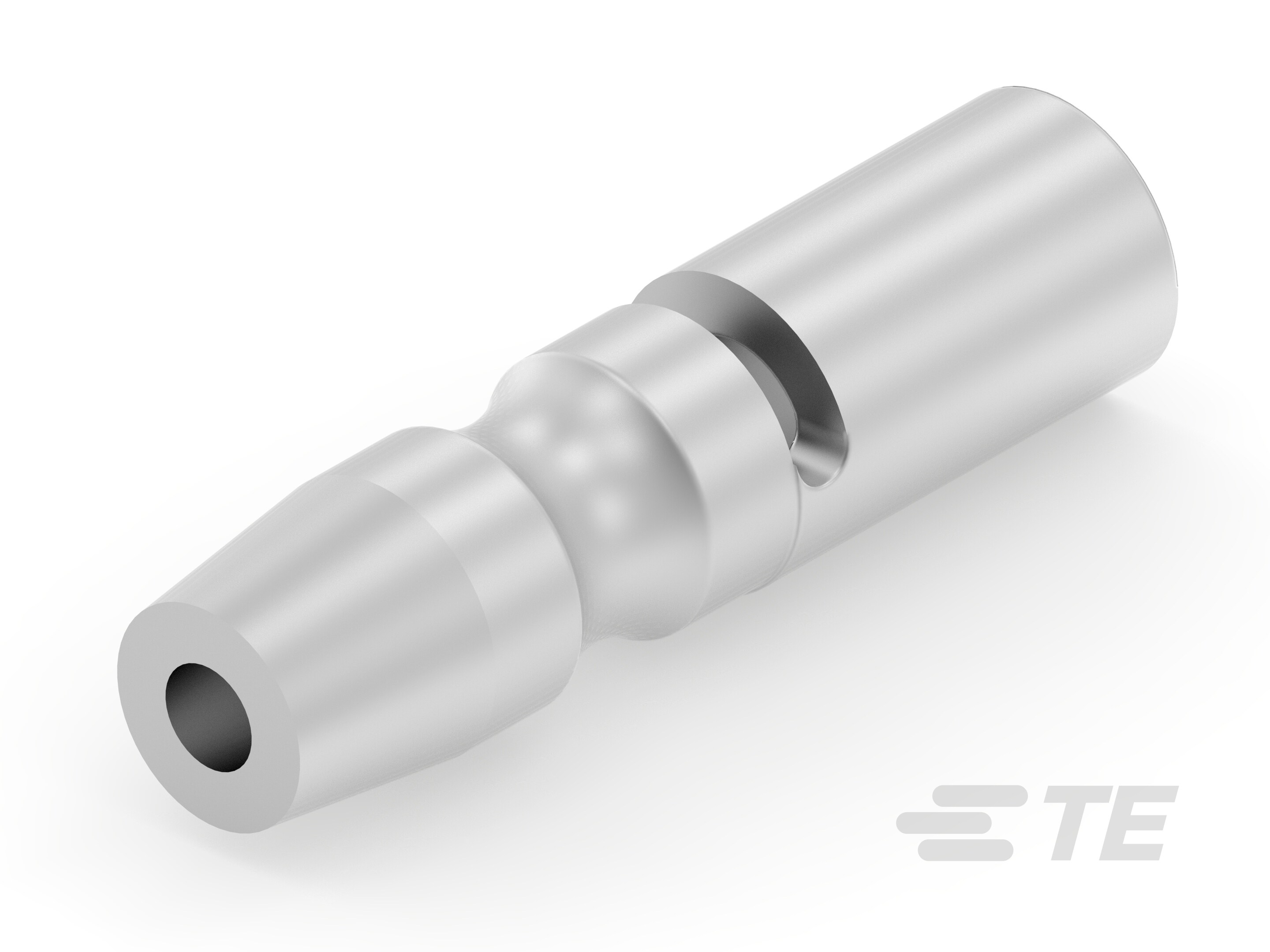

Shur-Plug Terminal, 3.96 mm [.156 in] Pin Diameter, 16 – 14 AWG, 1.25 – 2 mm² Wire, 2582 – 4106 CMA, 15.62 mm [.615 in] Length, SHUR-PLUG

SHUR-PLUG,16-14-34846

34846

Shur-Plug Terminal, 3.96 mm [.156 in] Pin Diameter, 16 – 14 AWG, 1.25 – 2 mm² Wire, 2582 – 4106 CMA, 15.62 mm [.615 in] Length, SHUR-PLUG

    • SHUR-PLUG
  • TE 内部编号 34846
  • TE 内部产品描述 SHUR-PLUG,16-14

  • 压接导线端子类型 : Shur 插头

  • 接合插针直径 : 3.96 mm [ .156 in ]

  • 兼容的绝缘直径范围 : 3.18 mm [ .125 in ]

  • 线径 (AWG): 16 – 14

  • 线径 (mm²): 1.25 – 2

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

机构认证

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 可密封 : 否

  • 电线绝缘支持固定类型 : 绝缘支撑

结构特性

  • 与线缆类型兼容 : 分离式导线

接触件特性

  • 端子接合区域电镀材料厚度 (µin): 100

  • 端子接触部长度 (in): .343

  • 压接导线端子类型 : Shur 插头

  • 接合插针直径 : 3.96 mm [ .156 in ]

  • 压线筒类型 : Closed

  • 端子电镀材料 : 锡

  • 端子形状和构造 : 圆形

  • 端子方向 : 直式

端接特性

  • 线缆端接方法 : 压接

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 兼容的绝缘直径范围 : 3.18 mm [ .125 in ]

  • 线径 (AWG): 16 – 14

  • 线径 (mm²): 1.25 – 2

  • 线径 (CMA): 2582 – 4106

  • 端子材料厚度 : .79 mm [ .031 in ]

  • 产品总长度 : 15.62 mm [ .615 in ]

使用环境

  • 绝缘选项 : 非绝缘

包装特性

  • 封装方法 : 零散零件
