345260-1

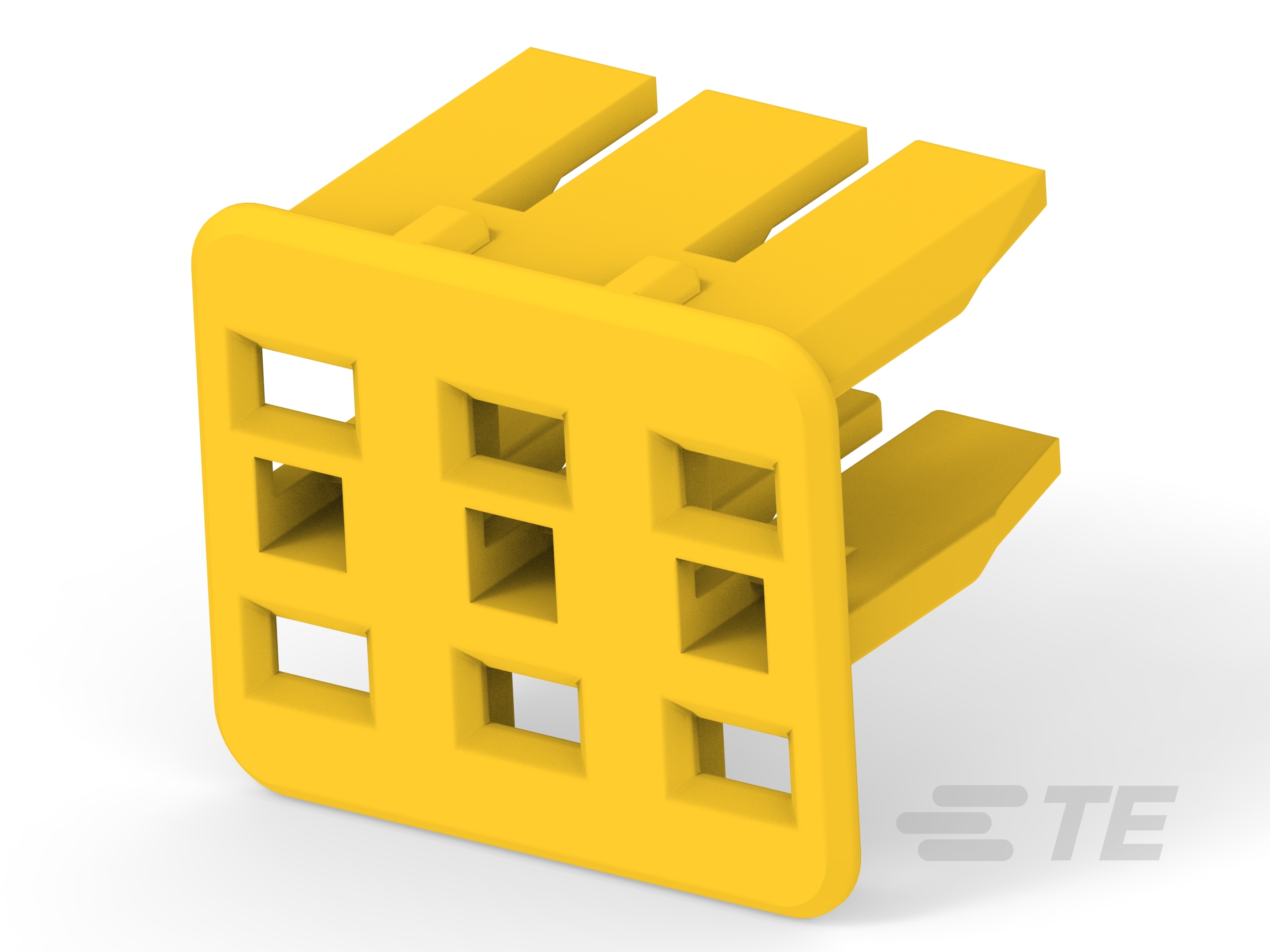

6 Position Housing, Housing for Female Terminals, Wire-to-Wire, 4.8 mm [.189 in] Centerline, Sealable, Yellow, Wire & Cable
345260-1
6 Position Housing, Housing for Female Terminals, Wire-to-Wire, 4.8 mm [.189 in] Centerline, Sealable, Yellow, Wire & Cable
-
- Econoseal
- TE 内部编号 345260-1
- TE 内部产品描述 ANTI-BACKOUT 6WAY REC HSGECONO
-
位数 : 6
-
连接器和壳体类型 : 母端子护套
-
对接公端宽度 : 1.8 mm [ .071 in ]
-
连接器系统 : 线到线
-
中心线（间距） : 4.8 mm [ .189 in ]
文档
产品图纸
- a/backout for 6 way rec hsg econoseal 3 low current ENG_CD_345260_O.pdf 英文版本
- a/backout for 6 way rec hsg econoseal 3 low current 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_345260-1_O.pdf 英文版本
- 下载查看 ENG_CVM_345260-1_O.3d_igs.zip 英文版本
- ENG_CVM_345260-1_O.3d_stp.zip 英文版本
- ENG_CVM_345260-1_O.2d_dxf.zip 英文版本
数据表/目录页
- Product Datasheet ENG_DS_345260-1_A.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
混合型连接器 : 否
-
连接器和壳体类型 : 母端子护套
-
连接器系统 : 线到线
-
可密封 : 是
-
主要锁定特性 : 外壳集成
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 6
-
行数 : 2
主体特性
-
主要产品颜色 : 黄色
接触件特性
-
对接公端宽度 : 1.8 mm [ .071 in ]
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 4.8 mm [ .189 in ]
其他
-
能够保证连接器位置 : 否
