344469-2

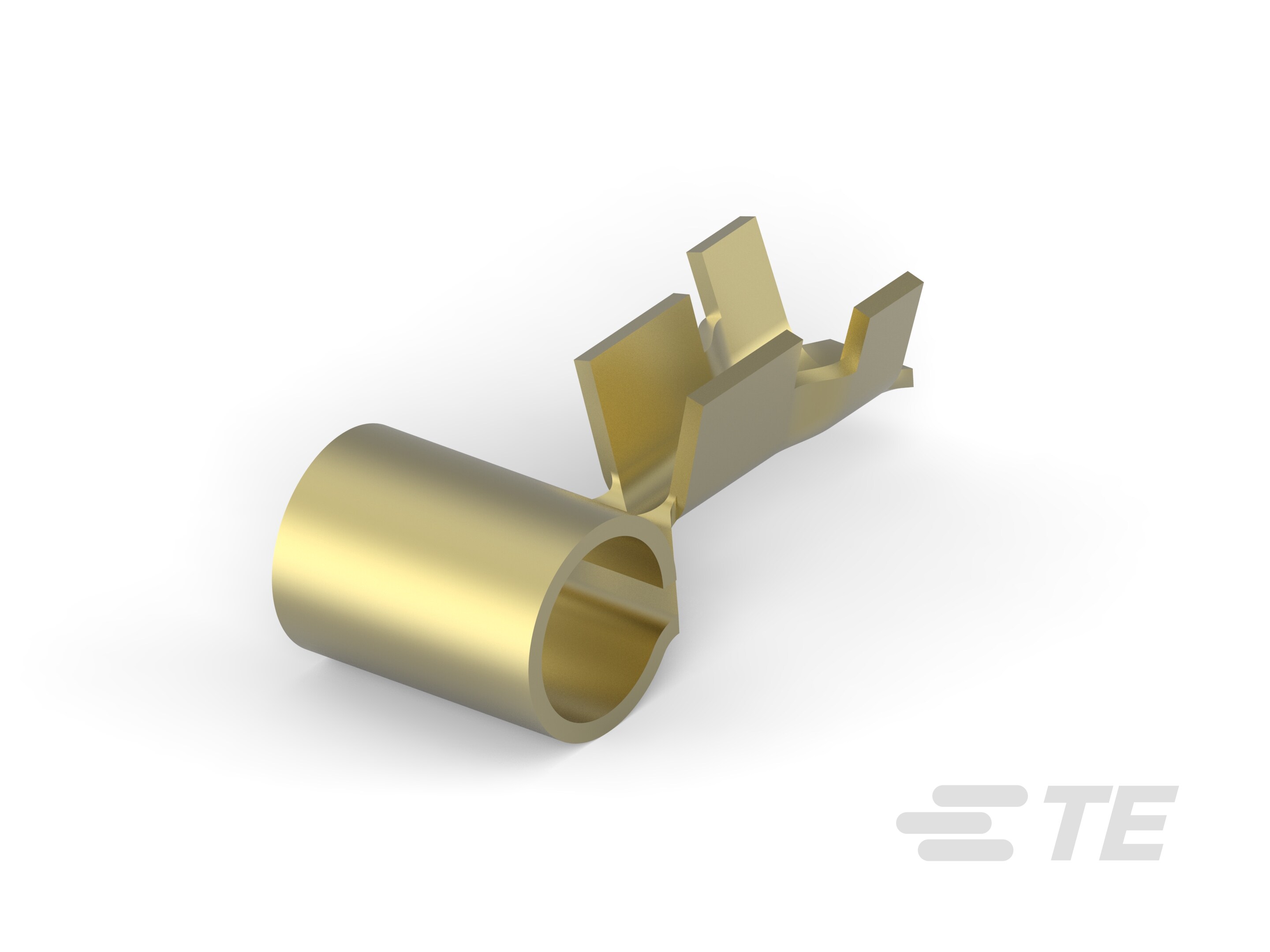

Receptacle Terminal, 4 mm [.157 in] Pin Diameter, 20 – 16 AWG, .5 – 1.3 mm² Wire, 1021 – 2582 CMA, 11.05 mm [.435 in] Length, Open Barrel
344469-2
Receptacle Terminal, 4 mm [.157 in] Pin Diameter, 20 – 16 AWG, .5 – 1.3 mm² Wire, 1021 – 2582 CMA, 11.05 mm [.435 in] Length, Open Barrel
- TE 内部编号 344469-2
- TE 内部产品描述 ANGLE PIN RECEPTACLE 20-16 AWG PHBRZ
-
压接导线端子类型 : 母端子
-
接合插针直径 : 4 mm [ .157 in ]
-
兼容的绝缘直径范围 (mm): 1.5 – 2.13 | 2.13
-
兼容的绝缘直径范围 (in): .059 – .083 | .083
-
线径 (AWG): 20 – 16
-
线径 (mm²): .5 – 1.3
文档
产品图纸
- 4mm DIA RIGHT ANGLE PIN RECEPTACLE ENG_CD_344469_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_344469-2_P.pdf 3D
- 下载查看 ENG_CVM_CVM_344469-2_P.2d_dxf.zip 英文版本
- ENG_CVM_CVM_344469-2_P.3d_igs.zip 英文版本
- ENG_CVM_CVM_344469-2_P.3d_stp.zip 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
与分离式电线类型兼容 : 绞线
结构特性
-
与线缆类型兼容 : 分离式导线
接触件特性
-
压接导线端子类型 : 母端子
-
接合插针直径 : 4 mm [ .157 in ]
-
压线筒类型 : Open
-
端子电镀材料 : 无镀层
-
端子方向 : 直角
机械附件
-
带导线绝缘 : 带有
尺寸
-
兼容的绝缘直径范围 (mm): 1.5 – 2.13 | 2.13
-
兼容的绝缘直径范围 (in): .059 – .083 | .083
-
线径 (AWG): 20 – 16
-
线径 (mm²): .5 – 1.3
-
线径 (CMA): 1021 – 2582
-
压线筒内径 (mm): 1.14 – 1.42 | 2.41 – 2.69
-
压线筒内径 (in): .045 – .055 | .095 – .105
-
端子材料厚度 : .39 mm [ .016 in ]
-
产品总长度 : 11.05 mm [ .435 in ]
使用环境
-
绝缘选项 : 非绝缘
包装特性
-
封装方法 : Reel
