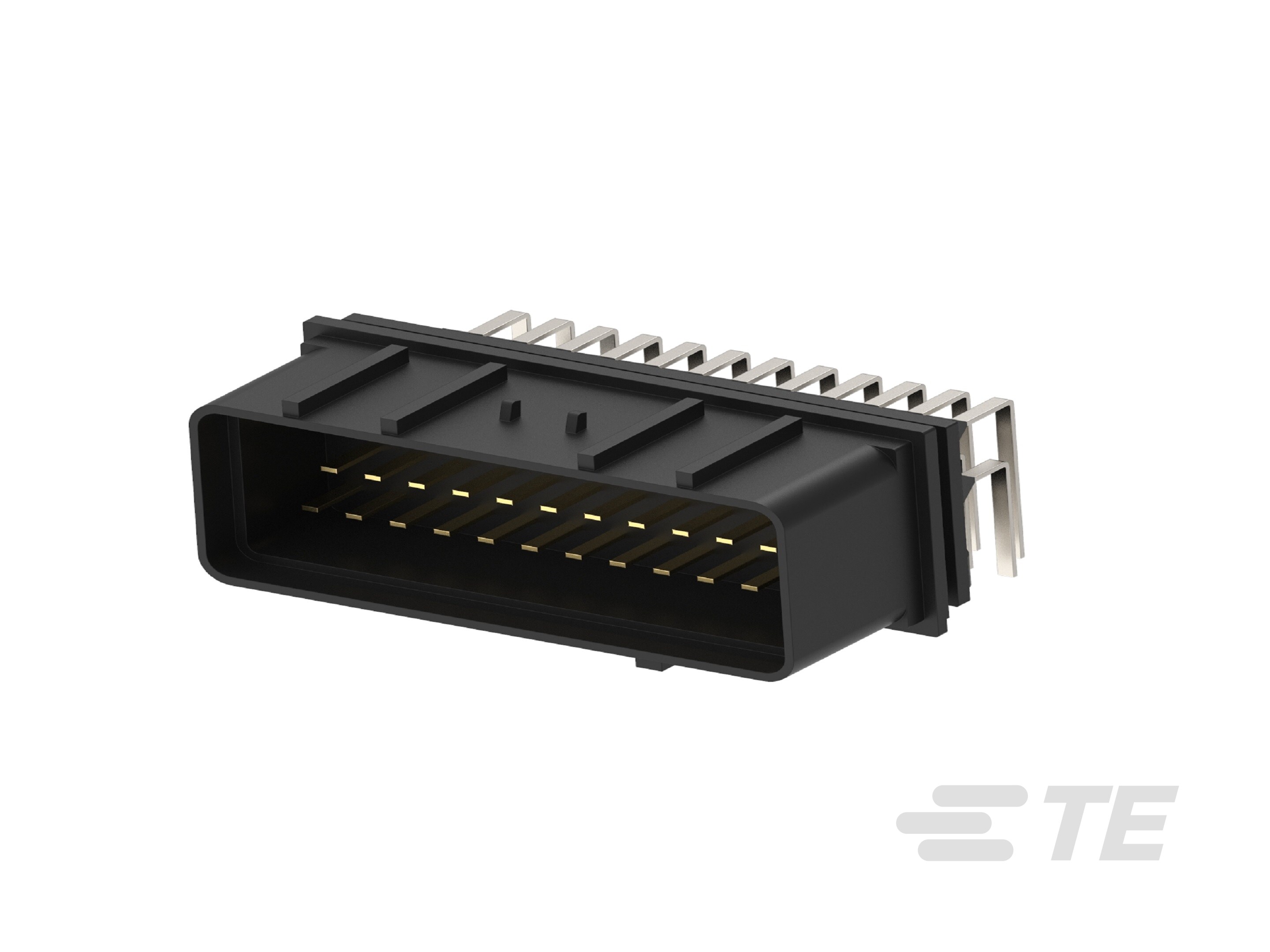

344108-1
Horizontal, Wire-to-Board, 36 Position, 3 Rows, 5mm [.197in] Centerline, Gold (Au), Sealable, Printed Circuit Board, Black
344108-1
Horizontal, Wire-to-Board, 36 Position, 3 Rows, 5mm [.197in] Centerline, Gold (Au), Sealable, Printed Circuit Board, Black
-
- Econoseal
- TE 内部编号 344108-1
- TE 内部产品描述 36 WAY HEADER WIRE TO BD.FOR E
- 所有 Low & Medium Power Header (64)
-
PCB 安装方向 : 水平
-
PCB 端接方法 : 通孔 - 螺钉
-
可密封 : 是
-
连接器和端子端接到 : 印刷电路板
-
主要产品颜色 : 黑色
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_344108-1_H.pdf 英文版本
- PCB 设计 下载 CAD 符号及封装（SnapEDA）
- 下载查看 ENG_CVM_344108-1_H.2d_dxf.zip 英文版本
- ENG_CVM_344108-1_H.3d_igs.zip 英文版本
- ENG_CVM_344108-1_H.3d_stp.zip 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
连接器形状 : 矩形
-
混合板端连接器 : 否
-
可密封 : 是
-
连接器和端子端接到 : 印刷电路板
结构特性
-
节数 : 1
-
信号位置数量 : 36
-
PCB 安装方向 : 水平
电气特征
-
额定电压（最大值） (VDC): 12
主体特性
-
主要产品颜色 : 黑色
端接特性
-
PCB 端接方法 : 通孔 - 螺钉
机械附件
-
PCB 安装固定类型 : 板锁
-
接合固定类型 : 锁定接口
-
面板安装特性 : 不带
尺寸
-
连接器长度 : 70.8 mm [ 2.787 in ]
-
PCB 的外形高度 : 27.15 mm [ 1.069 in ]
-
PCB 厚度（建议） : 1.6 mm [ .063 in ]
-
连接器宽度 : 48.5 mm [ 1.909 in ]
操作/应用
-
屏蔽 : 否
包装特性
-
封装数量 : 117
